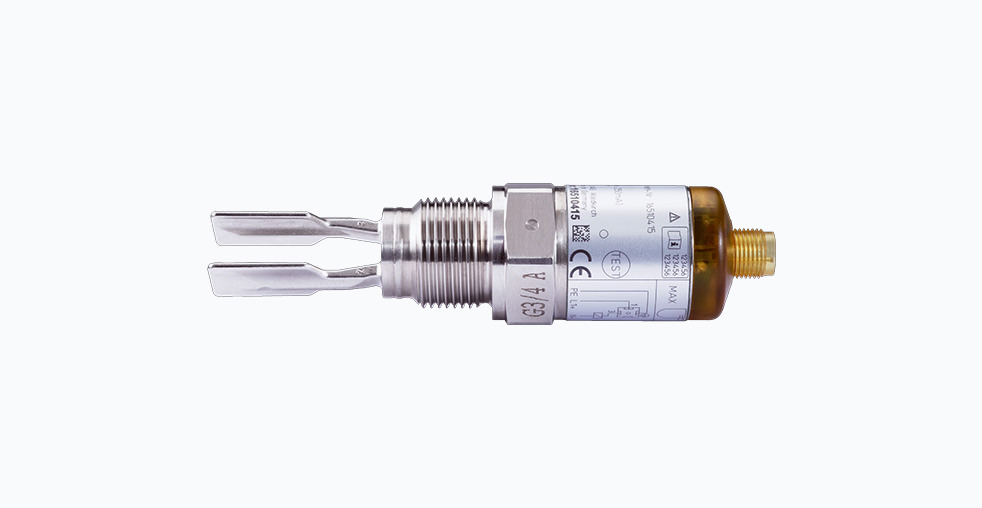

Вибрационные датчики уровня SICK LFV200: принцип работы и применение

Вибрационные датчики уровня стали неотъемлемым компонентом современных промышленных систем контроля, обеспечивая надежное обнаружение предельных уровней различных сред. Среди многообразия предлагаемого оборудования линейка LFV200 от немецкого производителя SICK выделяется уникальным сочетанием точности, надежности и адаптивности к сложным эксплуатационным условиям.

Принцип действия и технологические преимущества

В основе работы LFV200 лежит пьезоэлектрический принцип. Вибрационный зонд датчика приводится в действие пьезоэлементом на резонансной частоте. При контакте с измеряемой средой происходит изменение резонансной частоты или амплитуды колебаний, что фиксируется электронной системой и преобразуется в выходной сигнал. Этот метод обеспечивает высокую точность обнаружения даже в условиях переменной плотности, вязкости или при наличии примесей.

Конструктивной особенностью серии является укороченная вибровилка, оптимизированная для обнаружения уровня опустошения в трубопроводах и компактных резервуарах. Такое решение особенно ценно при работе с вязкими жидкостями или средами с твердыми включениями, где традиционные датчики могут сталкиваться с проблемами.

Ключевые технические характеристики

• Диапазон рабочих температур: -40…+150 °C, а для некоторых модификаций до +100 °C, что позволяет применять датчик как в криогенных процессах, так и в условиях высокотемпературной стерилизации.
• Рабочее давление: Вакуум до 64 бар, что покрывает绝大多数 промышленных применений, включая системы с высоким давлением.
• Материалы исполнения: Корпус и элементы, контактирующие со средой, выполнены из нержавеющей стали 1.4404 (AISI 316L). Для пищевых применений предлагается исполнение с полировкой поверхности до чистоты Ra 0,8 мкм, что предотвращает адгезию продукта и облегчает очистку.
• Питание и выходы: В зависимости от модификации поддерживается широкий диапазон питающих напряжений: 9.6…35 V DC или 24…240 V AC/DC. Выходные сигналы включают PNP, бесконтактный переключатель и интерфейс IO-Link для продвинутой диагностики и простой интеграции в Industry 4.0.
• Степень защиты: IP65, IP67, гарантирующая устойчивость к пыли и влаге.

Конструктивные и функциональные особенности

1. Гибкость конфигурации: Серия LFV200 предлагает множество вариантов монтажа (G ¾, G 1, Tri-Clamp 1, Tri-Clamp 2), что позволяет интегрировать его в существующие системы без дополнительных адаптеров.
2. Электронная адаптация: Благодаря встроенной интеллектуальной электронике датчик автоматически подстраивается под изменения условий процесса, минимизируя необходимость ручной перенастройки и снижая риск ложных срабатываний.
3. Диагностика и коммуникация: Наличие версий с IO-Link предоставляет возможности удаленного мониторинга состояния устройства, диагностики неисправностей и упрощает процедуру замены датчика с автоматической передачей параметров.

Практика применения и рекомендации

Сферы применения LFV200 разнообразны:

• Химическая и нефтехимическая промышленность: Контроль уровня кислот, щелочей, растворителей в емкостях и трубопроводах.
• Пищевая и фармацевтическая промышленность: Обнаружение уровня молока, пива, сиропов, фармацевтических субстанций в условиях строгих гигиенических требований.
• Водоочистка и энергетика: Мониторинг уровня воды, реагентов, топлива.

При монтаже следует учитывать несколько факторов:

• Устанавливайте датчик в местах активного перемешивания среды, избегая зон застоя или образования пузырей.
• Для сыпучих сред необходимо учитывать угол естественного откоса.
• При работе с высоковязкими продуктами рекомендуется вертикальный монтаж для обеспечения самоочищения зонда.

Калибровка и настройка, как правило, ограничиваются простой обучением датчика фактическим условиям путем нажатия кнопки или подачи команды через IO-Link.

Заключение: Ценность для инженера

Вибрационный датчик уровня SICK LFV200 — это не просто очередной сигнализатор, а результат глубокой инженерной проработки. Его компактность, вариативность исполнения и современные интерфейсы делают его универсальным решением для задач контроля уровня в самых разных отраслях. Для специалиста ключевыми преимуществами становятся сокращение времени на запуск и обслуживание, повышение надежности технологического процесса и готовность к цифровизации предприятия.

Способность стабильно работать в условиях высоких давлений, температур и агрессивных сред, сочетающаяся с продуманными вариантами гигиенического исполнения, делает линейку LFV200 удачным выбором для модернизации существующих линий и проектирования новых производств.
