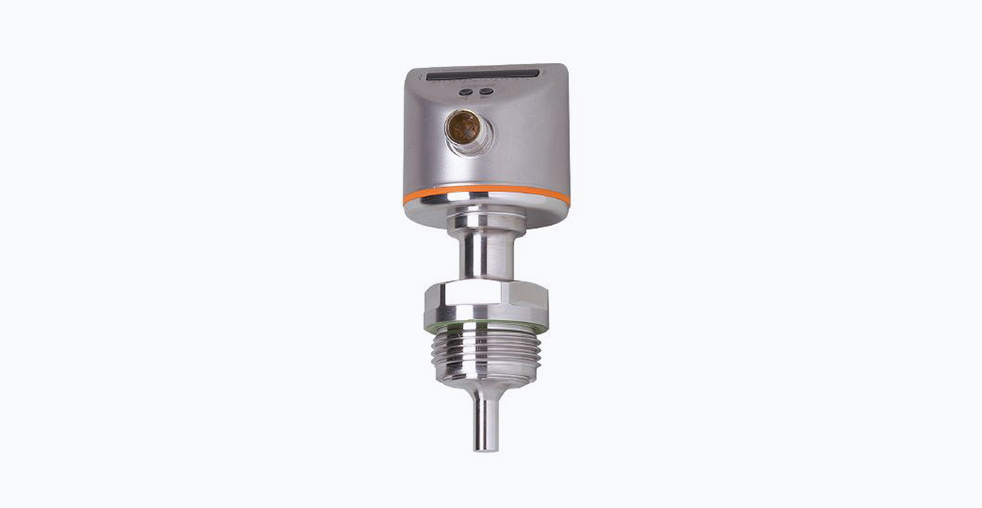

Высокоточный датчик потока IFM SI6600 для гигиенических применений

Введение

В пищевой, фармацевтической и химической промышленности предъявляются исключительно высокие требования к чистоте производственных процессов и точности контроля технологических параметров. Стандартные датчики потока часто не соответствуют этим требованиям, что создает необходимость в специализированных решениях. Калориметрический датчик потока IFM SI6600 разработан специально для применения в условиях, где критически важны гигиеничность, надежность и точность измерений.

Датчик обеспечивает непрерывный мониторинг скорости движения жидкостей и газов в реальном времени, что является необходимым для автоматизации технологических процессов и поддержания стабильного качества продукции.

Принцип работы калориметрических датчиков потока

Калориметрический метод измерения основан на определении изменения температурного поля в зависимости от скорости потока среды. Датчик содержит два температурных сенсора: один измеряет температуру среды, а второй нагревается до определенной температуры. Протекающая среда охлаждает нагретый сенсор, и степень охлаждения пропорциональна скорости потока.

Основные преимущества этого принципа:

• Отсутствие подвижных частей, что повышает надежность
• Высокая чувствительность к низким скоростям потока
• Быстрый отклик на изменения параметров
• Минимальное влияние на характеристики потока

Технические характеристики

Измерительные возможности

• Диапазон измерения для жидкостей: 3–300 см/с
• Диапазон измерения для газов: 200–3000 см/с
• Воспроизводимость показаний: 1–5% от измеренного значения (для воды при 5–100 см/с и 25°C)
• Погрешность точки переключения: ±2…±10 см/с (для тех же условий)
• Температурный дрейф: 0,1 см/(с·К) для воды в диапазоне 5–100 см/с и 10–70°C

Эксплуатационные параметры

• Рабочая температура измеряемой среды: от -25°C до +95°C
• Кратковременное воздействие до +140°C во время процессов стерилизации паром
• Предел прочности: 30 бар
• Максимально допустимое рабочее давление: 30 бар
• Время откликa: регулируется в диапазоне 1–10 секунд

Электрические характеристики

• Питание: 19–36 В постоянного тока (класс защиты III)
• Потребление тока: менее 60 мА
• Выходной сигнал: один цифровой PNP выход с функцией нормально открытого/нормально закрытого контакта
• Максимальный ток нагрузки: 250 мА
• Защита от короткого замыкания и переполюсовки

Конструктивные особенности

• Материалы контактирующих частей: нержавеющая сталь 316L/1.4435
• Шероховатость поверхности: Ra < 0,4 мкм, Rz < 4 мкм
• Подключение к процессу: G 1 Aseptoflex Vario
• Длина погружной части зонда: 20 мм
• Степень защиты корпуса: IP67 и IP69K
• Соответствие стандартам вибро- и ударопрочности: DIN EN 60068-2-6, DIN EN 60068-2-27
• Электромагнитная совместимость: DIN EN 61000-6-2, DIN EN 61000-6-3

Сравнительные характеристики датчиков потока для гигиенических применений

Конструктивные особенности и преимущества

Гигиеническое исполнение

Конструкция SI6600 полностью соответствует принципам гигиенического дизайна, что подтверждается сертификатами 3-A и EHEDG. Отсутствие застойных зон, гладкие поверхности с минимальной шероховатостью и использование совместимых материалов (нержавеющая сталь 316L, EPDM, FKM) обеспечивают эффективную очистку и предотвращают накопление продукта.

Соединение Aseptoflex Vario обеспечивает надежный и простой монтаж без использования дополнительных инструментов, что сокращает время установки и уменьшает риск загрязнения.

Система индикации и диагностики

Встроенная 10-сегментная светодиодная шкала с тремя цветами обеспечивает визуализацию текущей скорости потока, индикацию заданной точки переключения и отображение статуса работы. Диагностические функции включают обнаружение ошибок и предупреждений, что значительно ускоряет ввод в эксплуатацию и поиск неисправностей.

Настройка параметров осуществляется с помощью двух программирующих кнопок на корпусе, что обеспечивает простоту конфигурирования без дополнительного оборудования.

Надежность и долговечность

Высокий средний срок наработки на отказ (298 лет) достигнут за счет использования качественных компонентов, защищенных от перегрузок выходных каскадов и позолоченных контактов в разъеме. Устойчивость к быстрым изменениям температуры среды (до 150 K/мин) обеспечивает надежную работу в процессах паровой стерилизации.

Практическое применение

Отраслевое применение

• Пищевая и молочная промышленность: контроль потока молока, воды, сыворотки, соков в системах розлива, пастеризации и мойки
• Фармацевтическая промышленность: мониторинг потоков очищенной воды, растворов, технологических сред
• Косметическая промышленность: контроль процессов смешивания и дозирования компонентов
• Химическая промышленность: работа с агрессивными средами, требующими коррозионностойких материалов

Рекомендации по монтажу и эксплуатации

Для достижения максимальной точности измерений рекомендуется устанавливать датчик в участках трубопровода с ламинарным потоком, избегая мест за клапанами или насосами, где возможна турбулентность. Оптимальное расстояние от мест изменения сечения трубопровода должно составлять не менее 10 диаметров трубы до датчика и 5 диаметров после.

При работе со средами с низкой теплопроводностью требуется дополнительная калибровка и настройка параметров измерения. Для сред с высокой вязкостью необходимо учитывать возможное влияние на точность измерений.

Интеграция в системы автоматизации

Благодаря стандартному соединению M12 и цифровому PNP выходу датчик легко интегрируется в существующие системы управления. Совместимость с основными промышленными протоколами связи позволяет использовать его в различных системах автоматизации технологических процессов.

Заключение

IFM SI6600 представляет собой специализированное решение для задач, где критически важны гигиеничность, надежность и точность измерений. Его конструктивные особенности и технические характеристики делают его оптимальным выбором для применений в пищевой, фармацевтической и химической промышленности.

Длительный срок службы, минимальные требования к техническому обслуживанию и способность работать в сложных условиях современных производств делают этот датчик рациональным выбором для ответственных применений. Соответствие международным гигиеническим стандартам и возможность интеграции в различные системы автоматизации обеспечивают универсальность применения и надежность работы в течение всего жизненного цикла.
