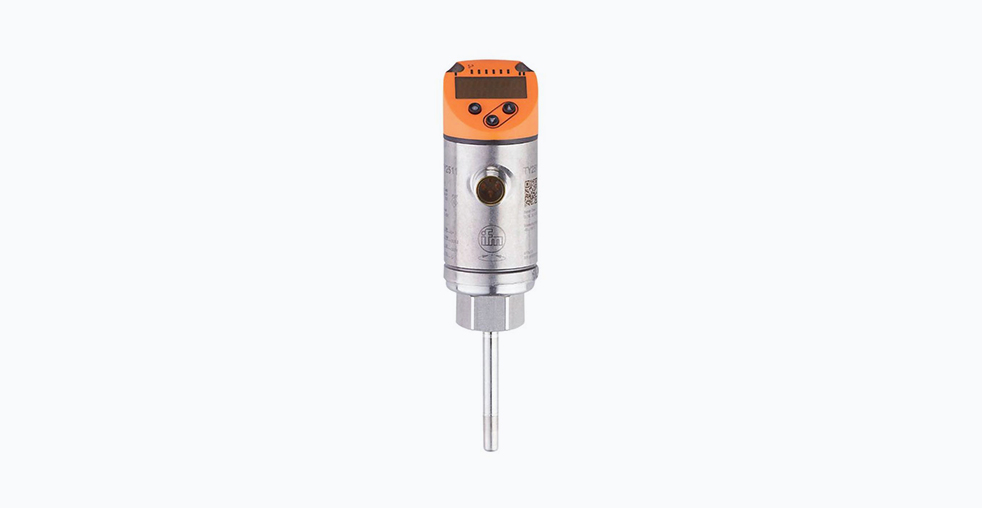

Высокоточный инфракрасный датчик температуры IFM TW7000 для промышленных применений

Введение

В современных промышленных процессах точный контроль температурных параметров играет ключевую роль для обеспечения стабильного качества продукции, повышения энергоэффективности и предотвращения аварийных ситуаций. Среди разнообразных приборов для температурного мониторинга инфракрасный датчик TW7000 от IFM Electronic демонстрирует высокие метрологические характеристики, надежность и адаптивность к различным производственным условиям. Это устройство предназначено для бесконтактного измерения температуры в диапазоне от 50 до 500°C, сочетая передовые инженерные разработки и практическую ориентированность на решение реальных промышленных задач.

Технические характеристики и конструктивные особенности

Ключевые параметры

Диапазон измеряемых температур TW7000 составляет 50–500°C (122–932°F) со спектральным диапазоном 8–14 мкм, что оптимально для измерения температуры большинства промышленных материалов, включая пластики, стекло, резину, керамику и металлы с различными поверхностными свойствами. Прибор обеспечивает точность измерения ±1% от измеряемого значения при степени эмиссии, равной 1, и температуре окружающей среды 23°C.

Конструкция и исполнение

Корпус датчика изготовлен из нержавеющей стали марки 1.4305/303 и высокопрочного полиэстера, что обеспечивает высокую механическую прочность и устойчивость к воздействию агрессивных сред. Степень защиты IP65 позволяет эксплуатировать устройство в условиях повышенной запыленности и влажности (до 95% без конденсации).

Оптическая система датчика включает линзы с повышенной устойчивостью к механическим повреждениям и антибликовым покрытием, прозрачные для инфракрасного излучения. Такая конструкция минимизирует чувствительность к рассеянному свету и обеспечивает стабильность измерений в условиях интенсивного промышленного воздействия.

Электрические параметры и подключение

• Рабочее напряжение: 10–34 V DC
• Потребляемый ток: 30 мА (при 24 V)
• Выходные сигналы: Два независимых программируемых PNP выхода с функцией NO/NC
• Коммутационная способность: до 150 мА на канал
• Защита: от короткого замыкания и перегрузки по току
• Подключение: Разъем M12 (5-контактный)

Уникальные особенности и преимущества

Управление и программирование

TW7000 оснащен двухразрядным 7-сегментным светодиодным дисплеем и тремя программируемыми кнопками, что позволяет осуществлять настройку пороговых значений температуры и других параметров непосредственно на месте установки без использования дополнительного оборудования.

Два независимых коммутационных выхода могут быть запрограммированы на различные функции:

• Установка индивидуальных порогов срабатывания
• Настройка гистерезиса
• Режимы задержки включения/выключения
• Выбор между нормально открытым и нормально закрытым режимом работы

Оптическое разрешение и точность

Оптическое разрешение датчика 13:1 означает, что на расстоянии 130 мм до объекта измерения диаметр контролируемой зоны составляет приблизительно 10 мм. Это позволяет точно измерять температуру даже небольших объектов или участков.

Разрешение дискретных выходов и дисплея составляет 4,5 K, что обеспечивает достаточную точность для большинства промышленных применений.

Надежность в тяжелых условиях эксплуатации

Благодаря конструкции корпуса и оптической системы, TW7000 демонстрирует исключительную устойчивость к:

• Вибровоздействиям: до 5 g (10–2000 Гц) согласно DIN EN 60068-2-6
• Ударным нагрузкам: до 30 g (11 мс) согласно DIN EN 60068-2-27
• Электромагнитным помехам: соответствует стандартам DIN EN 61000-4-2, DIN EN 61000-4-3, DIN EN 61000-4-4, DIN EN 61000-4-5, DIN EN 61000-4-6

Расчетный показатель MTTF (Mean Time To Failure) составляет 150 лет, что свидетельствует о высокой надежности и долговечности устройства.

Сравнительный анализ инфракрасных датчиков температуры

Для лучшего понимания позиционирования TW7000 на рынке промышленных датчиков температуры, рассмотрим его основные характеристики в сравнении с аналогичными продуктами других производителей.

Каждый из представленных производителей предлагает уникальные особенности. Датчики Keyence отличаются повышенной степенью защиты IP67, что позволяет использовать их в более тяжелых условиях. Продукция Omron часто включает комбинированные выходы, обеспечивая большую гибкость подключения. Датчики Balluff предлагают расширенный температурный диапазон до 600°C, что может быть критично для некоторых применений в металлургии.

Практические аспекты применения

Монтаж и настройка

Датчик имеет резьбовое соединение M30×1,5 и длину корпуса 155 мм. В комплект поставки входят две крепежные гайки для удобства установки. Для монтажа в условиях высоких температур окружающей среды или при измерении объектов с повышенной температурой рекомендуется использовать охлаждающую рубашку (аксессуар E35064) и монтажные адаптеры (серии E10077, E10737, E35065).

Совместимость и интеграция

Благодаря стандартному соединению M12 и выходным сигналам PNP, TW7000 легко интегрируется в существующие системы автоматизации. Для подключения к системам управления могут использоваться разъемы с кабелем (например, EVC547 или EVC544) длиной 2 метра.

Тестирование и диагностика

Датчик обладает функцией тестирования, которая активируется при подаче на контрольный вход напряжения более 9 В. Это позволяет проверять работоспособность устройства без прерывания технологического процесса.

Отраслевые применения

TW7000 особенно эффективен в следующих отраслях и применениях:

• Металлургия: контроль температуры прокатных станов, литейных машин, нагревательных печей
• Стекольная промышленность: мониторинг температуры стекломассы в печах и формах, контроль процесса отжига
• Производство пластмасс: контроль температуры экструдеров и пресс-форм, мониторинг температурных профилей
• Пищевая промышленность: мониторинг температурных режимов в печах, сушилках, пастеризаторах
• Производство строительных материалов: контроль температуры асфальта, керамики, цемента, гипсокартона
• Химическая промышленность: контроль температурных параметров в реакторах и теплообменниках
• Энергетика: мониторинг температуры компонентов энергетического оборудования

Рекомендации по эксплуатации

1. Учет коэффициента эмиссии: Для обеспечения точности измерений необходимо правильно устанавливать коэффициент эмиссии материала объекта измерения. Рекомендуется использовать табличные значения или проводить экспериментальное определение коэффициента для конкретных материалов.
2. Очистка оптики: Регулярная проверка и очистка линз от загрязнений обеспечивает стабильность показаний. Для очистки следует использовать только рекомендованные производителем средства и материалы.
3. Избегание конденсации: Несмотря на защиту IP65, рекомендуется избегать конденсации влаги на оптических элементах. В условиях повышенной влажности следует применять дополнительные защитные меры.
4. Контроль расстояния: Соблюдение оптимального расстояния до объекта в соответствии с оптическим разрешением 13:1 обеспечивает точность измерений. Рекомендуется проводить предварительные расчеты зоны измерения для конкретных условий установки.
5. Калибровка: Периодическая поверка и калибровка датчика обеспечивает поддержание заявленной точности измерений в течение всего срока эксплуатации.

Техническое обслуживание и диагностика

Регулярное техническое обслуживание включает визуальный осмотр корпуса и оптических элементов, проверку электрических соединений и тестирование функциональности. Датчик имеет встроенные функции самодиагностики, которые позволяют своевременно выявлять потенциальные проблемы. Для сложных диагностических процедур рекомендуется использовать специализированное программное обеспечение от производителя.

Заключение

Инфракрасный датчик температуры IFM TW7000 представляет собой современное решение для промышленного температурного мониторинга, сочетающее высокую точность измерений, надежную конструкцию и широкие возможности настройки. Его технические характеристики, в сочетании с интуитивным управлением и обширной областью применения, делают его ценным инструментом для инженеров, стремящихся оптимизировать технологические процессы и обеспечить стабильное качество продукции.

Благодаря совместимости со стандартными промышленными интерфейсами и аксессуарами, TW7000 может быть легко интегрирован в существующие системы автоматизации, обеспечивая надежный и точный температурный контроль в различных промышленных условиях. Устройство демонстрирует стабильную работу в продолжительном режиме эксплуатации и сохраняет свои метрологические характеристики в широком диапазоне условий окружающей среды.
