Замки безопасности Schmersal: обзор и технические характеристики

Введение в системы безопасности Schmersal

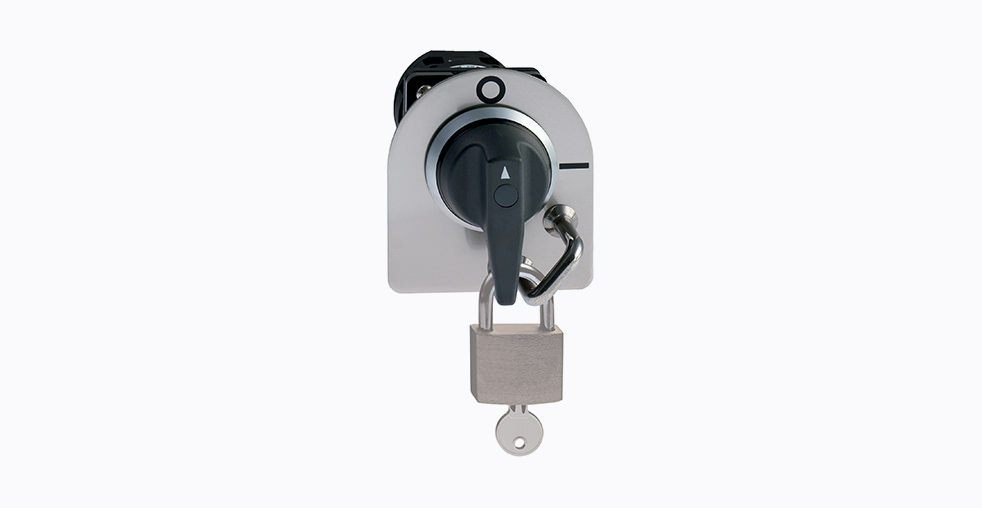

Замки безопасности Schmersal представляют собой специализированные устройства, предназначенные для блокировки защитных ограждений и дверок промышленного оборудования. Их основная функция заключается в предотвращении доступа к опасным зонам во время работы машин и обеспечении безопасного управления производственными процессами. Эти устройства являются неотъемлемой частью систем безопасности на современных промышленных предприятиях.
Принцип работы замков безопасности основан на комбинации механических и электрических компонентов. При открытии защитного ограждения устройство размыкает цепи управления, передавая сигнал контроллеру безопасности, который блокирует возможность запуска оборудования до момента полного закрытия и фиксации ограждения. Это обеспечивает защиту персонала от случайного попадания в опасные зоны во время работы автоматизированных систем.
Технологические особенности и конструктивное исполнение
Продукция Schmersal охватывает широкий спектр решений для различных промышленных применений. Конструктивно замки безопасности сочетают в себе предохранительные выключатели и дверные ручки, интегрированные в единые системы управления безопасностью.
Электромеханические замки серий AZ/AZM
Линейка электромеханических замков включает модели в металлическом или пластиковом корпусе, варианты с соленоидом блокировки или без него, а также версии со встроенным датчиком контроля положения двери.
Модель AZ 16-STS30 отличается совместимостью со всеми типами защиты и оснащается ручкой с фиксатором. Конструкция предусматривает возможность монтажа в различных пространственных ориентациях, что упрощает интеграцию в нестандартные защитные ограждения.
Модель AZ 3350-STS30 также поддерживает все типы защиты и оснащена надежной системой фиксации. Особенностью данной модели является повышенная устойчивость к вибрациям и циклическим нагрузкам, что критически важно для оборудования с частыми циклами открытия-закрытия.
Соленоидные блокировки нового поколения
Современные разработки компании включают соленоидные блокировки AZM40, AZM150, EX-AZM300 и EX-AZM150. Эти модели характеризуются усовершенствованной электромеханической схемой, обеспечивающей быстрое срабатывание и повышенный момент блокировки.
Система дверной ручки DHS-U1 сочетает прочную конструкцию дверной ручки с возможностью отображения различных статусов оборудования через систему подсветки. Это решение обеспечивает безопасность и улучшает эргономику взаимодействия с оборудованием.
Взрывозащищенные исполнения
Для работы в условиях потенциально взрывоопасных сред Schmersal предлагает специализированные серии, такие как EX-AZM415 и EX-AZM161. Эти устройства соответствуют категории взрывозащиты 3D и предназначены для зоны 22, что позволяет применять их на химических, нефтегазовых и других опасных производствах.
Технические характеристики и стандарты безопасности
Замки безопасности Schmersal разрабатываются в соответствии с международными стандартами и нормами промышленной безопасности. Они обеспечивают не только механическую блокировку, но и комплексный мониторинг состояния системы защиты.
Модель | Уровень безопасности (PL) | Класс SIL | Взрывозащита | Температурный диапазон |
---|---|---|---|---|
AZ 16-STS30 | d | 2 | Нет | -20°C…+70°C |
AZM300 | e | 3 | Нет | -25°C…+70°C |
EX-AZM415 | e | 3 | 3D, зона 22 | -20°C…+60°C |
Модели AZM300 достигают уровня безопасности PL e и класса SIL 3 в соответствии с международными стандартами, что делает их пригодными для применения на высокоопасном оборудовании.
Функциональные возможности и диагностика
Современные замки безопасности Schmersal оснащаются расширенными диагностическими функциями, которые позволяют осуществлять комплексный мониторинг состояния системы защиты.
Ключевые диагностические возможности включают:
- Контроль износа контактов и механических компонентов
- Выявление попыток несанкционированного доступа
- Формирование отчетов о событиях для анализа инцидентов
- Интеграцию в системы прогнозного обслуживания
- Мониторинг положения защитных ограждений в реальном времени
- Диагностику состояния электрических соединений
Области применения и интеграция
Замки безопасности Schmersal находят применение в различных отраслях промышленности, где требуется обеспечение безопасности персонала и оборудования.
Основные области применения включают:
- Защитные ограждения промышленных роботов и автоматических линий
- Доступ к зонам обработки на станках с ЧПУ
- Системы аварийной остановки конвейерных линий
- Взрывозащищенное оборудование для опасных производств
- Защита периметра автоматизированных складских систем
- Блокировка доступа к зонам лазерной обработки
- Системы безопасности прессов и гибочного оборудования
Интеграция в промышленные сети и системы управления
Современные замки безопасности Schmersal проектируются с учетом требований современных промышленных стандартов. Они поддерживают сетевые протоколы связи, что позволяет включать их в единую систему управления безопасностью предприятия.
Модуль Schmersal SD Gateway обеспечивает интеграцию в шинные системы, упрощая масштабирование и модернизацию производственных линий. Это позволяет осуществлять централизованный мониторинг и управление системами безопасности на всем предприятии.
Критерии выбора и практические рекомендации
При подборе замка безопасности для конкретного применения следует учитывать несколько ключевых факторов, определяющих эффективность и надежность системы безопасности.
Основные критерии выбора
- Уровень требуемой безопасности в соответствии с оценкой рисков
- Тип и материал ограждения
- Условия эксплуатации
- Частоту циклов открытия-закрытия
- Необходимость взрывозащиты
- Требования к степени защиты IP
- Совместимость с существующей системой управления
Особенности монтажа и обслуживания
Проектируя систему безопасности на основе замков Schmersal, важно учитывать технические особенности монтажа и эксплуатации:
- Возможность скрытого монтажа для защиты от вандализма
- Наличие моделей с дублирующими контактами для систем повышенной надежности
- Варианты с RFID-кодированием для предотвращения обхода защиты
- Совместимость с полевыми коробками безопасности SFB для упрощения подключения
- Наличие версий с различными вариантами крепления
- Возможность настройки параметров срабатывания
Перспективы развития технологий безопасности
Компания Schmersal активно развивает направление виртуального моделирования систем безопасности. Технология Safety 4D model позволяет не только симулировать отдельные компоненты, но и виртуально отображать полные процессные и управляющие последовательности. Это открывает возможности виртуального ввода в эксплуатацию оборудования еще до его физического монтажа.
В области производственных процессов компания реализует стратегию вертикальной интеграции, включая собственное производство пластиковых деталей, механическую обработку и сборку электронных модулей. Это обеспечивает контроль над всем жизненным циклом продукции и позволяет поддерживать стандарты качества на каждом этапе.
Сравнительный анализ с продукцией других производителей
На рынке промышленной безопасности представлена продукция различных производителей, каждый из которых предлагает решения с определенными техническими характеристиками.
Производитель | Ключевые серии | Особенности | Стандарты безопасности |
---|---|---|---|
Schmersal | AZ, AZM, EX-AZM | Широкий диапазон взрывозащищенных исполнений | PL e, SIL 3 |
Sick | DFS, DBS | Специализация на оптических системах безопасности | PL e, SIL 3 |
Pilz | PSENmlock, PSENcode | Компактные конструкции для ограниченного пространства | PL e, SIL 3 |
Omron | D4B, D4BL | Фокус на решениях для автоматизации производства | PL d, SIL 2 |
Заключение
Замки безопасности Schmersal представляют собой сложные инженерные системы, обеспечивающие защиту персонала и оборудования на промышленных предприятиях. Их отличает соответствие международным стандартам безопасности, надежность конструктивного исполнения и способность адаптироваться к требованиям современных производственных процессов.
Широкий модельный ряд и различные варианты исполнения позволяют подбирать решения для конкретных применений, учитывая особенности оборудования и условия эксплуатации. Развитие диагностических функций и возможностей интеграции в промышленные сети делает эти устройства важным компонентом систем управления безопасностью на предприятиях различных отраслей промышленности.
