Защитная трубка Schmersal SH 440 ER 02: назначение и характеристики

Назначение и область применения защитной трубки Schmersal SH 440 ER 02

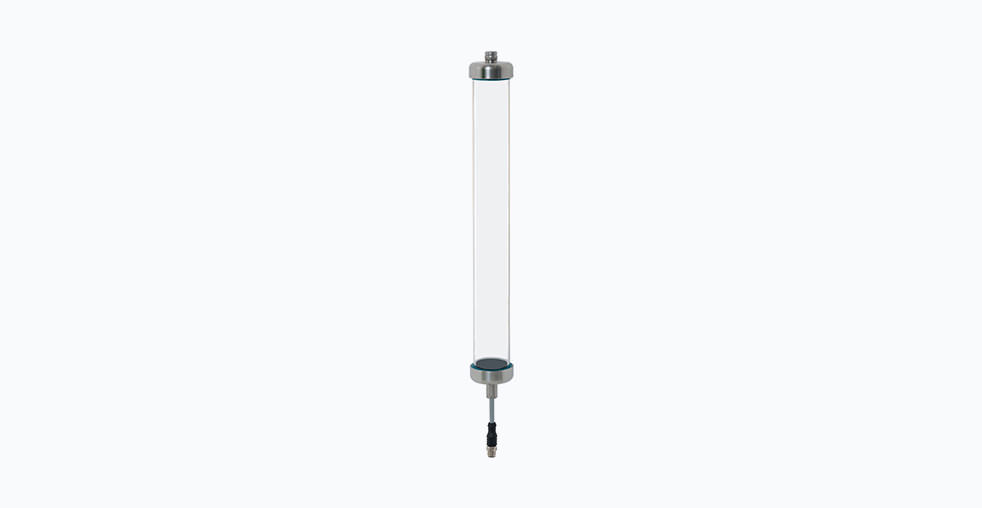

Защитная трубка Schmersal SH 440 ER 02 представляет собой аксессуар, предназначенный для работы в комплекте со световыми завесами и защитными световыми сетками серии SLC 440 и SLG 440 от того же производителя. Основная функция данного устройства заключается в обеспечении физической защиты оптических компонентов систем безопасности от различных негативных факторов производственной среды. Применение защитной трубки позволяет значительно повысить надежность и продлить срок службы дорогостоящего оборудования безопасности.

Принцип действия устройства основан на создании прозрачного и прочного барьера, который окружает передатчик и приемник световой завесы. Этот барьер предотвращает прямое механическое воздействие, попадание пыли, жидкостей и химических веществ на чувствительные оптические элементы. Конструкция трубки обеспечивает сохранение высокой оптической прозрачности на протяжении всего срока эксплуатации, что является критически важным для стабильной и безошибочной работы системы безопасности.

Область применения SH 440 ER 02 охватывает различные отрасли промышленности, где требуется надежная защита оборудования в сложных условиях. Это включает в себя пищевое и фармацевтическое производство, автомобилестроение, металлообработку, деревообрабатывающую промышленность и другие сферы, где используются световые завесы и существует риск их повреждения.

Детальный анализ технических характеристик

Технические параметры защитной трубки Schmersal SH 440 ER 02 определяют ее возможности и границы применения. Подробное рассмотрение этих характеристик позволяет оценить целесообразность использования устройства в конкретных производственных условиях.

Степень защиты IP69K указывает на то, что устройство полностью защищено от проникновения пыли и может выдерживать мойку под высоким давлением и струями воды высокой температуры. Это делает трубку пригодной для использования на производствах с повышенными требованиями к чистоте, где регулярно проводится мойка оборудования.

Широкий температурный диапазон позволяет эксплуатировать устройство как в неотапливаемых складских помещениях зимой, так и в горячих цехах. Материалы конструкции сохраняют свои механические и оптические свойства во всем указанном диапазоне температур.

Конструктивные особенности и их практическое значение

Материалы и прочность

Основной материал защитной трубки — поликарбонат — был выбран благодаря сочетанию исключительной ударной вязкости и высокой оптической прозрачности. В отличие от других прозрачных пластиков, таких как акрил или полистирол, поликарбонат значительно лучше сопротивляется ударным нагрузкам и образованию сколов. Кроме того, этот материал демонстрирует устойчивость к многим химическим веществам, включая разбавленные кислоты, масла и спирты.

Концевые элементы из нержавеющей стали марки V4A (аналог AISI 316) обеспечивают коррозионную стойкость в агрессивных средах, включая воздействие соленой воды, щелочей и кислот. Эта марка стали широко применяется в пищевой, химической и судостроительной промышленности благодаря своим антикоррозионным свойствам.

Система защиты от внешних воздействий

Конструкция кабельного ввода представляет собой неразъемную систему, которая исключает возможность ошибок при монтаже и обеспечивает сохранение степени защиты IP69K на протяжении всего срока службы. Кабельные вводы предназначены для работы с кабелями определенного диаметра, что обеспечивает надежное уплотнение.

Герметичность соединений достигается за счет использования специальных уплотнительных элементов, которые сохраняют свои свойства в указанном диапазоне рабочих температур. Конструкция не имеет зазоров и полостей, где могли бы скапливаться загрязнения, что особенно важно для производств с повышенными гигиеническими требованиями.

Модульность системы

SH 440 ER 02 является частью модульной системы защитных трубок, которая включает в себя решения для различных высот защитных полей. Производитель предлагает защитные трубки для световых завес с высотами защиты от 170 мм до 1770 мм, что позволяет создавать унифицированные системы безопасности для различных производственных участков и применений.

Модульный подход упрощает проектирование систем безопасности, сокращает номенклатуру запасных частей и облегчает техническое обслуживание. Инженеры могут выбирать защитные трубки соответствующей высоты в зависимости от конкретных требований к защищаемой зоне.

Аспекты монтажа и эксплуатации

Процесс установки

Монтаж защитной трубки SH 440 ER 02 на световые завесы серии SLC 440 и SLG 440 не требует специального инструмента или высокой квалификации персонала. Конструкция предусматривает простой и быстрый способ крепления, однако при установке необходимо обратить внимание на несколько важных моментов.

Прежде всего, следует убедиться в правильной ориентации разъемов: 4-контактный разъем M12 предназначен для подключения к передатчику, а 8-контактный — к приемнику. Неправильное подключение может привести к некорректной работе системы безопасности.

Перед монтажом необходимо проверить целостность поликарбонатной трубки и уплотнительных элементов. Даже незначительные повреждения могут снизить степень защиты устройства и привести к попаданию влаги и загрязнений внутрь системы.

Совместимость с системами безопасности

Защитная трубка SH 440 ER 02 совместима со световыми завесами Schmersal серии SLC 440, которые соответствуют стандарту IEC 61496-1/-2 и классифицируются как устройства типа 4. Эти системы безопасности обеспечивают уровень производительности PL e в соответствии с ISO 13849-1 и класс безопасности SIL 3 согласно IEC 61508 и IEC 62061.

Такие технические характеристики делают систему пригодной для защиты зон с высоким риском, где требуется максимальная надежность. Применение защитной трубки не влияет на функциональность и характеристики безопасности световых завес, а лишь повышает их устойчивость к внешним воздействиям.

Рекомендации по техническому обслуживанию

Для обеспечения длительной и бесперебойной работы защитной трубки рекомендуется включить в график профилактического обслуживания следующие операции:

• Регулярная проверка оптической прозрачности трубки и очистка ее поверхности от загрязнений
• Визуальный осмотр на предмет механических повреждений и трещин
• Проверка состояния кабеля и разъемов на предмет повреждений изоляции
• Контроль надежности крепления трубки к световой завесе

Для очистки поверхности трубки рекомендуется использовать мягкие ткани и моющие средства, не содержащие абразивных частиц и агрессивных химических веществ, которые могут повредить поликарбонат.

Сравнительный анализ с аналогами

На рынке средств защиты оптических систем безопасности представлены продукты различных производителей. Сравнивая SH 440 ER 02 с аналогичными решениями, можно выделить несколько характерных особенностей.

Продукция компании Sick, такого же уровня, обычно предлагает схожие степени защиты и материалы исполнения. Основные различия могут заключаться в способах крепления и конструкциях кабельных вводов. Защитные трубки от Banner Engineering часто имеют аналогичные характеристики по ударопрочности, но могут отличаться по диапазону рабочих температур.

Keyence в своих решениях акцентирует внимание на простоте монтажа и универсальности креплений. В отличие от специализированной конструкции SH 440 ER 02, некоторые универсальные защитные решения могут предлагать более широкую совместимость, но менее оптимальную защиту для конкретных моделей световых завес.

Каждый из производителей предлагает различные подходы к решению задачи защиты оптических систем, и выбор конкретного решения зависит от требований применения, условий эксплуатации и уже используемого на предприятии оборудования.

Заключение

Защитная трубка Schmersal SH 440 ER 02 представляет собой специализированное решение для повышения надежности и долговечности световых завес серии SLC 440 и SLG 440 в условиях интенсивной эксплуатации и воздействия негативных факторов производственной среды. Конструкция устройства сочетает в себе механическую прочность, химическую стойкость и сохранение оптических свойств на протяжении всего срока службы.

Использование качественных материалов, продуманная конструкция и соответствие строгим отраслевым стандартам делают эту защитную трубку практичным выбором для инженеров, отвечающих за создание безопасных и надежных производственных систем. Модульность системы защитных трубок Schmersal позволяет создавать унифицированные решения для различных участков производства, упрощая проектирование, монтаж и техническое обслуживание систем безопасности.
