Защитные реле PNOZ от Pilz: эволюция и применение в промышленной автоматизации

Защитные реле PNOZ от немецкой компании Pilz представляют собой ключевые элементы безопасности промышленного оборудования, которые кардинально изменили подход к защите персонала и техники. С момента своего появления в 1987 году эти устройства прошли значительный путь эволюции: от простых реле аварийного останова до сложных программируемых систем безопасности.
Исторически сложилось, что марка PNOZ стала синонимом защитных реле в принципе — это редкий случай, когда название продукта превратилось в категорию оборудования. Подобное явление произошло благодаря сочетанию надежности, гибкости применения и соответствию строгим международным стандартам безопасности.
Техническая эволюция: от электромеханики к программируемой безопасности
Архитектурные особенности
Конструкция защитных реле PNOZ базируется на принципе избыточности и самодиагностики. Классическая схема включает три контактора, где два реле (K1, K2) с положительно управляемыми контактами обеспечивают безопасную коммутацию, а пусковое реле K3 отвечает за подачу напряжения в цепь.
Важной особенностью является наличие контрольной цепи между точками Y1 и Y2, которая формирует контур обратной связи. Данная система позволяет обнаруживать различные неисправности во входной цепи, включая залипание контактов на кнопках аварийного останова или защитных контактах выходного реле.
Современная линейка продуктов
Компания Pilz предлагает разнообразные серии защитных реле, каждая из которых оптимизирована для конкретных задач и условий эксплуатации. Современный ассортимент включает как традиционные электромеханические решения, так и сложные электронные системы с программируемой логикой.
Каждая серия обладает уникальными характеристиками, которые делают ее оптимальной для определенного круга задач. Например, серия PNOZpower специально разработана для управления силовыми нагрузками и может непосредственно коммутировать двигатели без дополнительных контакторов.
Принципы работы и ключевые функции
Защитные реле PNOZ обеспечивают контроль различных защитных функций промышленного оборудования. Основные функции включают:
- Аварийный останов и безопасное отключение оборудования
- Контроль положения защитных ограждений и замков безопасности
- Мониторинг световых барьеров и завес
- Контроль двуручного управления и контактных ковриков
- Мониторинг скорости и остановки вращающихся механизмов
Безопасность обеспечивается за счет архитектуры с резервированием, которая гарантирует, что ни внутренняя неисправность устройства, ни внешняя ошибка не приведут к отказу защитной функции. Это достигается за счет использования нескольких каналов обработки сигналов и постоянного самоконтроля устройства.
Практические аспекты применения
Преимущества для инженеров и проектировщиков
Международная сертификация устройств PNOZ включает соответствие строгим стандартам безопасности. Это обеспечивает возможность использования оборудования в различных странах без необходимости дополнительных проверок и сертификаций.
Развитые возможности диагностики и быстрое восстановление после срабатываний способствуют сокращению времени простоя оборудования. Использование технологии вставного соединения и пружинных клемм значительно упрощает процессы монтажа и обслуживания.
Инновационные решения для монтажа и обслуживания
Современные серии PNOZ оснащены пружинными клеммами, которые предоставляют несколько преимуществ:
- Подключение всех распространенных типов кабелей без необходимости использования специальных обжимных втулок
- Возможность двойного подключения на полюс с индивидуальным или одновременным размыканием
- Экономию затрат при замене устройств, так как не требуется повторное подключение проводки
- Высокую надежность контактов даже в условиях сильной вибрации и ударов
- Отсутствие необходимости регулярного обслуживания и подтягивания контактов
Диагностические возможности включают отдельные отверстия для проверки напряжения и маркированные заглушки для простой и безошибочной установки, что повышает безопасность во время обслуживания.
Выбор оптимального решения
При выборе конкретной модели защитного реле следует учитывать несколько факторов, включая сложность системы, количество требуемых функций безопасности и условия эксплуатации.
Для простых применений

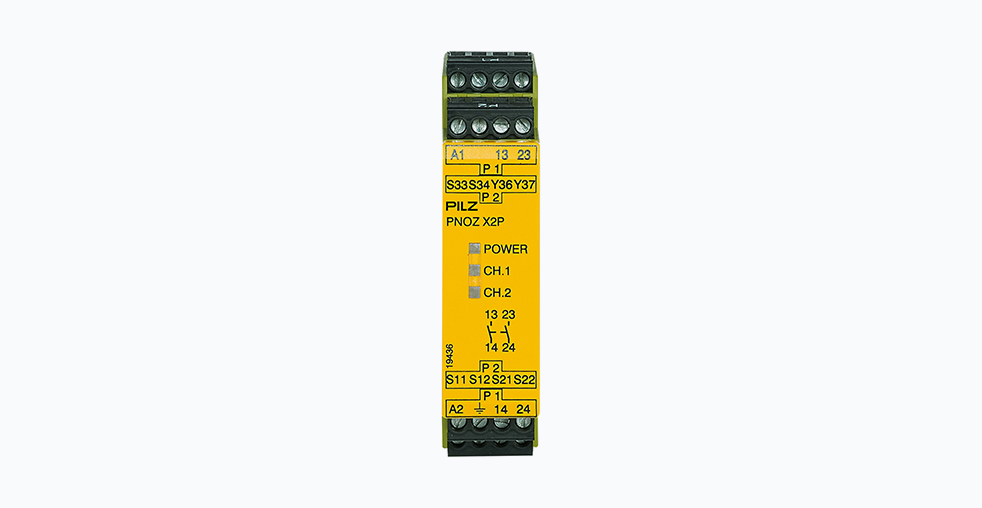

Классические реле PNOZsigma или PNOZ X рекомендуются для контроля отдельных функций безопасности, таких как аварийный останов или защитные ограждения. Эти устройства отличаются простотой настройки и эксплуатации, что делает их идеальным выбором для стандартных применений.
Для сложных систем
Модульное реле myPNOZ является оптимальным решением, когда необходимо контролировать до 16 безопасных входов и реализовать сложную логику. Устройство позволяет получить индивидуально сконфигурированное решение без необходимости изучения сложного программного обеспечения и обеспечивает возможность замены модулей после ввода в эксплуатацию.
Для максимальной гибкости
Конфигурируемые компактные контроллеры PNOZmulti рекомендуются для применений, требующих контроля более 16 безопасных входов, сложной логики обработки сигналов, а также расширенной диагностики и документирования. Эти системы предоставляют максимальную гибкость при проектировании сложных систем безопасности.
Будущее технологий безопасности
Эволюция защитных реле PNOZ демонстрирует четкий тренд перехода от жестко заданных функций к гибко программируемым решениям. Современные устройства сочетают в себе надежность электромеханических компонентов с гибкостью программируемых логических контроллеров.
Перспективы развития включают дальнейшую интеграцию с промышленными сетями связи, расширенные возможности прогнозной аналитики и предиктивного обслуживания, а также более тесную интеграцию с системами промышленного интернета вещей.
Заключение
Защитные реле PNOZ доказали свою эффективность в многочисленных применениях по всему миру. Сочетание надежности, гибкости и соответствия международным стандартам делает их оптимальным выбором для обеспечения безопасности промышленного оборудования.
Для инженеров и проектировщиков выбор PNOZ означает не просто выполнение нормативных требований, а получение комплексного решения, которое снижает риски, сокращает время простоя и упрощает обслуживание оборудования.
Технологии безопасности продолжают развиваться, и линейка продуктов PNOZ демонстрирует, как можно сочетать проверенные временем принципы с современными подходами к проектированию и эксплуатации промышленного оборудования. Постоянное совершенствование продукции Pilz обеспечивает соответствие растущим требованиям промышленной безопасности и адаптацию к новым технологическим вызовам.
