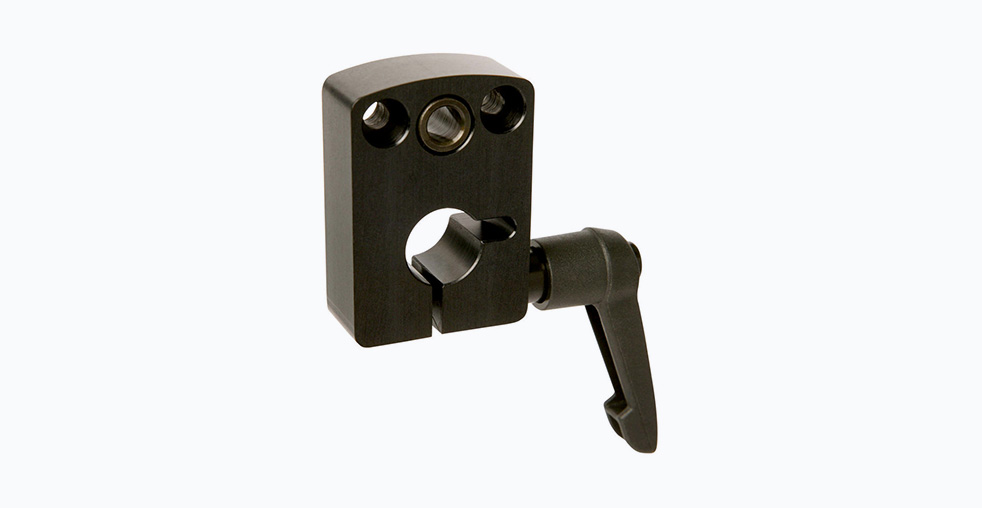

Зажимные пластины SIKO: KP04, KP09, KP09P, KPE04, KPL04, KPL09

Введение в зажимные пластины SIKO

Зажимные пластины SIKO представляют собой специализированные компоненты, предназначенные для точной фиксации и позиционирования валов и шпинделей в промышленном оборудовании. Основная задача этих устройств заключается в предотвращении нежелательного смещения или проворота валов после их установки в требуемое положение. Это достигается за счет применения механического или пневматического принципа действия, что обеспечивает высокий уровень безопасности технологического процесса и защиту от последствий вибраций.

Данные компоненты находят широкое применение в областях, где регулярно проводятся переналадки оборудования и смена производственных форматов. К таким областям относятся металлообрабатывающая и деревообрабатывающая промышленность, производство упаковочных и текстильных машин, а также другие виды автоматизированного оборудования. Использование зажимных пластин позволяет стандартизировать и ускорить процесс переналадки, минимизируя влияние человеческого фактора на точность позиционирования.

Принцип действия и конструктивные особенности

Принцип работы зажимных пластин основан на создании надежного механического соединения между корпусом устройства и валом. В механических моделях оператор вручную приводит в действие зажимной рычаг, который через систему толкателей прижимает сухарь к поверхности вала. В пневматической модели этот процесс автоматизирован: подача сжатого воздуха в поршневую полость приводит к смещению поршня и зажиму вала без участия оператора.

Конструктивно зажимные пластины SIKO разработаны с учетом требований к компактности и удобству монтажа. Многие модели имеют внешний контур, повторяющий геометрию индикаторов положения SIKO, что позволяет создавать единые монтажные узлы. Корпуса устройств изготавливаются из различных материалов в зависимости от модели: для литых моделей используется цинковый сплав, обеспечивающий высокую прочность, тогда как для прецизионных применений применяется анодированный алюминий, отличающийся жесткостью и стабильностью размеров.

Детальный обзор модельного ряда

Модельный ряд зажимных пластин SIKO включает в себя несколько серий, каждая из которых ориентирована на определенный круг задач и условий эксплуатации.

Механические зажимные пластины стандартного исполнения

Модели KP04 и KP09 представляют собой базовые решения для рутинных операций, не требующих высокой степени автоматизации. Они характеризуются универсальностью и экономичностью. Конструкция этих пластин позволяет изменять положение зажимного рычага, что обеспечивает гибкость при монтаже в условиях ограниченного пространства. Модель KP04 предназначена для совместного использования с индикаторами положения серии DA04, а модель KP09 совместима с индикаторами DA09S. Обе модели охватывают широкий диапазон диаметров валов от 8 до 20 миллиметров.

Механические зажимные пластины литого исполнения

Модели KPL04 и KPL09 изготавливаются методом литья под давлением из цинкового сплава, что придает им повышенную прочность и устойчивость к вибрационным нагрузкам. Такое исполнение рекомендуется для применений в ответственных узлах, где важна долговечность и надежность. Модель KPL04 предназначена для валов диаметром от 8 до 14 миллиметров и согласована по контуру с индикатором DA04. Модель KPL09 подходит для валов диаметром от 12 до 20 миллиметров и совместима с индикатором DA09S.

Специализированные и пневматические модели

Модель KPE04 представляет собой пластину из анодированного алюминия прямоугольной формы. Она разработана для точного согласования контуров с электронными индикаторами положения DE04 и AP05. Ее ключевой особенностью является боковое расположение зажимного рычага, что может быть преимущественным в определенных монтажных ситуациях. Данная модель предназначена для валов диаметром от 10 до 20 миллиметров.

Модель KP09P — это пневматическая зажимная пластина, предназначенная для интеграции в полностью автоматизированные системы. Привод устройства работает от стандартного давления сжатого воздуха и обеспечивает удерживающий момент до 3 Н·м. Модель совместима с индикаторами положения DA09S и DE10, что позволяет создавать комплексные автоматизированные узлы позиционирования.

Сравнительная таблица характеристик

Критерии выбора и рекомендации по применению

Выбор конкретной модели зажимной пластины зависит от ряда технических и эксплуатационных факторов.

Прежде всего, необходимо определить требуемый тип привода. Для операций, где переналадка выполняется нечасто и допустимо участие оператора, подходят механические модели. Для автоматизированных линий, где смена форматов происходит в соответствии с производственным циклом без участия персонала, единственным корректным выбором является пневматическая модель KP09P.

Условия эксплуатации диктуют требования к материалу корпуса. В условиях сильных вибраций и ударных нагрузок предпочтение следует отдавать литым моделям KPL04 и KPL09, так как литая конструкция обладает большим запасом прочности. Для прецизионного оборудования, где важны минимальный вес и стабильность геометрических размеров, оптимальным выбором является модель KPE04 из анодированного алюминия.

Крайне важно учитывать совместимость с используемыми индикаторами положения. Неправильный подбор может привести к невозможности монтажа или некорректной работе всего узла позиционирования. Всегда следует проверять не только механическую совместимость по посадочным размерам, но и соответствие рабочих диапазонов.

Монтаж зажимных пластин должен осуществляться в соответствии с инструкцией производителя. Рекомендуется использовать предназначенный для этого инструмент, например, торцевые ключи, чтобы избежать повреждения крепежных элементов и корпуса устройства при затяжке. Правильный монтаж гарантирует полное раскрытие заявленного ресурса и надежность фиксации.

Заключение

Зажимные пластины SIKO серий KP04, KP09, KP09P, KPE04, KPL04 и KPL09 представляют собой комплексное решение для задач фиксации и позиционирования в промышленном оборудовании. Широта модельного ряда позволяет подобрать устройство, оптимально соответствующее конкретным техническим требованиям, будь то простое ручное зажатие или полностью автоматизированный пневматический привод. Конструктивные особенности, такие как продуманная совместимость с индикаторами положения и использование специализированных материалов, обеспечивают их надежную и долговечную работу в составе различных промышленных систем.
