Распределительные корпуса DOLD

• Ширина 70 мм
• Идеально для встраивания BUS-совместимого
оборудования
• Штекерные носители для Field-BUS-специфичных
модулей управления, обеспечивающие отличную
совместимость с field-bus системой
• Быстрая замена носителей
• С 32 винтовыми зажимами плюс-минус
• Вмещает одну печатную плату на основании и две
печатные платы в носителях
• Соединения, паяемые машинным способом
• Корпус поставляется отдельными частями,
клеммы предварительно установлены в клеммные блоки

• Ширина 70 мм
• Идеально для встраивания BUS-совместимого
оборудования
• Штекерные носители для Field-BUS-специфичных
модулей управления, обеспечивающие отличную
совместимость с field-bus системой
• Быстрая замена носителей
• Макс. 32 клемм с каждой
2 клемм пружинного зажима
• Вмещает одну печатную плату на основании и две
печатные платы в носителях
• Соединения, паяемые машинным способом
• Корпус поставляется отдельными частями,
клеммы предварительно установлены в клеммные блоки

• Ширина 70 мм
• Макс. 32 клемм с каждой
2 клемм пружинного зажима
• Соединения, паяемые машинным способом
• Корпус поставляется отдельными частями,
клеммы предварительно установлены в клеммные блоки

• Ширина 35 мм
• Макс. 16 клемм каждая
2 клемм пружинного зажима
• Соединения, паяемые машиной
• Корпус поставляется отдельными деталями,
клеммы предварительно установлены в клеммные блоки

• Ширина 17,5 мм
• Макс. 8 клемм с каждой
2 клемм с пружинным зажимом
• Соединения, паяемые машинным способом
• Корпус поставляется отдельными частями,
клеммы предварительно установлены в клеммные блоки

• Ширина 140 мм
• опционально 32 или 64 клемм плюс-минус
винты с самоподнимающимися клеммными шайбами
Возможна частичная вставка, доступно с
заглушками
• Надёжное подключение макс. 2 соединительных
проводов различного сечения
• Машинно-паяемые соединительные штыри,
возможное дополнительное подключение провода
• поставляется с EIB-штекером
• поставляется с вентиляционными прорезями
• Корпус поставляется отдельными частями,
клеммы предварительно установлены в клеммные блоки

• Ширина 52.5 мм
• Макс. 24 винтовых клемм плюс-минус с
самоподнимающиеся клеммные шайбы.
• Надёжное подключение макс. 2 соединительных
проводов различного сечения
• Машинно-паяемые соединительные штыри,
возможное дополнительное подключение провода
• Корпус поставляется отдельными частями,
клеммы предварительно установлены в клеммные блоки

• Ширина 17.5 / 35 / 70 мм
• 8 / 16 / 32 плюс-минус клеммных винтов с
самоподнимающимися клеммными шайбами.
Возможно частичное использование, с заглушкой
опционально
• Надёжное подключение макс. 2 соединительных
проводов различного сечения
• Машинно-паяемые соединительные штыри,
возможное дополнительное подключение провода
• Корпус поставляется отдельными частями,
клеммы предварительно установлены в клеммные блоки

• Ширина 17.5 / 35 / 70 мм
• 8 / 16 / 32 плюс-минус клеммных винтов с
самоподнимающимися клеммными шайбами.
Возможно частичное использование, с заглушкой
опционально
• Надёжное подключение макс. 2 соединительных
проводов различного сечения
• Машинно-паяемые соединительные штыри,
возможное дополнительное подключение провода
• Корпус поставляется отдельными частями,
клеммы предварительно установлены в клеммные блоки

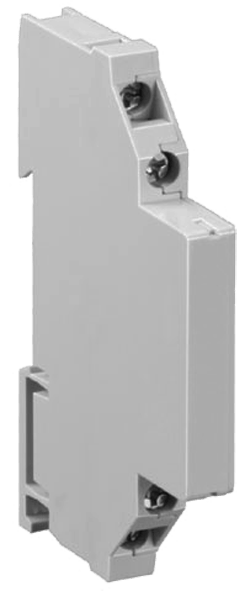

• Ширина 17.5 мм
• Модульные расширения
• 8 клемм подключения с плюс-минус
клеммные винты
• Крышка клемм опционально
• Стандартный корпус с плоскими клеммами
или с дополнительными клеммами высокого тока

• Ширина 8.8 мм
• С 4 винтами клемм плюс-минус
• Монтаж на печатную плату в один уровень
• С паяемыми двойными штырями

• Ширина 140 мм
• Идеально для встраивания BUS-совместимого
оборудования
• Штекерные носители для Field-BUS-специфичных
модулей управления, обеспечивающие отличную
совместимость с field-bus системой
• Быстрая замена носителей
• С 64 винтовыми зажимами плюс-минус
• Вмещает одну печатную плату на основании и две
печатные платы в носителях
• Соединения, паяемые машинным способом
• Корпус поставляется отдельными частями,
клеммы предварительно установлены в клеммные блоки

• Ширина 105 мм
• До 48 винтов плюс-минус-клемм
с самоподнимающимися клеммными шайбами.
Возможна частичная вставка, доступно с
заглушками
• Надёжное подключение макс. 2 соединительных
проводов различного сечения
• Машинно-паяемые соединительные штыри,
возможное дополнительное подключение провода
• Корпус поставляется отдельными частями,
клеммы предварительно установлены в клеммные блоки

• Ширина 17.5 / 35 / 70 мм
• 8 / 16 / 32 плюс-минус клеммных винтов с
самоподнимающимися клеммными шайбами.
Возможно частичное использование, с заглушкой
опционально
• Надёжное подключение макс. 2 соединительных
проводов различного сечения
• Машинно-паяемые соединительные штыри,
возможное дополнительное подключение провода
• Корпус поставляется отдельными частями,
клеммы предварительно установлены в клеммные блоки

• Ширина 140 мм
• Идеально для встраивания BUS-совместимого
оборудования
• Штекерные носители для Field-BUS-специфичных
модулей управления, обеспечивающие отличную
совместимость с field-bus системой
• Макс. 64 клемм с каждой
2 клемм пружинного зажима
• Вмещает одну печатную плату на основании и две
печатные платы в носителях
• Соединения, паяемые машинным способом
• Корпус поставляется отдельными частями,
клеммы предварительно установлены в клеммные блоки

• Ширина 140 мм
• Макс. 64 клемм с каждой
2 клемм пружинного зажима
• Соединения, паяемые машинным способом
• Корпус поставляется отдельными частями,
клеммы предварительно установлены в клеммные блоки

• Ширина 105 мм
• Макс. 24 клемм с каждой
2 клемм пружинного зажима
• Соединения, паяемые машинным способом
• Корпус поставляется отдельными частями,
клеммы предварительно установлены в клеммные блоки

• Ширина модуля 140 мм
• Номинальная глубина 64 мм для общей глубины панели
Глубина максимум 70 мм по DIN 43 880
• Выбираемые конфигурации корпуса
- без клемм
- с клеммами печатной платы
- с вставными винтовыми клеммами
- с вставными пружинными клеммами
- с различными комбинациями клемм
• Подходит для размещения до двух
горизонтальные печатные платы с клеммами и
дополнительная печатная плата для индикации и управления или
элементы в передней части корпуса;
опционально для размещения до
4 вертикальных печатных плат с клеммами
• Отверстия корпуса для подключения
клемм, элементов управления и шинных
разъёмов KNX и RJ45 по запросу
• Базовые плиты доступны с боковыми стенками для
монтажа печатных плат

• Ширина модуля 52.5 мм
• Номинальная глубина 64 мм для общей глубины панели
Глубина максимум 70 мм по DIN 43 880
• Выбираемые конфигурации корпуса
- без клемм
- с клеммами печатной платы
- с вставными винтовыми клеммами
- с вставными пружинными клеммами
- с различными комбинациями клемм
• Подходит для размещения до двух
горизонтальные печатные платы с клеммами и
дополнительная печатная плата для индикации и управления или
элементы в передней части корпуса;
опционально для размещения до
6 вертикальных печатных плат с клеммами
• Отверстия корпуса для подключения
клемм, элементов управления и шинных
разъёмов KNX и RJ45 по запросу
• Базовые плиты доступны с боковыми стенками для
монтажа печатных плат

• Ширина модуля 35 мм
• Номинальная глубина 64 мм для общей глубины панели
Глубина максимум 70 мм по DIN 43 880
• Выбираемые конфигурации корпуса
- без клемм
- с клеммами печатной платы
- с вставными винтовыми клеммами
- с вставными пружинными клеммами
- с коробчатыми зажимами
- с различными комбинациями клемм
• Подходит для размещения до двух
горизонтальные печатные платы с клеммами и
дополнительная печатная плата для индикации и управления или
элементы в передней части корпуса;
опционально для размещения до
4 вертикальных печатных плат с клеммами
• Отверстия корпуса для подключения
клемм, элементов управления и шинных
разъёмов KNX и RJ45 по запросу
• Базовые плиты доступны с боковыми стенками для
монтажа печатных плат
