Lappkabel — . Изоляторы для цилиндрических электрических соединителей M23 - Вставки EPIC® M23, 8+1-пол.








Вставки EPIC® SIGNAL M23, количество полюсов: 8+1, для цилиндрических электрических соединителей серии M23
Наличие
Цена
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос в течение 5 дней.
Доставка
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Преимущества
- Универсальная дальнейшая обработка вставок М23 с различными размерами упаковки Полностью собранное изделие с подходящими паяными контактами или без них для индивидуальной сборки с применением обжимных или паяных контактов
Области применения
- Производство промышленного оборудования
- Техника измерения, управления и регулирования
- Приборостроение
Перечень продукции

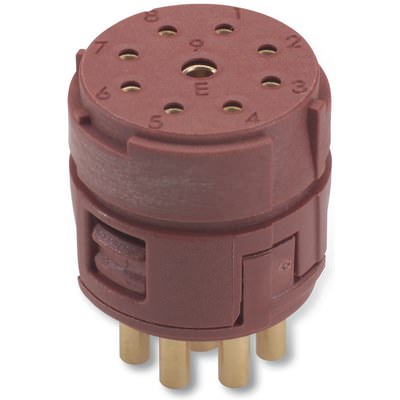

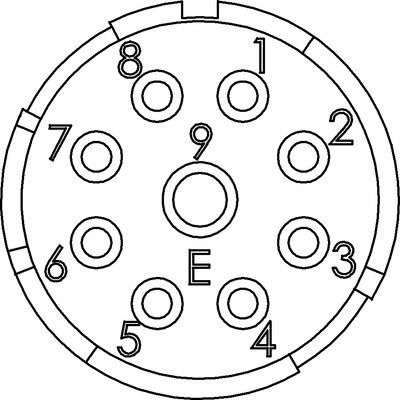

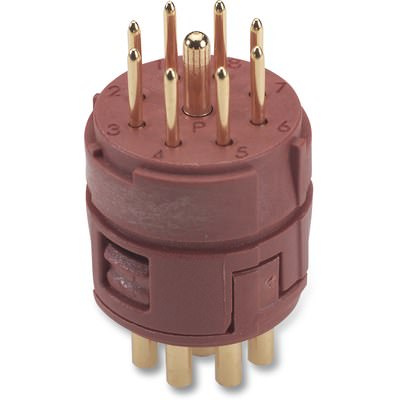

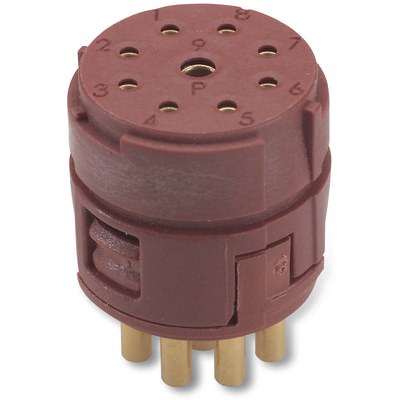

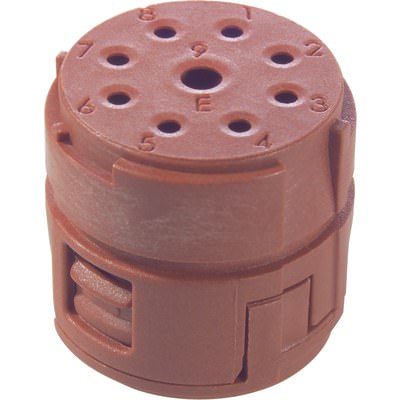

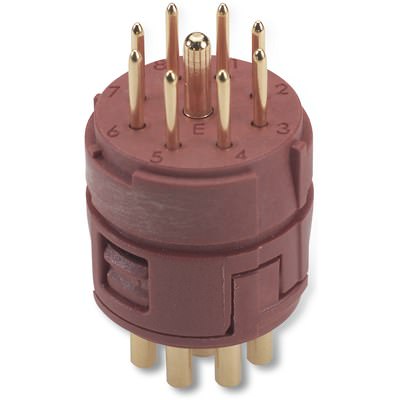

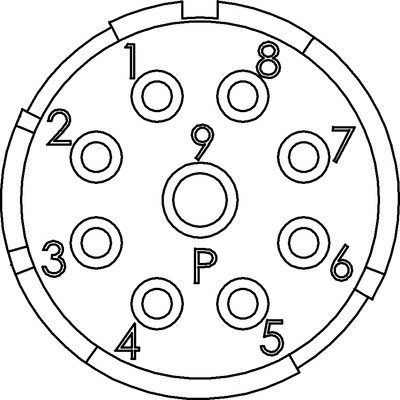

Артикул Обозначение Изоляторы Включая контакты К-во контактов 8+1-pin inserts, P-part = rotation to the left (plug side anticlockwise) 73002736 P-часть Без контактов - 8 + 1 73002737 P-часть Без контактов - 8 + 1 73002738 P-часть + штыревые контакты, соединение пайкой 9 8 + 1 73002739 P-часть + штыревые контакты, соединение пайкой 9 8 + 1 73002740 P-часть + гнездовые контакты, соединение пайкой 9 8 + 1 73002741 P-часть + гнездовые контакты, соединение пайкой 9 8 + 1 8+1-pin inserts, E-part = rotation to the right (plugside clockwise) 73002742 E-часть Без контактов - 8 + 1 73002743 E-часть Без контактов - 8 + 1 73002744 E-часть + штыревые контакты, соединение пайкой 9 8 + 1 73002745 E-часть + штыревые контакты, соединение пайкой 9 8 + 1 73002746 E-часть + гнездовые контакты, соединение пайкой 9 8 + 1 73002747 E-часть + гнездовые контакты, соединение пайкой 9 8 + 1 Классификация
- ETIM 5.0 Class-ID: EC000438
- ETIM 5.0 Class-Description: Контактная вставка для промышленных электрических соединителей
-
Номинальное напряжение, В
- согласно стандарта IEC 61984: 150 В
-
Номинальное импульсное напряжение
- 2,5 кВ
Номинальный ток, A
- 20 A (2 мм контакты)
- 7 A (1 мм контакты)
-
Степень загрязнения
- 3
-
Переходное сопротивление
- < 4 мОм
Контакты
- Латунь, позолоченная
-
Количество контактов
- 8 + 1
-
Допустимые сечения жил кабеля
- Соединение обжимом: 0,14-1,0 мм²
(1,0-2,5 мм² при контактах 2 мм) - Соединение пайкой: до 1,0 мм²
(до 2,5 мм² при 2 мм контактах) -
Количество разъединений
- 100
-
VDE-испытания
- Экспертиза с проверкой производства: VDE-регистрац. № C24 (по EN 61984, SELV по DIN VDE 0100-410 следует обеспечить)
- UL File № E249137
-
Tемпературный диапазон
- -25°C до +125°C
-
Примечания
- Изоляторы как для штыревых, так и для гнездовых контактов. Для подключения Вам необходимы как P-часть левого вращения, так и E-часть правого вращения.
- Фотографии представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
Информация по продукту epic-signal-m23-inserts-8-1-pole.pdf
