Lappkabel — . Универсальный кабель с центральным модулем, гофрированной стальной оболочкой и неметаллическим устройством защиты от растягивающего усилия для систем с повышенной механической нагрузкой - HITRONIC® HUW универсальные кабели, армированные
Универсальный армированный кабель HITRONIC® HUW, витые свободно лежащие оптические модули, гофрированная стальная лента, наружная МДНГ оболочка; J/A-DQ(ZN)(SR)H
- BauPVO: возможен выбор по артикулу по адресу www.lappkabel.de/cpr
- Внутренняя/наружная прокладка
- Кабель с гофрированной стальной оболочкой для высоких механических нагрузок
Наличие
Цена
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос в течение 5 дней.
Этот товар не поставляется торгующим организациям. Подробнее.
Доставка
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Преимущества
- Броня обеспечивает защиту от высоких механических нагрузок и грызунов
- Не распространяющие горение, для монтажа внутри и вне помещений
- Удобный монтаж благодаря компактной конструкции, особо гибкие, прочная оболочка и маленький радиус изгиба
- Водонепроницаемые
Области применения
- Для прокладки внутри/вне помещений
- Распределительные сети
- Промышленная окружающая среда
- Прокладка: полимерные трубы, каналы, платформы
Характеристики
- Наружная оболочка без галогенов, не распространяющая горение
- Центральный оптический модуль с числом волокон до 24
- Волокна с цветовой кодировкой
- С продольной водонепроницаемостью
- Повышенная защита от грызунов

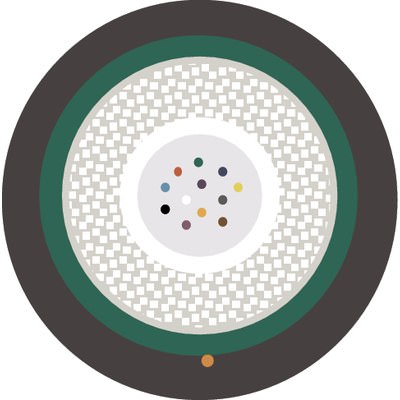

Конструкция
- Свободная укладка волокон в модуле, заполнение гелем ("loose tube")
- Стеклонити с водоблокирующим упрочнением для защиты от растягивающих усилий
- Броня из гофрированной стальной ленты
- Наружная оболочка LSZH
- Цвет: зеленый (аналогичен RAL 6018)
Перечень продукции
Артикул Обозначение Тип оптического волокна Количество волокон Наружный диаметр, мм Вес, кг/км Многомодовые G 50 OM3 27500304 HITRONIC® HUW1500 4G 50/125 OM3 50/125 OM3 4 9,6 88 27500308 HITRONIC® HUW1500 8G 50/125 OM3 50/125 OM3 8 9,6 88 27500312 HITRONIC® HUW1500 12G 50/125 OM3 50/125 OM3 12 9,6 88 27500324 HITRONIC® HUW1500 24G 50/125 OM3 50/125 OM3 24 9,6 88 Многомодовые G 50 OM2 27500204 HITRONIC® HUW1500 4G 50/125 OM2 50/125 OM2 4 9,6 88 27500208 HITRONIC® HUW1500 8G 50/125 OM2 50/125 OM2 8 9,6 88 27500212 HITRONIC® HUW1500 12G 50/125 OM2 50/125 OM2 12 9,6 88 27500224 HITRONIC® HUW1500 24G 50/125 OM2 50/125 OM2 24 9,6 88 Многомодовые G 62,5 OM1 27500104 HITRONIC® HUW1500 4G 62.5/125 OM1 62.5/125 OM1 4 9,6 88 27500108 HITRONIC® HUW1500 8G 62.5/125 OM1 62.5/125 OM1 8 9,6 88 27500112 HITRONIC® HUW1500 12G 62.5/125 OM1 62.5/125 OM1 12 9,6 88 27500124 HITRONIC® HUW1500 24G 62.5/125 OM1 62.5/125 OM1 24 9,6 88 Одномодовые E 9 OS2 27500904 HITRONIC® HUW1500 4E 9/125 OS2 9/125 OS2 4 9,6 88 27500908 HITRONIC® HUW1500 8E 9/125 OS2 9/125 OS2 8 9,6 88 27500912 HITRONIC® HUW1500 12E 9/125 OS2 9/125 OS2 12 9,6 88 27500924 HITRONIC® HUW1500 24E 9/125 OS2 9/125 OS2 24 9,6 88 Классификация ETIM 5
- ETIM 5.0 Class-ID: EC000034
- ETIM 5.0 Class-Description: Волоконно оптический кабель
-
Классификация ETIM 6
- Обозначение класса ETIM 6.0: EC000034
- Описание класса ETIM 6.0: Световодный кабель
-
Размеры
- Первичная оболочка, волокно: 250 мкм
- Кабель: см. таблицу
-
Маркировка жил
- Цветовой код волокон см. в техническом паспорте
-
Тип оптического волокна
- Стекловолокно GOF
Стандартное обозначение
- A/J-DQ(ZN)(SR)H
U-DQ(ZN)(SR)H
оптические характеристики
- см. в техническом паспорте
Тип оптического волокна
- Материал сердцевины волокна: стекло
- Материал покрытия: стекло
-
Допустимый радиус изгиба
- Неподвижное применение: ≥ 15 x D
- Подвижное применение: ≥ 20 x D
-
Допустимые растягивающие нагрузки
- Неподвижное применение: 1500 Н
- кратковременно: 2000 Н
-
Tемпературный диапазон
- Неподвижное применение: от -30 до +70 °C
-
Примечания
- Если нет других указаний, то все представленные значения для данного вида продукции являются номинальными. Другие значения, например, отклонения, можно получить по запросу.
- По запросам - конфекционированные оптические кабели, Trunk-система.
- Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
- Доступно по запросу с многомодовыми волокнами OM4.
