Lappkabel — . Экранированные кабели с изоляцией и оболочкой из силикона с разрешением на применение для северной Америки (AWM) - ÖLFLEX® HEAT 180 C MS

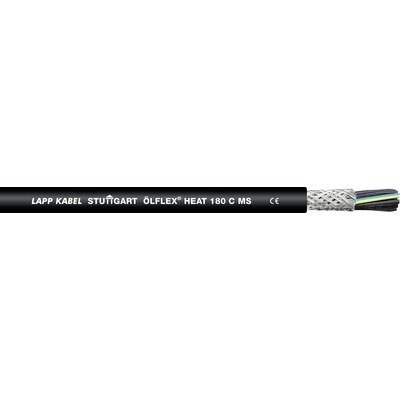

ÖLFLEX® HEAT 180 C MS — экранированный силиконовый силовой кабель и кабель управления, разрешение UL/cUL-AWM для использования в машинном оборудовании и промышленных установках в Северной Америке, пригоден для использования при температуре +180 °C
- MS = Multi-Standard для использования в США и Канаде
- UL AWM Style 4476 (150 °C/600 V)
- Гибкая, метрическая конструкция жил
Наличие
Цена
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос в течение 5 дней.
Этот товар не поставляется торгующим организациям. Подробнее.
Доставка
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Преимущества
- Сертифицированы для США и Кaнады, для экспортеров станков, промышленного оборудования и приборов
- Кабели с большим наружным диаметром соответствуют требованиям на нераспространение горения по FT-1 и имеют разрешение на прокладку вне приборов и аппаратов
- Хорошая гибкость, простой монтаж при ограниченном пространстве
- Экранирование для соблюдения требований по электромагнитной совместимости и для защиты от электромагнитных помех
Области применения
- Области с высокими температурами окружающей среды, где материалы изоляции и оболочки обычных кабелей становятся через некоторое время хрупкими.
- Типичные области применения:
- Производство стали, керамики и чугуна
- Пекарское оборудование и промышленные печи
- Электротехническая промышленность
- Строительство саун/соляриев
- Термические и нагревательные элементы
- Осветительная техника
- Вентиляторное оборудование
- Кондиционеры
- Технология оцинкования
Характеристики
- Без галогенов (IEC 60754-1), низкая коррозийная активность дымов (IEC 60754-2)
- Не распространяют горение в соотв. с IEC 60332-1-2, Cable Flame Test, CSA FT 1
- Хорошая стойкость к гидролизу и УФ-лучам
- Стойкие ко многим типам масел, спиртов, жиров растительного и животного происхождения и другим химическим веществам
- Следует обеспечить вентиляцию воздуха, т.к. механические свойства силиконовых кабелей уменьшаются при температуре окружающей среды выше +100°C при условии недостаточного поступления воздуха
Стандарты / Сертификаты соответствия
- UL AWM 4476 и cUL AWM II A/B Конструкция B, внешнее подключение
- UL File No. E63634
Конструкция
- Жилы из медных лужёных тонких проволок
- Изоляция жил на основе силикона
- Общая скрутка жил
- Экран в виде оплётки из лужёных медных проволок,
обмотка плёнкой с перекрытием - Наружная оболочка на основе силикона, цвет чёрный
Перечень продукции
Артикул Количество жил и сеч. в мм² Наружный диаметр, мм Вес меди кг/км Вес, кг/км ÖLFLEX® HEAT 180 C MS 0046701 3 G 0,5 8,6 43,4 100 0046702 4 G 0,5 9,3 55,4 122 0046703 5 G 0,5 10 60,2 137 0046708 2 X 1 9 48,2 104 0046709 3 G 1 9,5 65 131 0046710 4 G 1 10,2 74,6 152 0046711 5 G 1 11 91,5 181 0046712 7 G 1 11,9 117,9 228 0046716 2 X 1,5 9,6 65 126 0046717 3 G 1,5 10,1 79,4 152 0046718 4 G 1,5 10,9 101,1 186 0046719 5 G 1,5 11,8 122,7 222 0046720 7 G 1,5 12,8 158,7 281 0046721 12 G 1,5 16,9 245,2 431 0046723 18 G 1,5 19,6 346,1 600 0046724 25 G 1,5 23,9 495,7 833 0046728 3 G 2,5 11 115,5 197 0046729 4 G 2,5 11,9 146,7 244 0046730 5 G 2,5 12,9 177,9 291 0046734 3 G 4 12,3 165,9 261 0046735 4 G 4 13,4 211,5 325 0046736 5 G 4 14,9 257,2 389 0046740 4 G 6 17,2 302,8 482 0046741 5 G 6 18,7 367,6 580 0046742 4 G 10 22,8 508,4 802 Классификация ETIM 5
- ETIM 5.0 Class-ID: EC001578
- ETIM 5.0 Class-Description: гибкие кабели
-
Классификация ETIM 6
- Обозначение класса ETIM 6.0: EC001578
- Описание класса ETIM 6.0: Гибкий кабель
-
Маркировка жил
- Цветовая маркировка по VDE 0293-308, см. табл. T9 в приложении
- От 6 жил: черные с белой цифровой маркировкой
-
Конструкция жилы
- Класс гибкости 5 по VDE 0295/ IEC 60228
- (соответствующие сечения в AWG см. таблицу Т16 в приложении к каталогу
-
Минимальный радиус изгиба
- Ограниченная подвижность: 20 x D
- Неподвижное применение: 6 x D
-
Номинальное напряжение
- U0/U: 300/500 В
рабочее напряжение по UL: 600 В -
Испытательное напряжение
- 2000 В
-
Жила заземления
- G = с ж/з жилой заземления
- X = без жилы заземления
-
Tемпературный диапазон
- В соответствии с VDE: от -50 до +180 °C
- UL/cUL: до +150°C
(необходимо дополнительное проветривание) -
Примечания
- Если нет других указаний, то все представленные значения для данного вида продукции являются номинальными. Другие значения, например, отклонения, можно получить по запросу.
- Цена на базе меди: Евро 150/100 кг. Определение и расчет ценовых надбавок для кабелей из меди приведены в таблице Т17 в приложении к каталогу.
- Стандартные длины см.: www.lappkabel.de/en/cable-standardlengths
- Упаковка: бухты до 30 кг/250 м или на барабанах
- Укажите желаемую упаковку (например, 1 x 500 м на барабане или 5 x 100 м в бухтах)
- Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
