Moeller — . Реле времени, 2 перекидных контакта, 0,05 с.-100 ч., многофункциональное, 24-240VAC 24-48VDC - 119428
Наличие
Только под заказ.
Ориентировочный срок поставки: 35-49 дней.
Цена
Требуется запрос производителю.
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос сегодня в течение дня.
Этот товар не поставляется торгующим организациям. Подробнее.
Доставка
По всей России.
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Удобно для запроса одной позиции
Программа поставок
Ассортимент Реле времени ETR2 Основная функция Реле времени Функция многофункциональный
с задержкой включения
задержка выключения
импульс задержки включения
импульс задержки выключения
мигание с началом импульса
мигание с началом паузы
формирование импульсаВозможность настройки функции таймера Количество переключающих контактов 2 Диапазон времени 0,05 с - 100 ч Диапазон времени 0,05 - 1 с
0,5 - 10 с
5 - 100 с
0,5 - 10 мин
5 - 100 мин
0,5 - 10 ч
5 - 100 чРасчетный рабочий ток AC-15 220 В 230 В 240 В Ie A 5 230 В (замыкающий контакт) Ie A 3 230 В (размыкающий контакт) Ie A 0.75 Диапазон напряжений ULN В 12 - 240 В перем. тока, 50/60 Гц
12 - 240 В пост. токаШирина мм 17.5 Обозначение соединений в соответствии с EN 50042
Обозначение соединений в соответствии с EN 50042
Технические характеристики
Технические характеристики в каталог для перелистывания Прочие технические характеристики (каталог для перелистывания) Реле времени Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции Способность отдавать потери мощности Pve W 0 Мин. рабочая температура °C -25 Макс. рабочая температура °C 60 Проверка конструкции IEC/EN 61439 10.2 твёрдость материалов и деталей 10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены. 10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены. 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены. 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены. 10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены. 10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.7 Ярлыки Требования производственного стандарта выполнены. 10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены. 10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9 Свойства изоляции 10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. 10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). Технические характеристики согласно ETIM 6.0
Relays (EG000019) / Timer relay (EC001439) Electric engineering, automation, process control engineering / Low-voltage switch technology / Relay and socket / Timed relay (ecl@ss8.1-27-37-16-05 [AKF092010]) Type of electric connection Screw connection Function delay-on energization Yes Function delay on de-energization Yes Function floating contact on energization Yes Function floating contact on de-energization Yes Function star-delta No Function pulse shaping Yes Function flashing, starting with pause, fixed time Yes Function flashing, starting with pulse, fixed time Yes Clock function, starting with pause, variable No Clock function, starting with pulse, variable No With plug-in socket No Remote operation possible No Suitable only for remote control No Pluggable on auxiliary contact block No Rated control supply voltage Us at AC 50HZ V 12 - 240 Rated control supply voltage Us at AC 60HZ V 12 - 240 Rated control supply voltage Us at DC V 12 - 240 Voltage type for actuating AC/DC Time range s 0.05 - 0.05 Number of outputs, undelayed, normally closed contact 0 Number of outputs, undelayed, normally open contact 0 Number of outputs, undelayed, change-over contact 0 Number of outputs, delayed, normally closed contact 0 Number of outputs, delayed, normally open contact 0 Number of outputs, delayed, change-over contact 2 Outputs, reversible delayed/undelayed Yes With semiconductor output No Width mm 22.5 Height mm 78 Depth mm 98 Апробации
Product Standards IEC/EN 61812-1; IEC/EN 60947-5-1; UL 508; CSA-22.2 No. 14; CE marking UL File No. E29184 UL Category Control No. NKCR, NKCR7 CSA File No. UL report valid CSA Class No. 3211-03 North America Certification UL listed, certified by UL for use in Canada Degree of Protection IEC: IP20, UL/CSA Type: - Характеристики
Диаграммы состояний функций таймера Пояснения к светодиодной индикации
Отсчет времени остановлен, контакт 15 - 18 замкнут
Идет отсчет времени, контакт 15 - 18 замкнут
Идет отсчет времени, контакт 15 - 18 не замкнут
A2/A1 соединены перемычкой
A2/A1 не соединены перемычкой11 задержка включения
12 задержка выключения
21 импульс задержки включения
22 импульс задержки выключения
42 мигание, с началом импульса

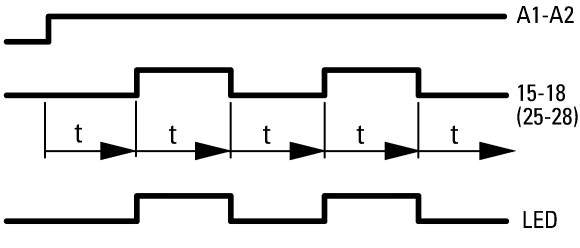

43 мигание, с началом паузы
82 формирование импульсов
Размеры
IL04910005Z (AWA2527-2372) Электронное реле времени IL04910005Z2016_02.pdf
Товар на сайте производителя: Moeller 119428
