Moeller — . Главные выключатели, 6-полюсн. + 1 Замыкающие контакты + 1 Размыкающие контакты, 160 A, Функция аварийного выключения, 90 °, запираемый в положении 0, Монтаж на поверхность - 201448
Наличие
Только под заказ.
Ориентировочный срок поставки: 35-49 дней.
Цена
Требуется запрос производителю.
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос сегодня в течение дня.
Этот товар не поставляется торгующим организациям. Подробнее.
Доставка
По всей России.
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Удобно для запроса одной позиции
Программа поставок
Ассортимент Главные выключатели
Сервисные выключатели
Ремонтные выключателиИдентификатор типа T6 Функция останова Функция аварийного выключения с красной поворотной ручкой и с желтым храповым венцом Информация о комплекте поставки Корпус без фланца, с K95/1N/BR.
Фланцы FL4... заказываются отдельно, см. изолированный корпус CI -> дополнительное оснащениеКоличество полюсов 6-полюсн. Цепи вспомогательного тока
Замыкающие контакты 1
Размыкающие контакты 1 Возможность блокировки запираемый в положении 0 Класс защиты IP65
Конструктивное исполнение Монтаж на поверхность

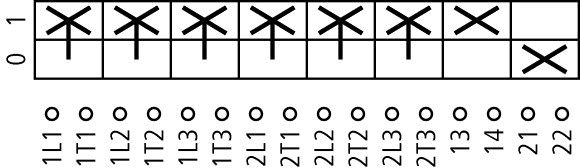

графические условные обозначения
Угол включения ° 90 Функция
Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц 400 В P кВт 55 измеренный ток длительной нагрузки Iu A 160 Количество блоков Модуль (модули) 6 Технические характеристики
Общая информация Стандарты и предписания IEC/EN 60947, VDE 0660, IEC/EN 60204,
Силовые разъединители согласно IEC/EN 60947-3Стойкость к климатическим воздействиям Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30Температура окружающей среды в капсульном корпусе °C -25 - +40 Категория перенапряжения / степень загрязнения III/3 Номинальная устойчивость к импульсу Uimp В перем. тока 8000 установочное положение любая Защита от прикосновения при вертикальном управлении спереди (EN 50274) защита от прикосновения пальцами и тыльной стороной кистей рук Контакты Механические размеры Количество полюсов 6-полюсн. Цепи вспомогательного тока Замыкающие контакты 1 Размыкающие контакты 1 электрические параметры Номинальное напряжение Ue В перем. тока 690 измеренный ток длительной нагрузки Iu A 160 Указания по измеренному току длительной нагрузки Iu Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении. Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12 AB 25 % ED (продолжительность включения) x Ie 2 AB 40 % ED (продолжительность включения) x Ie 1.6 AB 60 % ED (продолжительность включения) x Ie 1.3 стойкость к коротким замыканиям Предохранитель A gG/gL 160 Номинальная устойчивость к токовым нагрузкам при коротком замыкании (1 с ток) Icw Aeff 3000 Примечание по поводу измеренной кратковременной устойчивости к токовым нагрузкам Icw 1-секундный ток Условный ток короткого замыкания Iq кА 30 Коммутационная способность Номинальный допустимый ток включения cos ϕ в соответствии с IEC 60947-3 A 1600 Расчетная разрывная способность cos ϕ согласно IEC 60947-3 A 230 В A 1280 400/415 В A 900 500 В A 880 690 В A 340 Безопасное разъединение согласно EN 61140 между контактами В перем. тока 440 Электрические тепловые потери на контакт при Ie W 11 Электрические тепловые потери на вспомогательный контакт при Ie Ie (15/230 В перем. тока) W 0.2 Механический срок службы Переключения x 106 >0.1 максимальная частота коммутаций Переключения/ч 50 Переменное напряжение AC-3 Расчетная рабочая мощность моторного выключателя P кВт 220 B 230 B P кВт 30 230 В звезда-треугольник P кВт 30 400 B 415 B P кВт 45 400 В звезда-треугольник P кВт 45 500 В P кВт 55 500 В звезда-треугольник P кВт 55 690 В P кВт 37 690 В звезда-треугольник P кВт 37 Расчетный рабочий ток моторного переключателя 230 В Ie A 103 230 В звезда-треугольник Ie A 103 400 В 415 В Ie A 85 400 В звезда-треугольник Ie A 85 500 В Ie A 78 500 В звезда-треугольник Ie A 78 690 В Ie A 42 690 В звезда-треугольник Ie A 42 AC-21A Расчетный рабочий ток силового выключателя 440 В Ie A 160 AC-23A Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц P кВт 230 В P кВт 30 400 B 415 B P кВт 55 500 В P кВт 75 690 В P кВт 37 Расчетный рабочий ток моторного переключателя 230 В Ie A 103 400 B 415 B Ie A 105 500 В Ie A 106 690 В Ie A 42 постоянное напряжение DC-1, силовой выключатель Л/П = 1 мс Расчетный рабочий ток Ie A 125 Напряжение на контакт, соединенный последовательно В 42 DC-23A, моторный выключатель
Л/П = 15 мс24 В Расчетный рабочий ток Ie A 125 Контакты Количество 1 48 В Расчетный рабочий ток Ie A 125 Контакты Количество 2 60 В Расчетный рабочий ток Ie A 125 Контакты Количество 3 120 В Расчетный рабочий ток Ie A 50 Контакты Количество 3 DC-13, управляющий переключатель Л/П = 50 мс Расчетный рабочий ток Ie A 125 Напряжение на последовательно подключенный контакт В 24 Надёжность управляющей системы при 24 В пост. тока, 10 мА Частота отказов HF < 10-5, < 1 отказа на 100000 соединений Поперечные сечения соединения одно- или многожильные мм2 1 x (10 - 95)
2 x (10 - 35)тонкопроволочный с оконечной муфтой согласно DIN 46228 мм2 1 x (16 - 70)
2 x (16 - 25)Медная полоса Количество сегментов x ширина x толщина мм 6 x 9 x 0,8 (2 плоских провода) Соединительный винт M5, шестигранный ключ макс. начальный пусковой момент Нм 14 Параметры техники безопасности указания Значения B10d в соответствии с EN ISO 13849-1, таблица C1 Опробованные рабочие характеристики Поперечные сечения соединения Соединительный винт M5, шестигранный ключ Начальный пусковой момент фунт на дюйм 123.62 Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции Номинальный ток для указания потери мощности In A 160 Потеря мощности на полюс, в зависимости от тока Pvid W 11 Потеря мощности оборудования, в зависимости от тока Pvid W 0 Статическая потеря мощности, не зависит от тока Pvs W 0 Способность отдавать потери мощности Pve W 0 Мин. рабочая температура °C -25 Макс. рабочая температура °C 40 Проверка конструкции IEC/EN 61439 10.2 твёрдость материалов и деталей 10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены. 10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены. 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены. 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены. 10.2.4 Устойчивость к ультрафиолетовому излучению По запросу 10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.7 Ярлыки Требования производственного стандарта выполнены. 10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены. 10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9 Свойства изоляции 10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. 10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). Технические характеристики согласно ETIM 6.0
Low-voltage industrial components (EG000017) / Switch disconnector (EC000216) Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Switch disconnector (ecl@ss8.1-27-37-14-03 [AKF060010]) Version as main switch Yes Version as maintenance-/service switch Yes Version as safety switch No Version as emergency stop installation No Version as reversing switch No Max. rated operation voltage Ue AC V 690 Rated operating voltage V 690 - 690 Rated permanent current Iu A 160 Rated permanent current at AC-21, 400 V A 160 Rated operation power at AC-3, 400 V kW 45 Rated short-time withstand current lcw kA 3 Rated operation power at AC-23, 400 V kW 55 Switching power at 400 V kW 55 Conditioned rated short-circuit current Iq kA 5 Number of poles 6 Number of auxiliary contacts as normally closed contact 1 Number of auxiliary contacts as normally open contact 1 Number of auxiliary contacts as change-over contact 0 Motor drive optional No Motor drive integrated No Voltage release optional No Device construction Complete device in housing Suitable for ground mounting Yes Suitable for front mounting 4-hole No Suitable for front mounting center No Suitable for distribution board installation No Suitable for intermediate mounting No Colour control element Red Type of control element Door coupling rotary drive Interlockable Yes Type of electrical connection of main circuit - Degree of protection (IP), front side IP65 Размеры
Корпус CI45-Gehäuse открыт вверху и внизу!
3 навесных замковIL03801017Z (AWA1150-1606) Кулачковые выключатели: главные выключатели IL03801017Z2015_07.pdf
