Moeller — . Переключатель, контакты: 9, 150 A, Передняя панель: 1-0-2, 60 °, с фиксацией, Монтаж - 214781
Наличие
Только под заказ.
Ориентировочный срок поставки: 35-49 дней.
Цена
Требуется запрос производителю.
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос завтра 13.08.2025 в течение дня.
Этот товар не поставляется торгующим организациям. Подробнее.
Доставка
По всей России.
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Удобно для запроса одной позиции
Программа поставок
Ассортимент Управляющий переключатель Идентификатор типа T6 Основная функция Переключатель с черной перекидной ручкой и с передней панелью контакты 9 Класс защиты спереди IP65 Конструктивное исполнение Монтаж
графические условные обозначения
Угол включения ° 60 Режим коммутации с фиксацией
с нулевым положением№ передней панели
Передняя панель 1-0-2 Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц 400 В P кВт 75 измеренный ток длительной нагрузки Iu A 150 Количество блоков Модуль (модули) 3 Технические характеристики
Общая информация Стандарты и предписания IEC/EN 60947, VDE 0660, IEC/EN 60204,
Силовые разъединители согласно IEC/EN 60947-3Стойкость к климатическим воздействиям Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30Температура окружающей среды разомкнут °C -25 - +50 в капсульном корпусе °C -25 - +40 Категория перенапряжения / степень загрязнения III/3 Номинальная устойчивость к импульсу Uimp В перем. тока 6000 установочное положение любая Защита от прикосновения при вертикальном управлении спереди (EN 50274) защита от прикосновения пальцами и тыльной стороной кистей рук Контакты электрические параметры Номинальное напряжение Ue В перем. тока 690 измеренный ток длительной нагрузки Iu A 150 Указания по измеренному току длительной нагрузки Iu Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении. Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12 AB 25 % ED (продолжительность включения) x Ie 2 AB 40 % ED (продолжительность включения) x Ie 1.6 AB 60 % ED (продолжительность включения) x Ie 1.3 стойкость к коротким замыканиям Предохранитель A gG/gL 200 Номинальная устойчивость к токовым нагрузкам при коротком замыкании (1 с ток) Icw Aeff 2000 Примечание по поводу измеренной кратковременной устойчивости к токовым нагрузкам Icw 1-секундный ток Условный ток короткого замыкания Iq кА 5 Коммутационная способность Номинальный допустимый ток включения cos ϕ в соответствии с IEC 60947-3 A 1600 Расчетная разрывная способность cos ϕ согласно IEC 60947-3 A 230 В A 1280 400/415 В A 900 500 В A 880 690 В A 340 Безопасное разъединение согласно EN 61140 между контактами В перем. тока 440 Электрические тепловые потери на контакт при Ie W 11 Электрические тепловые потери на вспомогательный контакт при Ie Ie (15/230 В перем. тока) W 0.2 Механический срок службы Переключения x 106 >0.1 максимальная частота коммутаций Переключения/ч 50 Переменное напряжение AC-3 Расчетная рабочая мощность моторного выключателя P кВт 220 B 230 B P кВт 22 230 В звезда-треугольник P кВт 22 400 B 415 B P кВт 37 400 В звезда-треугольник P кВт 37 500 В P кВт 37 500 В звезда-треугольник P кВт 37 690 В P кВт 30 690 В звезда-треугольник P кВт 30 Расчетный рабочий ток моторного переключателя 230 В Ie A 75 230 В звезда-треугольник Ie A 75 400 В 415 В Ie A 72.5 400 В звезда-треугольник Ie A 72.5 500 В Ie A 53 500 В звезда-треугольник Ie A 53 690 В Ie A 34 690 В звезда-треугольник Ie A 34 AC-21A Расчетный рабочий ток силового выключателя 440 В Ie A 150 AC-23A Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц P кВт 230 В P кВт 37 400 B 415 B P кВт 75 500 В P кВт 90 690 В P кВт 55 Расчетный рабочий ток моторного переключателя 230 В Ie A 126 400 B 415 B Ie A 138 500 В Ie A 128 690 В Ie A 60 постоянное напряжение DC-1, силовой выключатель Л/П = 1 мс Расчетный рабочий ток Ie A 125 Напряжение на контакт, соединенный последовательно В 42 DC-23A, моторный выключатель
Л/П = 15 мс24 В Расчетный рабочий ток Ie A 125 Контакты Количество 1 48 В Расчетный рабочий ток Ie A 125 Контакты Количество 2 60 В Расчетный рабочий ток Ie A 125 Контакты Количество 3 120 В Расчетный рабочий ток Ie A 50 Контакты Количество 3 DC-13, управляющий переключатель Л/П = 50 мс Расчетный рабочий ток Ie A 125 Напряжение на последовательно подключенный контакт В 24 Надёжность управляющей системы при 24 В пост. тока, 10 мА Частота отказов HF < 10-5, < 1 отказа на 100000 соединений Поперечные сечения соединения одно- или многожильные мм2 1 x 70
2 x 25тонкопроволочный с оконечной муфтой согласно DIN 46228 мм2 1 x 50
2 x 16Соединительный винт M6 макс. начальный пусковой момент Нм 5.6 Параметры техники безопасности указания Значения B10d в соответствии с EN ISO 13849-1, таблица C1 Опробованные рабочие характеристики Поперечные сечения соединения Соединительный винт M6 Начальный пусковой момент фунт на дюйм 49.45 Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции Номинальный ток для указания потери мощности In A 160 Потеря мощности на полюс, в зависимости от тока Pvid W 11 Потеря мощности оборудования, в зависимости от тока Pvid W 0 Статическая потеря мощности, не зависит от тока Pvs W 0 Способность отдавать потери мощности Pve W 0 Мин. рабочая температура °C -25 Макс. рабочая температура °C 50 Проверка конструкции IEC/EN 61439 10.2 твёрдость материалов и деталей 10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены. 10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены. 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены. 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены. 10.2.4 Устойчивость к ультрафиолетовому излучению По запросу 10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.7 Ярлыки Требования производственного стандарта выполнены. 10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены. 10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9 Свойства изоляции 10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. 10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). Технические характеристики согласно ETIM 6.0

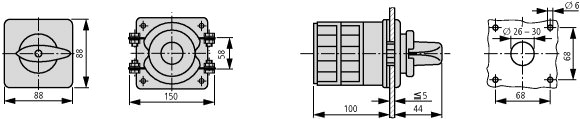

Low-voltage industrial components (EG000017) / Off-load switch (EC001105) Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Changeover switch (ecl@ss8.1-27-37-14-05 [AKF062010]) Model Reverser Number of poles 3 With 0 (off) position Yes With retraction in 0-position No Rated permanent current Iu A 125 Rated operation current Ie at AC-3, 400 V A 72.5 Rated operation power at AC-3, 400 V kW 37 Degree of protection (IP), front side IP65 Number of auxiliary contacts as normally closed contact 0 Number of auxiliary contacts as normally open contact 0 Number of auxiliary contacts as change-over contact 0 Suitable for ground mounting No Suitable for front mounting 4-hole Yes Suitable for distribution board installation No Suitable for intermediate mounting No Complete device in housing No Type of control element Toggle Type of electrical connection of main circuit Screw connection Размеры
IL03801018Z (AWA1150-0365) Кулачковый переключатель: переключатель с положением 0 IL03801018Z2014_12.pdf
