Moeller — . Моторный привод, напряжение управления 24..30В (DС) - 115393
Наличие
Только под заказ.
Ориентировочный срок поставки: 35-49 дней.
Цена
Требуется запрос производителю.
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос сегодня в течение дня.
Этот товар не поставляется торгующим организациям. Подробнее.
Доставка
По всей России.
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Удобно для запроса одной позиции
Программа поставок
Ассортимент Дополнительное оснащение Принадлежности Дистанционный привод, стандартный Расчетная частота эксплуатации DC Стандарт/сертификат UL/CSA, IEC Типоразмер NZM2 Описание Для дистанционного переключения автоматических вылкючателей и силовых разъединителей.
Включение/выключение и сброс посредством длительного или импульсного контакта.
Возможно ручное переключение на месте.
Возможность запирания дистанционного привода в положении 0, до 3 навесных замков (толщина скобы: 4 – 8 мм)

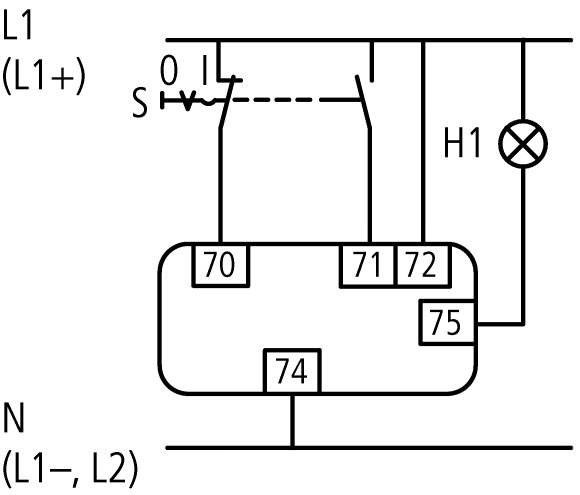

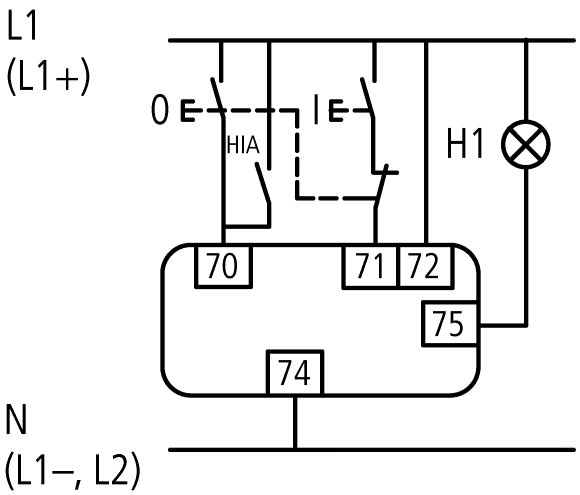

Просьба учесть при проектировании: импульсное контактирование Клемма 70/71: NZM-XR: нагрузка на контакты в соответствии с техническими характеристиками NZM2-XRD: при включении и выключении через контакты подается полный ток! Для управления дистанционными приводами NZM2(3,4)-XR(D)... могут использоваться контактные элементы RMQ. Постоянное контактирование Клемма 75:
NZM-XR: сообщение об эксплуатационной готовности при закрытой и незакрытой крышке. NZM2-XRD: сообщение об эксплуатационной готовности при нахождении ползункового переключателя в положении «Авто». Ползунковый переключатель с 3 положениями: Ручное/Авто/заблокированное для надежной дифференциации рабочих положений. AC-15: 400 В; 2 A DC-13: 220 В; 0.2 A Импульсное контактирование с автоматическим возвратом в нулевое положение после срабатывания переключателя
Цикл переключения:

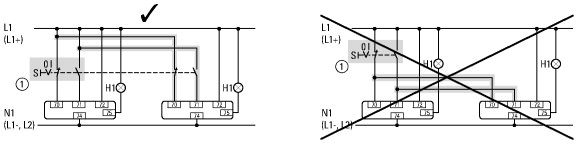

Параллельная схема дистанционных приводов
Время включения мс 110 – 170 Время выключения мс 110 – 170 Номинальное управляющее напряжение источника питания Us В 24 - 30 V DC Количество полюсов 3-/4-полюсн. Применяемое для NZM2(-4)
N(S)2(-4)Информация по проектированию Ползунковый переключатель режимов „Авто“ или „Ручной“
Макс. число контактов вспомогательных контактов: 2 стандартных вспомогательных контакта, 1 вспомогательный выключатель индикации расцепления
Комбинирование с силовым разъединителем PN... невозможно
Комбинирование с механической блокировкой невозможно.
В случае NZM2-XRD не устанавливать двойной вспомогательный контакт M22-CK11(20/02) в среднее гнездо для вспомогательного контактаИнформация по проектированию (каталог для перелистывания) Замыкание контакта и электрические схемы Технические характеристики
Дистанционный привод Номинальное управляющее напряжение источника питания Us В постоянное напряжение Us В пост. тока 24-30 Рабочий диапазон Переменное напряжение x Us 0.85-1.1 постоянное напряжение x Us 0.85-1.1 Расчетная рабочая мощность постоянное напряжение 24 В - 30 В пост. тока P W 450 Минимальная длительность команды при включении мс 100 при выключении мс 100 Механический срок службы Переключения 20000 максимальная частота коммутаций S/h макс. частота коммутаций S/h 120 Поперечные сечения соединения мм² одно-/тонкопроволочный, с оконечной муфтой мм2 0,75 - 2,5 AWG 18 - 14 Bauartnachweis nach IEC/EN 61439
Проверка конструкции IEC/EN 61439 10.2 твёрдость материалов и деталей 10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены. 10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены. 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены. 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены. 10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены. 10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.7 Ярлыки Требования производственного стандарта выполнены. 10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены. 10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9 Свойства изоляции 10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. 10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). Технические характеристики согласно ETIM 6.0
Low-voltage industrial components (EG000017) / Motor operator for power circuit-breaker (EC001030) Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Electrical drive for circuit breakers (ecl@ss8.1-27-37-04-12 [AKF010010]) Type of switch drive Motor drive Rated control supply voltage Us at AC 50HZ V 0 - 0 Rated control supply voltage Us at AC 60HZ V 0 - 0 Rated control supply voltage Us at DC V 24 - 30 Voltage type for actuating DC Апробации
Product Standards UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking UL File No. E140305 UL Category Control No. DIHS CSA File No. 022086 CSA Class No. 1437-01 North America Certification UL listed, CSA certified
Товар на сайте производителя: Moeller 115393
