Moeller — . Кабельный наконечник; 300 кв. мм; типоразмер 3 - 153186

Артикул «Первый ZIP»:860770
Артикул производителя:153186
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: уточняйте у менеджера.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 22.07.2025 в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Количество проводников 3-/4-полюсн.
    Принадлежности Кабельные наконечники
    Применяемое для NZM3(-4), PN3(-4), N3(-4)
    NZM4(-4), N(-4)
    Описание Не проверен UL-/CSA.
    Гильзовые кабельные наконечники для подключения коммутационных устройств в узком исполнении.
    При использовании без крышки NZM3(-4)-XKSA необходимо изолировать кабельный наконечник.
    Поперечные сечения соединения мм2300
    Указания Точные сведения о подходящих типов проводов и требуемого для них обжимного инструмента: см раздел "Проектирование".

    Технические характеристики

    Проектирование
    Указания по проектированию

    В случае многожильных проводов, например, VDE 0295, класс 2, и обжатых по кругу многожильных секторных проводов для обжима кабельного наконечника требуется обжимной инструмент K22, HK60/22 или EK22 фирмы Klauke со следующими обжимными вставками:

    • R22/95 для 95 мм2
    • R22/120 для 120 мм2
    • R22/150 для 150 мм2
    • R22/185 для 185 мм2
    • R22/240 для 240 мм2
    • R22/300 для 300 мм2

    Тонкопроволочные провода могут использоваться с ограничениями. Они должны быть обжаты с использованием оправки или насечек с помощью обжимного инструмента серии 13 или 25 фирмы Klauke.

    Bauartnachweis nach IEC/EN 61439

    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
    10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0
    Installation, isolation and connection material (EG000047) / Crimp cable lug for copper conductors according to DIN 46235 (EC001050)
    Electric engineering, automation, process control engineering / Electrical insulation and connecting material / Lug, conductor sleeve, connector / Crimp cable lug for copper conductors (ecl@ss8.1-27-40-02-03 [AKN512010])
    Bolt dimension metric (M..) 0
    Connecting angle Straight
    Number of fixing holes 1
    Code digit 0
    Nominal cross section mm²300
    Surface protection Tinned

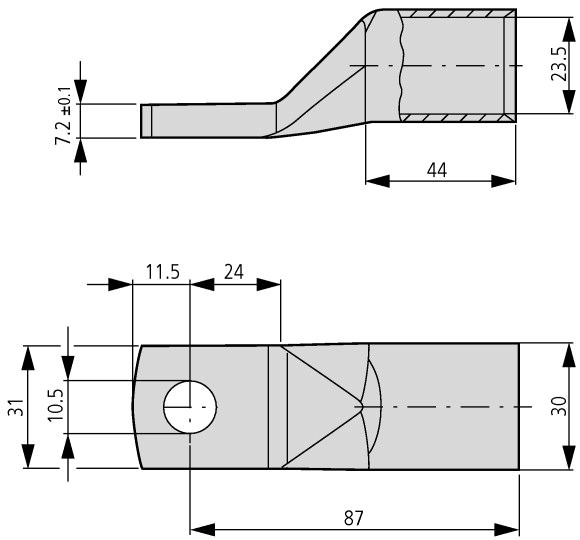

    Размеры

  • IL01219001Z (AWA1230-2049) Cable lugs-NZM3IL01219001Z2012_11.pdf
Товар на сайте производителя: Moeller 153186
