Moeller — . Измерительный модуль и модуль связи для внешнего трансформатора тока - 169832

Артикул «Первый ZIP»:860821
Артикул производителя:169832
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: уточняйте у менеджера.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 22.07.2025 в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Ассортимент Дополнительное оснащение
    Принадлежности Измерительные модули
    Принадлежности Принадлежности диагностика, коммуникация
    Описание

    Для измерения силы тока, напряжения, мощности и энергии.

    Модуль дополнительно требует наличия трех трансформаторов тока и трех модулей съема напряжения, которые подключаются извне. Пригодны стандартные трансформаторы тока от X/5A до 6300 A.

    Электропитание 230 В трехфазного тока

    2 выхода с возможностью настройки (импульс S0, сигнал тревоги,...)

    Интерфейс Modbus RS485 (подчиненное устройство)

    Общий расход энергии сохраняется в модуле по остаточному принципу.

    Визуализация и протоколирование могут осуществляться через дисплеи BreakerVisu (NZM-XMC-MDISP...).

    Количество полюсов 3-/4-полюсн.
    Применяемое для NZM…
    Расчетная частота эксплуатации AC 50/60 Hz
    Стандарт/сертификат IEC 664
    VDE 0110
    UL 94
    IEC 801
    IEC 348
    IEC 571-1
    EN 61000-6-3
    EN 61000-6-1
    EN 61010-1
    EN 61000-4-11
    EN 61000-4-2
    EN 61000-4-3
    EN 61000-4-4
    EN 61000-4-5
    EN 55011
    CE
    Типоразмер NZM1/2/3/4
    указания

    The minimum clearances relative to the NZM circuit-breaker need to be maintained for installation.

    The module can be installed on the input or outgoer side, as well as on a top hat DIN rail.

    The Eaton Modbus Configurator (www.eaton.eu) can be used to set up the module.

    Cannot be combined with NZM-XMC-DISP display device.

    Технические характеристики

    Общая информация
    Размеры (Ш x В x Г) мм52 x 85 x 70
    Вес кг0.21
    Условия окружающей среды
    Рабочая температура °C-10 - +50
    относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) %5 - 95
    Температура окружающей среды
    Хранение ϑ°C-10 - +50
    подходит для высоты up to 2000 m
    Класс защиты IP30
    Электропитание
    Номинальное напряжениеUeВ перем. тока230
    Max. voltage tolerance (%) %- 15/+ 10
    Частота Гц50/60
    Категория перенапряжения Категория III - 300 В перем. тока / 520 В пост. тока (EN 611010)
    Protection A0.5 - 2 (part no. gL or M)
    min. terminal capacity mm21
    Ток
    Расчетный рабочий токIeA перем. тока5 (требуется внешний преобразователь)
    Точность
    Voltage measurement 0,5% +/- 1 знак
    Current measurement 0,5% +/- 1 знак
    Power/energy metering 0,5% +/- 1 знак
    Current / voltage sensors external
    Power Factor 0.5 - 1
    Measuring range limiting: ITF / Shunt 0.2 - 120 %/2 - 120 %
    Messkreis
    Voltage: phase to neutral conductor/phase to phase V AC300/520
    Operation Frequency Hz45 - 65
    Nominal Current A5
    Long-term overload 1.2 x In
    Power consumption for voltage measurement VA0.7
    Power consumption for current measurement: ITF/shunt VA0.9/0.75
    Min. terminal capacity (voltage measurement) mm21
    Min. terminal capacity (current measurement) mm22.5
    Ausgänge
    Opto-isolated transistor outputs NPN
    Maximum switching voltage V DC24
    Maximum switching current mA50
    Maximum frequency Pulse / s5
    Pulse duration ms100

    Bauartnachweis nach IEC/EN 61439

    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
    10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0
    PLC's (EG000024) / Fieldbus, decentr. periphery - communication module (EC001604)
    Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - communications module (ecl@ss8.1-27-24-26-08 [BAA073010])
    Supply voltage AC 50 Hz V195.5 - 253
    Supply voltage AC 60 Hz V195.5 - 230
    Supply voltage DC V0 - 0
    Voltage type of supply voltage AC
    Supporting protocol for TCP/IP No
    Supporting protocol for PROFIBUS No
    Supporting protocol for CAN No
    Supporting protocol for INTERBUS No
    Supporting protocol for ASI No
    Supporting protocol for KNX No
    Supporting protocol for MODBUS Yes
    Supporting protocol for Data-Highway No
    Supporting protocol for DeviceNet No
    Supporting protocol for SUCONET No
    Supporting protocol for LON No
    Supporting protocol for SERCOS No
    Supporting protocol for PROFINET IO No
    Supporting protocol for PROFINET CBA No
    Supporting protocol for Foundation Fieldbus No
    Supporting protocol for EtherNet/IP No
    Supporting protocol for AS-Interface Safety at Work No
    Supporting protocol for DeviceNet Safety No
    Supporting protocol for INTERBUS-Safety No
    Supporting protocol for PROFIsafe No
    Supporting protocol for SafetyBUS p No
    Supporting protocol for other bus systems No
    Radio standard Bluetooth No
    Radio standard WLAN 802.11 No
    Radio standard GPRS No
    Radio standard GSM No
    Radio standard UMTS No
    IO link master No
    System accessory Yes
    Degree of protection (IP) IP30
    With potential separation Yes
    Fieldbus connection over separate bus coupler possible Yes
    Rail mounting possible No
    Wall mounting/direct mounting Yes
    Front build in possible No
    Rack-assembly possible No
    Suitable for safety functions No
    Category according to EN 954-1 -
    SIL according to IEC 61508 None
    Performance level acc. to EN ISO 13849-1 None
    Appendant operation agent (Ex ia) No
    Appendant operation agent (Ex ib) No
    Explosion safety category for gas None
    Explosion safety category for dust None
    Width mm52
    Height mm85
    Depth mm70

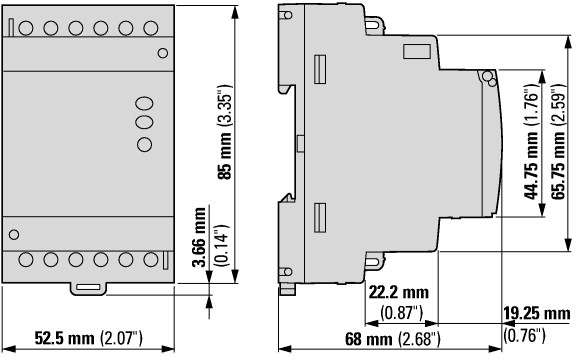

    Размеры

  • 12/13 IL01219006Z (replaces AWA1230-2617)IL01219006Z2013_12.pdf
    05/13 MN01219001Z (ersetzt AWB1230-1630de) - DeutschMN01219001Z_DE.pdf
    05/13 MN01219001Z (replaces AWB1230-1630en) - EnglishMN01219001Z_EN.pdf
