Moeller — . Независимый расцепитель, конденсаторный блок - 229413

Артикул «Первый ZIP»:860852
Артикул производителя:229413
Доп. код производителя:NZM-XCM
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: 35-49 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Ассортимент Дополнительное оснащение
    Принадлежности Расцепитель рабочего тока
    Принадлежности Расцепитель рабочего тока, конденсаторное устройство
    Стандарт/сертификат IEC
    Типоразмер NZM1/2/3/4
    Описание Конденсаторное устройство 230 В 50/60 Гц в сочетании с расцепителем рабочих токов NZM...-XA208-250 AC/DC
    Корпус: класс защиты IP20
    Не проверен UL/CSA
    Обеспечивает надёжное применение автоматического переключателя в качестве выключателя многоконтурной сети в диапазоне от 0 до 110 % Un при постоянном времени отключения 40 мс.
    При отсутствии сетевого напряжения встроенный конденсатор не менее 12 часов подает необходимую энергию для срабатывания расцепителя рабочего тока.
    Расположение конденсаторного устройства задаётся независимо от переключателя.
    Конденсаторное устройство подключать со стороны ввода питания!.
    Указания по проектированию: стандартный вспомогательный контакт (HIN) подключается в качестве замыкающего контакта в серии для катушки расцепителя рабочих токов!
    Стандартный вспомогательный контакт не входит в комплект поставки.
    Применяемое для NZM1(-4), N(S)1(-4)
    NZM2(-4), N(S)2(-4)
    NZM3(-4), N(S)3(-4)
    NZM4(-4), N(S)4(-4)

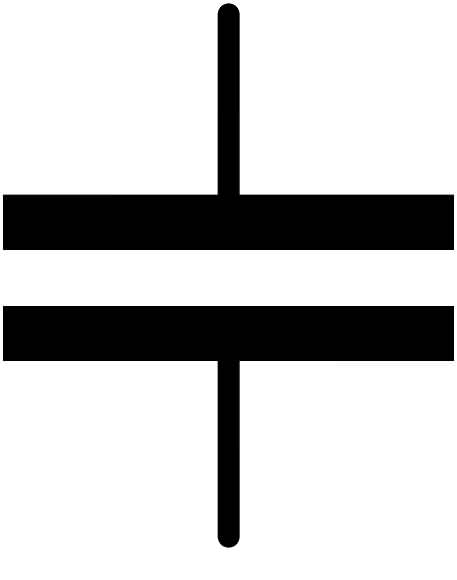

    графические условные обозначения

    Технические характеристики

    Расцепитель рабочего тока для конденсаторного устройства
    Номинальное напряжение UeВ перем. тока230
    Расчетный рабочий токIeмА< 10
    Ток включения (пиковое значение)IeA3
    Поперечные сечения соединения мм²
    одно-/тонкопроволочный, с оконечной муфтой мм21 x (0,5 - 2,5)
    AWG1 x (20 - 14)
    2 x (20 - 16)

    Bauartnachweis nach IEC/EN 61439

    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
    10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0
    Low-voltage industrial components (EG000017) / Shunt release (for power circuit breaker) (EC001023)
    Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Full load current trip (ecl@ss8.1-27-37-04-18 [AKF016010])
    Rated control supply voltage Us at AC 50HZ V230 - 230
    Rated control supply voltage Us at AC 60HZ V230 - 230
    Rated control supply voltage Us at DC V0 - 0
    Voltage type for actuating DC
    Initial value of the undelayed short-circuit release - setting range A0
    End value adjustment range undelayed short-circuit release A0
    Type of electric connection Screw connection
    Number of contacts as normally open contact 0
    Number of contacts as normally closed contact 0
    Number of contacts as change-over contact 0
    Suitable for power circuit breaker Yes
    Suitable for off-load switch Yes
    Suitable for motor safety switch No
    Suitable for overload relay No

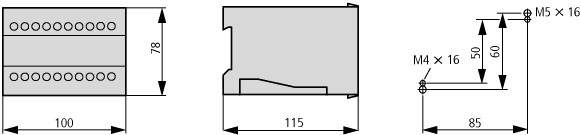

    Размеры

  • IL01219002Z (AWA1230-1918) Конденсаторное устройствоIL01219002Z2010_07.pdf
