Moeller — . Блок задержки - 260154

Артикул «Первый ZIP»:861088
Артикул производителя:260154
Доп. код производителя:UVU-NZM
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: 35-49 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 28.07.2025 в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Ассортимент Дополнительное оснащение
    Принадлежности Расцепители минимального напряжения
    Принадлежности Расцепители минимального напряжения с задержкой отпускания
    Стандарт/сертификат IEC
    Типоразмер NZM1/2/3/4
    Описание Блок задержки для сборки со специальным расцепителем минимального напряжения.
    Применяется для устройств аварийного выключения в сочетании с аварийным нажимным выключателем.
    Не проверен UL/CSA
    Просадки напряжения менее чем на 0,06 - 16 с. не приводят к отключению автоматического выключателя NZM или силового выключателя N.
    Настраиваемое время задержки: 70 мс - 4 с.
    С дополнительным внешним конденсатором: 30.000 мкФ 35 В до 8 с., 90.000 мкФ 35 В до 16 с.
    Необходим специальный расцепитель.
    Не устанавливается одновременно с отдельным опережающим вспомогательным контактом NZM…-XHIV или расцепителем рабочих токов NZM…-XA….
    Блок задержки для отдельной установки. Крепление: DIN рейка или винты.
    Для других рабочих напряжений использовать регулировочный трансформатор.
    Способ подключения с винтовым соединением
    Применяемое для NZM1(-4), 2(-4), 3(-4), 4(-4)
    N(S)1(-4), 2(-4), 3(-4), 4(-4)

    50/60 Гц
    220 В - 240 В
    380 В - 440 В
    480 В - 550 В

    DC/AC
    24 В

    Технические характеристики

    Расцепители минимального напряжения, с задержкой отпускания
    Номинальное напряжениеUeВ
    Переменное напряжение при 50/60 ГцUeВ перем. тока24, 220 - 550
    постоянное напряжениеUeВ пост. тока24
    Ток включения (пиковое значение)IeмА< 500
    потребляемая мощность VA50
    Время задержкиtsdмс70 - 4000
    с дополнительным внешним конденсатором на 90.000 мкФ 35 В с16
    с дополнительным внешним конденсатором на 30.000 мкФ 35 В с8
    Поперечные сечения соединения мм²
    одно-/тонкопроволочный, с оконечной муфтой мм21 x (0,5 - 2,5)
    2 x (0,5 - 1,5)
    AWG1 x (20 - 14)
    2 x (20 - 16)

    Bauartnachweis nach IEC/EN 61439

    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
    10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0
    Low-voltage industrial components (EG000017) / Under voltage coil (EC001022)
    Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Undervoltage trip (ecl@ss8.1-27-37-04-17 [AKF015010])
    Rated control supply voltage Us at AC 50HZ V24 - 550
    Rated control supply voltage Us at AC 60HZ V24 - 550
    Rated control supply voltage Us at DC V24 - 24
    Voltage type for actuating AC/DC
    Type of electric connection Screw connection
    Number of contacts as normally open contact 0
    Number of contacts as normally closed contact 0
    Number of contacts as change-over contact 0
    Delayed Yes
    Suitable for power circuit breaker Yes
    Suitable for off-load switch Yes
    Suitable for motor safety switch No
    Suitable for overload relay No

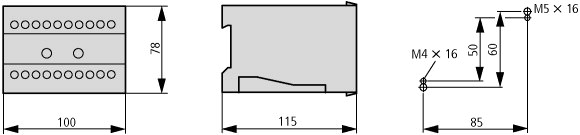

    Размеры

    Конденсаторное устройство
    NZM-XCM
  • IL01219005Z (AWA1230-1814) Расцепители минимального напряжения, с задержкой отпусканияIL01219005Z2010_09.pdf
