Moeller — . Расцепляющий модуль, 8 - 36 A, стандарт, защита двигателя - 171497

Артикул «Первый ZIP»:877607
Артикул производителя:171497
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: уточняйте у менеджера.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций
  • Программа поставок

    Ассортимент Дополнительное оснащение
    Принадлежности Расцепляющий модули
    Основная функция Защита двигателя
    диапазон установки
    Расцепитель перегрузки
    Расцепители перегрузки мин.IrA8
    Расцепители перегрузки макс.IrA36
    Функция с расцепителем максимального тока и защитой от короткого замыкания
    Измеренный ток длительной нагрузки = расчетный рабочий токIu = IeA36
    Расчетная рабочая мощность
    AC-3
    220 B 230 BPкВт7.5
    380 B 400 BPкВт18.5
    440 ВPкВт18.5
    500 ВPкВт22
    660 B 690 BPкВт30
    Подключение к SmartWire-DT нет

    Мощность двигателя

    Номинальный ток двигателя

    AC-3

    220 В

    230 В

    240 В

    380 В

    400 В

    415 В

    440 В

    500 В

    660 В

    690 В

    P

    I

    I

    I

    I

    I

    кВт

    A

    A

    A

    A

    A

    2,2 8,7 - - - -
    3 11,5 - - - -
    4 14,8 8,5 - - -
    5,5 19,6 11,3 10,2 9 -
    7,5 26,4 15,2 13,8 12,1 8,8
    11 - 21,7 19,8 17,4 12,6
    15 - 29,3 26,6 23,4 17
    18,5 - 36 32,8 28,9 20,9
    22 - - - 33 23,8
    30 - - - - 32

    Технические характеристики

    Общая информация
    Стандарты и положения IEC/EN 60947, VDE 0660
    Стойкость к климатическим воздействиям Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
    Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
    Температура окружающей среды
    Хранение ϑ°C-40 - +80
    разомкнут °C-20 - +55
    в капсульном корпусе °C-20 - +40
    Направление подвода питания любая
    Класс защиты
    Устройство IP20
    Соединительные клеммы IP00
    Защита от прикосновения согласно EN 50274 защита от прикосновения пальцами и тыльной стороной кистей рук
    Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27 g25
    Цепи главного тока
    Номинальная устойчивость к импульсу UimpВ перем. тока6000
    Категория перенапряжения / степень загрязнения III/3
    Номинальное напряжение UeВ перем. тока690
    Измеренный ток длительной нагрузки = расчетный рабочий токIu = IeA36
    Номинальная частотаfГц40 - 60
    максимальная частота коммутаций S/h
    макс. частота коммутаций S/h60
    Коммутационная способность двигателя kAeff
    AC-3 до 690 В A36
    Расцепитель
    Температурная компенсация °C-5 - +40 (согласно IEC/EN 60947, VDE 0660)
    -25 - +55 (рабочий диапазон)
    Остаточная ошибка температурной компенсации для T > 40 °C ±55 (Arbeitsbereich)
    Диапазон установок расцепителей перегрузки 0,25 - 1 x Iu
    Расцепители короткого замыкания Расцепляющий модуль, фиксированно установленный: 15,5 x Ir
    с задержкой около 60 мс
    Допуск расцепителя короткого замыкания ± 20%
    Чувствительность к выпадению фаз да

    Bauartnachweis nach IEC/EN 61439

    Технические характеристики для подтверждения типа конструкции
    Номинальный ток для указания потери мощностиInA36
    Потеря мощности на полюс, в зависимости от токаPvidW1.7
    Потеря мощности оборудования, в зависимости от токаPvidW4.9
    Статическая потеря мощности, не зависит от токаPvsW0
    Способность отдавать потери мощностиPveW0
    Мин. рабочая температура °C-25
    Макс. рабочая температура °C55
    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
    10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0

    Low-voltage industrial components (EG000017) / Tripping bloc for power circuit-breaker (EC000617)
    Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Releasing block for circuit breakers (ecl@ss8.1-27-37-04-10 [AKF008010])
    Overload release current setting A8 - 36
    Initial value of the undelayed short-circuit release - setting range A96
    End value adjustment range undelayed short-circuit release A432
    Rated permanent current Iu A36
    Number of poles 3
    Short-circuit release function Delayed

    Характеристики

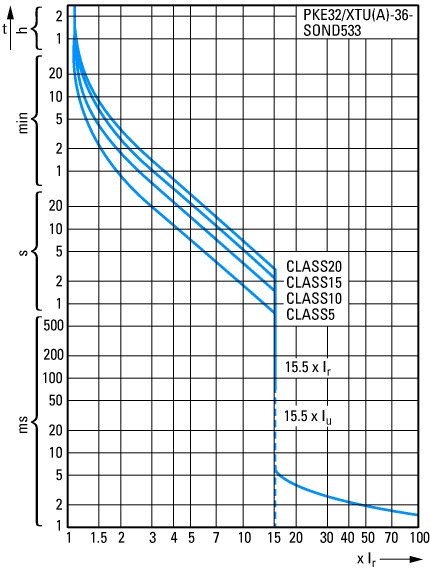

    Характеристики расцепления
  • IL034001ZU Автоматы защиты двигателей PKE…SOND533 для 36 AIL034001ZU2015_06.pdf
    IL034001ZU Disjoncteur-moteur PKE…SOND533 pour 36 AIL034001ZU2015_06.pdf
    Motor starters and "Special Purpose Ratings" for the North American marketver953en.pdf
    Busbar Component Adapters for modern Industrial control panelsver960en.pdf
