Moeller — . Модуль питания SmartWire - 107029

Артикул «Первый ZIP»:878076
Артикул производителя:107029
Доп. код производителя:SWIRE-PF
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: 63-70 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 15.07.2025 в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Подассортимент Модули
    Основная функция Система подключения SmartWire
    Описание Силовой модуль для подачи питания управляющего напряжения.
    - подключение к шлюзу SmartWire в качестве неактивной платы (без адреса).
    указания

    макс. 4 модуля Power на ветвь SmartWire.

    Технические характеристики

    Общая информация
    Стандарты и положения
    Общая информация IEC/EN 60947
    EN 55011
    EN 55022
    IEC/EN 61000-4
    IEC/EN 60068-2-27
    Монтаж DIN рейка IEC/EN 60715 (35 мм) или винтовое крепление с опорами устройства ZB4-101-GF1 (дополнительное оснащение)
    Размеры (Ш x В x Г) мм35 x 90 x 74
    Вес кг0.1
    Поперечные сечения соединения
    одножильный мм20,34…1,5
    тонкопроволочный с оконечной муфтой мм20,34…1,5
    одно- или многожильные AWG22…16
    Стандартная отвёртка мм3.5 x 0.8
    макс. начальный пусковой момент Нм0.6
    Климатические внешние условия
    Температура окружающей среды
    Эксплуатация °C-25-+55
    Хранение °C- 25-+ 70
    Конденсация Предотвратить конденсацию, воспользовавшись соответствующими мерами
    относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) %5-95
    Давление воздуха (эксплуатация) hPa795-1080
    Механические внешние условия
    Класс защиты (IEC/EN 60529, EN50178, VBG 4) IP20
    Категория перенапряжения / степень загрязнения 2
    установочное положение вертикально
    Электромагнитная совместимость (ЭМС)
    Электростатическая разрядка (IEC EN 61000-4-2, уровень 3, ESD) кВ
    Выход воздуха кВ8
    электромагнитные поля (IEC/EN 61000-4-3, RFI)V/m 10
    Подавление радиочастотных помех (EN 55011, EN 55022) Класс A
    Импульсное напряжение (IEC/EN 61000-4-4, уровень 3)
    Кабель питания кВ2
    Сигнальные провода кВ2
    мощные импульсы (скачок напряжения) (IEC/EN 61000-4-5, уровень 2) кВ0.5 (кабели питания симметричны)
    Впуск согласно IEC/EN 61000-4-6 В10
    Прочность изоляции
    Измерение воздушных зазоров и путей утечки тока EN 50178, EN 60947-1, UL 508, CSA C22.2 No 142
    Прочность изоляции EN 50178, EN 60947-1
    Питающее напряжение электроники шлюза и электроники абонентов SmartWire Uшлюз
    Допустимый диапазон 20,4…28,8
    Потеря мощности при 24 В пост. тока Wтип. 1
    Питающее напряжение UAUX (питающее напряжение для переключения абонентов SmartWire, напиример, катушек контакторов)
    Номинальное напряжение UAUX В пост. тока24, -15 %, +20 % (дерейтинг начиная с > 40 °C)
    Допустимый диапазон В пост. тока20,4…28,8, при 45 °C: 21…28,8, при 50 °C: 21,6…28,8, при 55 °C: 22,2…27,6
    Входной ток UAUX при 24 В постоянного тока Aтип.3
    Остаточная пульсация %5
    Посадки напряжения (IEC/EN 61131-2) мс10
    НапряжениеUsВда
    Защита от короткого замыкания со стороны SmartWire нет, внешнее устройство защиты 3 A или FAZ-Z3
    Светодиодные индикаторы
    Питание контакторов SmartWire UAux: зеленый
    MODBUS
    Гальваническое разделение
    для SmartWire для питающего напряжения UAUX: нет
    для питающего напряжения UGateway: нет
    SmartWire
    Техника присоединения Разъем, 6-полюсный
    Кабель данных/энергетический 6-жильный плоский кабель
    Максимальная длина кабеля системы SmartWire Mмакс.4
    Заглушка шины Соединительный штекер
    Адрес абонента keine
    Абонент макс. 4 модуля на ветвь SmartWire
    Адресация отсутствует
    Функция Не абонент SmartWire
    Релейные выходы
    Категория перенапряжения / степень загрязнения II/2
    обычный термический ток IthA4

    Bauartnachweis nach IEC/EN 61439

    Технические характеристики для подтверждения типа конструкции
    Номинальный ток для указания потери мощностиInA0
    Потеря мощности на полюс, в зависимости от токаPvidW0
    Потеря мощности оборудования, в зависимости от токаPvidW0
    Статическая потеря мощности, не зависит от токаPvsW1
    Способность отдавать потери мощностиPveW0
    Мин. рабочая температура °C-25
    Макс. рабочая температура °C55
    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
    10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0

    PLC's (EG000024) / Fieldbus, decentr. periphery - power supply/segment module (EC001600)
    Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - feed and segment module (ecl@ss8.1-27-24-26-10 [BAA071010])
    Supply voltage AC 50 Hz V0 - 0
    Supply voltage AC 60 Hz V0 - 0
    Supply voltage DC V20.4 - 28.8
    Voltage type of supply voltage DC
    Number of HW-interfaces industrial Ethernet 0
    Number of HW-interfaces PROFINET 0
    Number of HW-interfaces RS-232 0
    Number of HW-interfaces RS-422 0
    Number of HW-interfaces RS-485 0
    Number of HW-interfaces serial TTY 0
    Number of HW-interfaces parallel 0
    Number of HW-interfaces Wireless 0
    Number of HW-interfaces other 2
    With optical interface No
    Supporting protocol for TCP/IP No
    Supporting protocol for PROFIBUS No
    Supporting protocol for CAN No
    Supporting protocol for INTERBUS No
    Supporting protocol for ASI No
    Supporting protocol for KNX No
    Supporting protocol for MODBUS No
    Supporting protocol for Data-Highway No
    Supporting protocol for DeviceNet No
    Supporting protocol for SUCONET No
    Supporting protocol for LON No
    Supporting protocol for PROFINET IO No
    Supporting protocol for PROFINET CBA No
    Supporting protocol for SERCOS No
    Supporting protocol for Foundation Fieldbus No
    Supporting protocol for EtherNet/IP No
    Supporting protocol for AS-Interface Safety at Work No
    Supporting protocol for DeviceNet Safety No
    Supporting protocol for INTERBUS-Safety No
    Supporting protocol for PROFIsafe No
    Supporting protocol for SafetyBUS p No
    Supporting protocol for other bus systems Yes
    Radio standard Bluetooth No
    Radio standard WLAN 802.11 No
    Radio standard GPRS No
    Radio standard GSM No
    Radio standard UMTS No
    System accessory Yes
    Degree of protection (IP) IP20
    Type of electric connection Screw connection
    With potential separation No
    With power supply module Yes
    Suitable as segment module Yes
    Remote module No
    Fieldbus connection over separate bus coupler possible Yes
    Bus diagnosis possible No
    Rail mounting possible Yes
    Wall mounting/direct mounting Yes
    Front build in possibl No
    Rack-assembly possible No
    Suitable for safety functions Yes
    Category according to EN 954-1 4
    SIL according to IEC 61508 None
    Performance level acc. to EN ISO 13849-1 None
    Appendant operation agent (Ex ia) No
    Appendant operation agent (Ex ib) No
    Explosion safety category for gas None
    Explosion safety category for dust None
    Width mm35
    Height mm90
    Depth mm74

    Апробации

    Product Standards IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
    UL File No. E29184
    UL Category Control No. NKCR
    CSA File No. 012528
    CSA Class No. 2252-01
    North America Certification UL listed, CSA certified

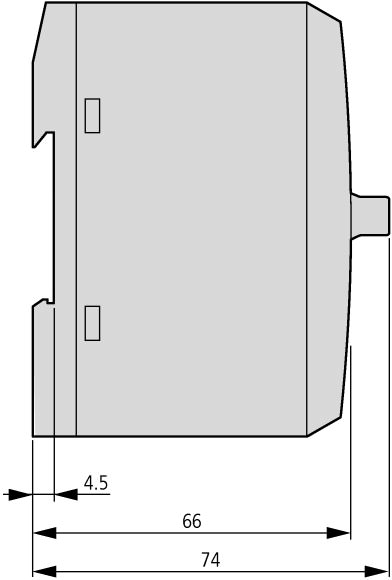

    Размеры

    SWIRE-PF
  • IL03407145Z (AWA1210+1251-2359) Система подключения SmartWireIL03407145Z2011_06.pdf
    MN03402001Z (AWB1210+1251-1587/-1591) Verbindungssystem SmartWire, Module - DeutschMN03402001Z_DE.pdf
    MN03402001Z (AWB1210+1251-1587/-1591) Connection system SmartWire, module - EnglishMN03402001Z_EN.pdf
    MN03402001Z (AWB1210+1251-1587/-1591) système de connexion SmartWire, Modules - françaisMN03402001Z_FR.pdf
    MN03402001Z (AWB1210+1251-1587/-1591) Sistema di collegamento SmartWire, ModuliAWB - italianoMN03402001Z_IT.pdf
