Phoenix Contact — . Клемма для электронных устр-в - EIK1-SVN-24P - 2940799
Наличие
Цена
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос завтра 03.06.2024 в течение дня.
Доставка
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Характеристики товаров
- Шунтирование и маркировка с помощью стандартных принадлежностей для клемм
- Светодиодный индикатор ошибок
- Контроль коротких замыканий и разрывов жилы на стороне датчика
- Индикация состояния (максимальный сигнал) зеленым светодиодом

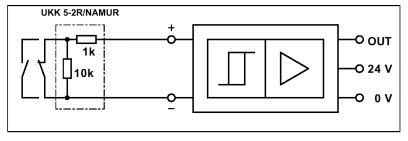

- Контроль механических переключателей с помощью соответствующего резистивного контура
- Цифровой выход на 24 В/50 мА
Окружающие условия
Температура окружающей среды (при эксплуатации) -25 °C ... 50 °C Температура окружающей среды (хранение/транспорт) -25 °C ... 70 °C Входные данные

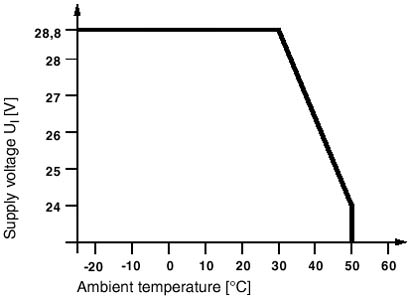

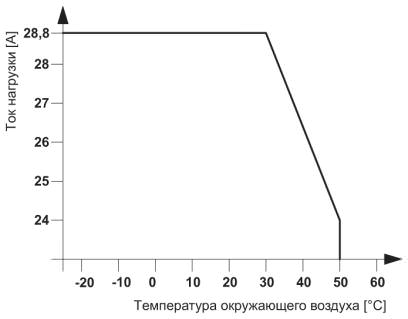

Наименование Питание Диапазон входных напряжений 18,5 В DC ... 28,8 В DC (UVN, см. график зависимости параметров от температуры) Типовой входной ток при UN 70 мА Потребляемый ток, макс. 70 мА (При выходном токе 50 мА) Индикация рабочего напряжения LED зел. Наименование защиты Защита от переполюсовки Защитная цепь / модуль Диод защиты от переполюсовки Частота передачи 1 кГц Наименование Цепь управления Входное номинальное напряжение UN 8,2 В DC ±10 % Индикация ошибок оптический контроль короткого замыкания и обрыва провода с помощью красного светодиода Наименование защиты Диод Зенера 12 В Защитная цепь / модуль Диод Зенера 12 В Частота передачи 1 кГц Точка переключения ≥ 2,1 мА (в проводящем состоянии) ≤ 1,2 мА (в запертом состоянии) 6,3 мА ... 10 мА (при коротком замыкании) 0 мА ... 0,35 мА (при обрыве проводника) Гистерезис переключения около 0,2 мА Внутреннее сопротивление около 1 кΩ Выходные данные
Наименование Сигнальный выход Выходное номинальное напряжение ≤ 100 мВ (в проводящем состоянии) UVN - UR; в запертом состоянии Макс. ток продолжительной нагрузки 50 мА Падение напряжения при макс. рабочем токе ≤ 1,5 В (UR) Наименование защиты Диод Зенера 12 В в качестве безынерционного диода Защитная цепь / модуль Диод Зенера 12 В в качестве безынерционного диода Характеристики клемм
Тип подключения Винтовые зажимы Длина снятия изоляции 8 мм Резьба винтов M3 Сечение жесткого проводника мин. 0,2 мм² Сечение жесткого проводника макс. 4 мм² Сечение гибкого проводника мин. 0,2 мм² Сечение гибкого проводника макс. 2,5 мм² Сечение провода AWG/kcmil, мин. 24 Сечение провода AWG/kcmil, макс. 12 Общие сведения
Монтажное положение на выбор Указания по монтажу устанавливаются в ряд без промежутков Наименование Воздушные пути и пути утечки Стандарты / нормативные документы МЭК 60664 EN 61000-6-2 EN 61000-6-4 Степень загрязнения 2 Категория перенапряжения III
