Phoenix Contact — . Устройство сопряжения с шиной - IL ETH BK DI8 DO4 2TX-XC-PAC - 2701388
Устройство сопряжения с шиной Modbus/TCP(UDP), для эксплуатации в экстремальных условиях, 8 входов 24 В пост. тока, 4 выхода 24 В пост. тока, 500 мА, в комплекте со штекерами для подключения периферийных устройств
Наличие
Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена
Требуется запрос производителю.
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос завтра 07.05.2025 в течение дня.
Доставка
По всей России.
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Удобно для запроса одной позиции
Характеристики товаров
- Возможность подключения до 61 клеммы (16 устройств PCP)
- Ширина 80 мм
- Возможность программирования на C, C++, C#, Visual Basic или других языках высокого уровня
- Возможность обмена данными через сервер OPC
- Автоматическое определение скорости системной шины
- Управление с веб-интерфейсом
- 8 встроенных цифровых входов, 4 цифровых выхода
- 2 разъема RJ45
- Программный интерфейс для доступа по TCP/IP: интерфейс драйверов устройств (DDI), интерфейс полевой шины с поддержкой языка высокого уровня (HFI)
Размеры
Ширина 80 мм Высота 119,8 мм Глубина 71,5 мм Указание по размерам Размеры указаны с учетом штекера Окружающие условия
Температура окружающей среды (при эксплуатации) -40 °C ... 55 °C (См. также главу "Успешно протестированы: Использование при экстремальных окружающих условиях" в паспорте.) -40 °C ... 60 °C (при US < 24,5 В; см. также главу "Успешно протестированы: Использование при экстремальных окружающих условиях" в паспорте.) Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C Температурный класс GRP T2 (-40 °C ... 55 °C, EN 50155) Допустимая отн. влажность воздуха (при эксплуатации) 10 % ... 95 % (согласно DIN EN 61131-2) Допустимая влажность воздуха (хранение / транспортировка) 10 % ... 95 % (согласно DIN EN 61131-2) Давление воздуха (при эксплуатации) 70 кПа ... 106 кПа (До 3000 м над уровнем моря) Давление воздуха (хранение / транспортировка) 70 кПа ... 106 кПа (До 3000 м над уровнем моря) Степень защиты IP20 Общие сведения
Масса 375 г Указания по значениям массы Со штекером Тип монтажа Монтажная рейка Степень защиты III, IEC 61140, EN 61140, VDE 0140-1 Соответствие директиве по ЭМС Испытание на помехозащищённость согл. EN 61000-6-2 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2/IEC 61000-4-2 Критерий В; разряд между контактами 6 кВ; воздушный разряд 8 кВ Испытание на помехозащищённость согл. EN 61000-6-2 Электромагнитные поля согласно EN 61000-4-3/IEC 61000-4-3 Критерий A; напряжённость поля: 10 В/м Испытание на помехозащищённость согл. EN 61000-6-2 Быстрые переходные процессы (всплески) согласно EN 61000-4-4/IEC 61000-4-4 Критерий А; все интерфейсы 1 кВКритерий В; все интерфейсы 2 кВ Испытание на помехозащищённость согл. EN 61000-6-2 Испытание на невосприимчивость к выбросу напряжения EN 61000-4-5/IEC 61000-4-5 Критерий B; кабели питания (пост. тока): 0,5 / 0,5 кВ (симметричный / несимметричный); экран кабеля шины 1 кВ Испытание на помехозащищённость согл. EN 61000-6-2 Защищенность от помех по цепи питания согласно EN 61000-4-6/IEC 61000-4-6 Критерий A; испытательное напряжение 10 В Испытание на излучение помех согл. EN 61000-6-4 EN 55011 Класс A Механические испытания Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 Режим: 25г, продолжительность 11 мс, ударный импульс, полусинусоида Диагностические сообщения Короткое замыкание / перегрузка цифровых выходов да Пропадание питания датчика да Пропадание питания исполнительного элемента да Интерфейсы
Система на базе полевой шины Modbus/TCP (UDP) Наименование Modbus/TCP (UDP) Тип подключения Гнездовая часть разъема RJ45, функция autonegotiation Скорость передачи данных 10/100 MBit/s Среда передачи Ethernet на базе витой пары, с интерфейсом RJ45 Система на базе полевой шины Lokalbus Наименование Локальная шина Inline Тип подключения Распределитель Inline Скорость передачи данных 500 kBit/s / 2 MBit/s (автоматическое распознавание, без комбинированной системы) Питание электронного модуля

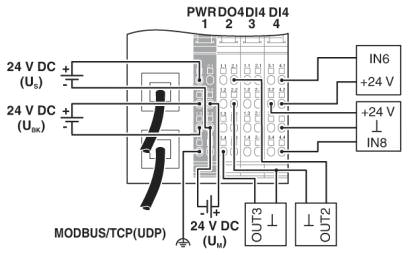

Тип подключения Пружинный зажим Наименование Питание устройства сопряжения с шиной UBK; от цепи питания устройства сопряжения с шиной питание также подается на логическую схему UL (7,5 В) и аналоговую цепь UANA (24 В). Электропитание 24 В DC (С помощью штекера Inline) Диапазон напряжения питания 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) Ток питания 70 мА Потребляемый ток макс. 0,98 А (из UBK) Рассеиваемая мощность Тип. 3 Вт (Прибор, общ.) Напряжение в логической схеме UL 7,5 В DC Потребляемый ток 0,8 А Потребляемая мощность Тип. 1,7 Вт Потенциалы Inline
Напряжение в логической схеме UL 7,5 В DC ±5 % Ток питания при UL макс. 0,8 A DC Напряжение питания главной цепи UM 24 В DC Диапазон напряжения питания UM 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) Ток питания при UM макс. 8 A DC (Сумма UM + US) Потребляемый ток при UM макс. 8 A DC Напряжение питания на сегменте US 24 В DC Диапазон напряжения питания US 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) Ток питания при US макс. 8 A DC (Сумма UM + US) Потребляемый ток при US макс. 8 A DC Напряжение питания периферийных устройств UANA 24 В DC Диапазон напряжения питания UANA 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) Ток питания при UANA макс. 0,5 A DC Цифровые входы
Наименование, вход Цифровые входы Тип подключения Штекер Inline Способ подключения 2-, 3-проводной кабель Количество входов 8 (EN61131-2, тип 1) Время срабатывания, типовое около 500 мкс Защитная схема Защита от переполюсовки стабилитроны Входное напряжение 24 В DC Диапазон входных напряжений, сигнал "0" -30 В DC ... 5 В DC Диапазон входных напряжений, сигнал "1" 15 В DC ... 30 В DC Номинальный входной ток при UIN Тип. 3 мА Типичный входной ток одного канала Тип. 3 мА Временя задержки срабатывания при изменении сигнала с 0 на 1 1,2 мс Временя задержки срабатывания при изменении сигнала с 1 на 0 1,2 мс Цифровые выходы
Наименование, выход Цифровые выходы Тип подключения Штекер Inline Способ подключения 2-, 3-проводной кабель Количество выходов 4 Защитная схема Защита от короткого замыкания, защита от перегрузки Схема свободного хода Выходное напряжение 24 В DC -1 В (при номинальном токе) Номинальное напряжение на выходе 24 В DC Максимальный выходной ток на 1 канал 500 мА Максимальный выходной ток на 1 модуль / клемму 2 А Максимальный выходной ток на 1 модуль 2 А Номинальная индуктивная нагрузка 12 ВА (1,2 Гн; 48 Ом) Номинальная нелинейная нагрузка 12 Вт Номинальная активная нагрузка 12 Вт
