Phoenix Contact — . Устройство защиты от перенапряжений - MT-RS485 - 2762265

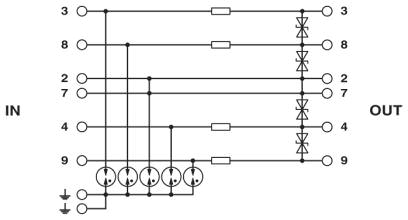

На рисунке показана модель MT-RS485/S

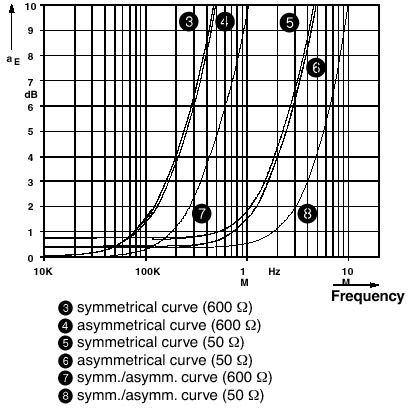

Стандартные характеристики затухания
Модуль для установки на монтажную рейку со схемой грубой и тонкой защиты от перенапряжений RS-485-интерфейсов, монтируется на NS 35/7,5, ширина корпуса: 50 мм
Артикул «Первый ZIP»:118687
Артикул производителя:2762265
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 26.05.2025 в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Коммерческие данные

    Упаковочная единица 5 stk
    Страница каталога Стр. 100 (TT-2002)
    GTIN 4017918064945
    Вес/шт. (без упаковки) 101,950 GRM

  • Размеры

    Высота 77,5 мм
    Ширина 47,6 мм
    Глубина 54,9 мм

    Окружающие условия

    Температура окружающей среды (при эксплуатации) -40 °C ... 60 °C
    Степень защиты IP20

    Общие сведения

    Цвет черный
    Тип монтажа Монтажная рейка: 35 мм
    Исполнение Модуль для установки на монтажную рейку, неразъемный
    Направление действие Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground

    Защитная цепь

    Класс испытания согл. МЭК C2
    C3
    D1
    Класс VDE C2
    C3
    D1
    Максимальное напряжение при длительной нагрузке UC (провод-земля) 12 В DC
    Номинальный ток IN 450 мА (25 °C)
    Эффективный рабочий ток IC при UC ≤ 10 мкA
    Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) 10 кA
    Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) 10 кA
    Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp 500 А
    Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. ≤ 22 В
    Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. ≤ 600 В
    Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. ≤ 22 В
    Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. ≤ 600 В
    Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. ≤ 22 В
    Остаточное напряжение при In (фаза-фаза) ≤ 19 В
    Остаточное напряжение при In (фаза-земля) ≤ 19 В
    Уровень защиты UP (фаза-фаза) ≤ 22 В
    Уровень защиты UP (фаза-земля) ≤ 600 В
    ≤ 22 В
    Время срабатывания tA (фаза-фаза) 1 нс
    Время срабатывания tA (фаза-земля) ≤ 1 нс
    ≤ 100 нс
    Вносимое затухание aE, сим.
    ≤ 0,1 дБ (до 10 кГц)
    Вносимое затухание aE, асим. 0,8 дБ (До 0,1 МГц, системы сопротивлением 50 Ω)
    0,1 дБ (До 10 кГц, системы сопротивлением 600 Ω)
    Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 50 Ом 1,3 МГц
    Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 600 Ом 130 кГц
    Сопротивление на каждую цепь 4,4 Ω

    Характеристики клемм

    Тип подключения Винтовые зажимы
    Тип подключения ВХОД Винтовые клеммы
    Тип подключения ВЫХОД Винтовые клеммы
    Резьба винтов M3
    Длина снятия изоляции 8 мм
    Сечение гибкого проводника мин. 0,2 мм²
    Сечение гибкого проводника макс. 2,5 мм²
    Сечение жесткого проводника мин. 0,2 мм²
    Сечение жесткого проводника макс. 4 мм²
    Сечение провода AWG/kcmil, мин. 24
    Сечение провода AWG/kcmil, макс. 12

    Стандарты и предписания

    Стандарты / нормативные документы МЭК 61643-21

    eCl@ss

    eCl@ss 4.0 27140201
    eCl@ss 4.1 27130801
    eCl@ss 5.0 27130801
    eCl@ss 5.1 27130801
    eCl@ss 6.0 27130807
    eCl@ss 7.0 27130807
    eCl@ss 8.0 27130807

    ETIM

    ETIM 2.0 EC000943
    ETIM 3.0 EC000943
    ETIM 4.0 EC000943
    ETIM 5.0 EC000943

    UNSPSC

    UNSPSC 6.01 30212010
    UNSPSC 7.0901 39121610
    UNSPSC 11 39121610
    UNSPSC 12.01 39121610
    UNSPSC 13.2 39121620
