Phoenix Contact — . Устройство защиты от перенапряжений - D-UFB-V11/BS-B - 2796121

На рисунке показана модель D-UFB-V11/BS-S
Промежуточный штекер с защитой от перенапряжений интерфейсов V.11. Разъемы: Штекер D-SUB-15, гнездо-штекер, монтаж проводников
Артикул «Первый ZIP»:118681
Артикул производителя:2796121
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 26.05.2025 в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Коммерческие данные

    Упаковочная единица 1 stk
    Страница каталога Стр. 126 (TT-2007)
    GTIN 4017918073312
    Вес/шт. (без упаковки) 1,190 GRM

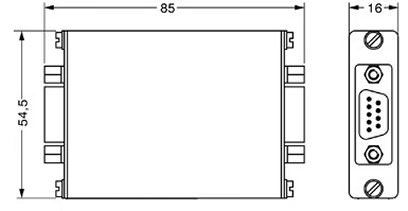

  • Размеры

    Высота 54,5 мм
    Ширина 24,5 мм
    Длина 84,6 мм

    Окружающие условия

    Температура окружающей среды (при эксплуатации) -40 °C ... 60 °C
    Степень защиты IP20

    Общие сведения

    Материал корпуса Алюминий
    Цвет черный
    Стандарты для воздушных путей и путей утечки VDE 0110-1
    IEC 60664-1
    Тип монтажа Соответствующий промежуточный штекер
    Исполнение Промежуточный штекер

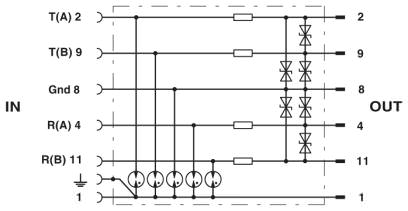

    Направление действие Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground

    Защитная цепь

    Класс испытания согл. МЭК C1
    C2
    C3
    D1
    Класс VDE C1
    C2
    C3
    D1
    Макс. напряжение при длит. нагрузке UC 12 В DC
    Максимальное напряжение при длительной нагрузке UC (провод-провод) 12 В DC
    Максимальное напряжение при длительной нагрузке UC (провод-GND) 12 В DC
    Номинальный ток IN 175 мА (25 °C)
    Эффективный рабочий ток IC при UC ≤ 10 мкA
    Ток защитного проводника IPE ≤ 4 мкA
    Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) 5 кA
    Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) 5 кA
    5 кA
    Суммарный импульсный ток (8/20) мкс 10 кA
    Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. ≤ 22 В
    Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. ≤ 600 В
    Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. ≤ 22 В
    Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. ≤ 600 В
    Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. ≤ 22 В
    Остаточное напряжение при In (фаза-фаза) ≤ 17 В
    Остаточное напряжение при In (фаза-земля) ≤ 33 В
    Уровень защиты UP (фаза-фаза) ≤ 25 В (C2 (4 кВ / 2 кА))
    ≤ 30 В (C2 (10 кВ / 5 кА))
    Уровень защиты UP (фаза-земля) ≤ 700 В (C2 (10 кВ / 5 кА))
    ≤ 30 В (C2 (4 кВ / 2 кА))
    Время срабатывания tA (фаза-фаза) ≤ 1 нс
    Время срабатывания tA (фаза-земля) ≤ 1 нс
    ≤ 100 нс

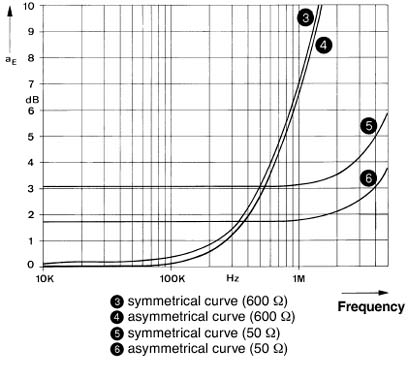

    Вносимое затухание aE, сим. 3,2 дБ (≤ 1 МГц)
    0,4 дБ (≤ 600 кГц)
    Вносимое затухание aE, асим. 1,7 дБ (≤ 1 МГц)
    0,1 дБ (≤ 600 кГц)
    Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом Тип. 5 МГц
    Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом Тип. 500 кГц
    Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 50 Ом Тип. 5 МГц
    Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 600 Ом Тип. 500 кГц
    Сопротивление на каждую цепь 22 Ω
    Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза) C2 (10 кВ / 5 кА)
    Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля) C2 - 10 кВ / 5 кА
    D1 (2,5 кА)

    Характеристики клемм

    Тип подключения D-SUB-15
    Тип подключения ВХОД Розетка D-SUB-15
    Тип подключения ВЫХОД Штекер D-SUB-15
    Способ подключения V.11

    Стандарты и предписания

    Стандарты / нормативные документы МЭК 61643-21

    eCl@ss

    eCl@ss 4.0 27140201
    eCl@ss 4.1 27130801
    eCl@ss 5.0 27130801
    eCl@ss 5.1 27130801
    eCl@ss 6.0 27130807
    eCl@ss 7.0 27130807
    eCl@ss 8.0 27130807

    ETIM

    ETIM 2.0 EC000943
    ETIM 3.0 EC000943
    ETIM 4.0 EC000943
    ETIM 5.0 EC000943

    UNSPSC

    UNSPSC 6.01 30212010
    UNSPSC 7.0901 39121610
    UNSPSC 11 39121610
    UNSPSC 12.01 39121610
    UNSPSC 13.2 39121620
