Phoenix Contact — . Реле сопряжения - PSR-SPP- 24DC/ETP/1X1 - 2986562

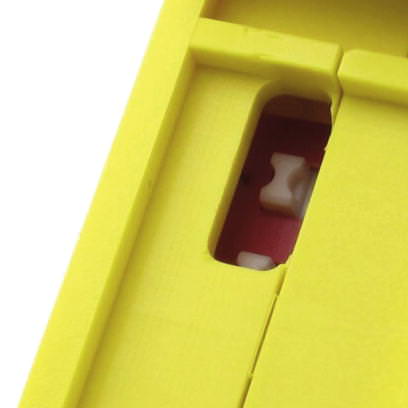

Вид сзади на DIP-переключатели

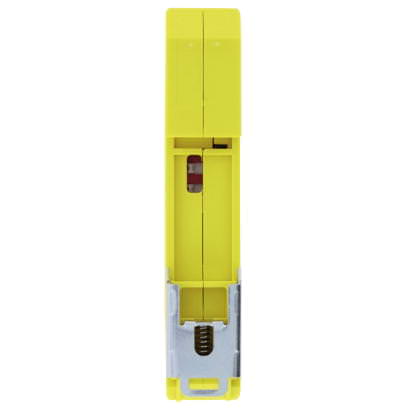

Вид сзади

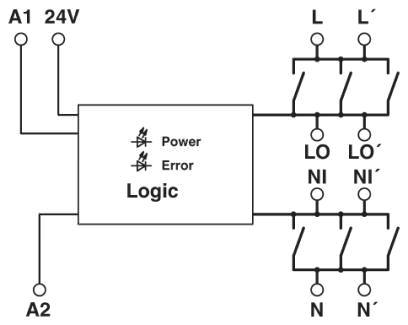

Реле сопряжения для применения в областях с пониженными требованиями согласно SIL 3, передает цифровые выходные сигналы на периферийные устройства, 1 цепь активации, модуль для приложений F&G, фильтр тестовых импульсов, вставной пружинный разъем, ширина 17,5 мм
Артикул «Первый ZIP»:118952
Артикул производителя:2986562
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Характеристики товаров

    • Тонкий корпус 17,5 мм
    • До SIL 3 согласно МЭК 61508
    • Длительный срок службы благодаря фильтрации импульсов при тестировании устройства управления
    • Одна цепь активации

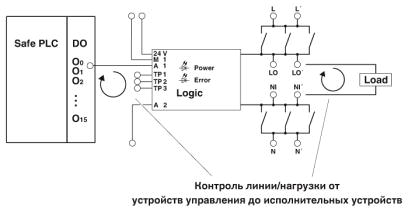

    • Передача цифровых выходных сигналов от бесперебойных устройств управления к периферийным устройствам (клапаны и др.), гальваническая развязка и согласование по мощности

    Коммерческие данные

    Упаковочная единица 1 stk
    Страница каталога Стр. 95 (C-8-2013)
    GTIN 4046356540780
    Вес/шт. (без упаковки) 191,700 GRM

  • Указание

    Ограничение износа ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

    Размеры

    Ширина 17,5 мм
    Высота 112 мм
    Глубина 114,5 мм

    Окружающие условия

    Температура окружающей среды (при эксплуатации) -20 °C ... 55 °C
    Температура окружающей среды (хранение/транспорт) -40 °C ... 65 °C
    Макс. допустимая влажность воздуха (хранение/транспортировка) ≤ 85 % (Среднегодовой показатель; образование конденсата и обледенение недопустимо)
    ≤ 85 % (Отдельно; образование конденсата и обледенение недопустимо)
    Ударопрочность 15г
    Вибрация (при эксплуатации) 2г

    Входные данные

    Входное номинальное напряжение UN 24 В DC
    Диапазон входных напряжений 20,4 В DC ... 26,4 В DC
    Диапазон входных напряжений относительно UN 0,85 ... 1,1
    Входной ток при UN, стандартный 75 мА
    Ток включения, стандартный 200 мА
    Время срабатывания, типовое 30 мс
    Время возврата в состояние готовности 1 c
    Индикатор состояния Светодиод зеленого цвета (питание)

    Выходные данные

    Исполнение контакта 1 цепь активации
    Материал контакта AgNi, покрытие золотом
    Минимальное напряжение переключения 15 В AC/DC
    Максимальное напряжение переключения 250 В AC (125 В постоян. тока)
    Макс. ток продолжительной нагрузки 5 А (Замыкающий контакт, учитывайте кривые изменения характеристик)
    Минимальный пусковой ток 100 мА
    Максимальный пусковой ток 5 А
    Среднеквадрат. значение суммарного тока 25 A2 (ITH2 = I12 + ... + IN2)
    Коммутационная способность минимальная 1,5 Вт

    Общие сведения

    Тип реле Электромеханическое пыленепроницаемое реле.
    Долговечность механическая прибл. 107 коммутационных циклов
    Тип монтажа Установка на монтажной рейке
    Указания по монтажу устанавливаются в ряд без промежутков
    Степень защиты IP20
    Мин. степень защиты на месте установки IP54
    Монтажное положение любой (учитывайте график изменения характеристик в зависимости от температуры)
    Наименование Воздушный путь и путь утечки между цепями
    Стандарты / нормативные документы DIN EN 50178
    Расчетное импульсное напряжение / изоляция 6 кВ / безопасная развязка (посредством защитного резистора)
    Расчетное напряжение изоляции 250 В AC
    Степень загрязнения 2
    Категория перенапряжения III

    Характеристики клемм

    Сечение жесткого проводника мин. 0,2 мм²
    Сечение жесткого проводника макс. 1,5 мм²
    Сечение гибкого проводника мин. 0,2 мм²
    Сечение гибкого проводника макс. 1,5 мм²
    Сечение провода AWG/kcmil, мин. 24
    Сечение провода AWG/kcmil, макс. 16
    Длина снятия изоляции 8 мм
    Тип подключения Пружинные зажимы

    eCl@ss

    eCl@ss 4.0 27371102
    eCl@ss 4.1 27371102
    eCl@ss 5.0 27371901
    eCl@ss 5.1 27371901
    eCl@ss 6.0 27371819
    eCl@ss 7.0 27371819
    eCl@ss 8.0 27371819

    ETIM

    ETIM 2.0 EC001449
    ETIM 3.0 EC001449
    ETIM 4.0 EC001449
    ETIM 5.0 EC001449

    UNSPSC

    UNSPSC 6.01 30211901
    UNSPSC 7.0901 39121501
    UNSPSC 11 39121501
    UNSPSC 12.01 39121501
    UNSPSC 13.2 39121501
