Phoenix Contact — . Реле сопряжения - PSR-SPP- 24DC/FSP2/2X1/1X2 - 2986588

На рисунке показан вариант с винтовыми зажимами
Надежное реле сопряжения для применения в областях с высокими и низкими требованиями, SIL 2, объединяет дискретные выходные сигналы на периферийном устройстве, 2 цепи активации, 1 сигнальный контакт, модуль для применения в состоянии безопасного отключения (Safe State Off), встроенный тестовый импульсный фильтр, вставные клеммы с пружинным усилием, ширина: 17,5 мм
Артикул «Первый ZIP»:118958
Артикул производителя:2986588
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Характеристики товаров

    • Тонкий корпус 17,5 мм
    • Простое контрольное испытание согласно МЭК 61508 благодаря наличию контакта для передачи сообщений
    • Контакты с принудительной коммутацией согласно EN 50205
    • До SIL 2 согласно EN 61508
    • Длительный срок службы благодаря фильтрации импульсов при тестировании устройства управления
    • Передача цифровых выходных сигналов от бесперебойных устройств управления к периферийным устройствам (клапаны и др.), гальваническая развязка и согласование по мощности
    • Две цепи активации

    Коммерческие данные

    Упаковочная единица 1 stk
    Страница каталога Стр. 92 (C-8-2013)
    GTIN 4046356553339
    Вес/шт. (без упаковки) 138,900 GRM

  • Указание

    Ограничение износа ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

    Размеры

    Ширина 17,5 мм
    Высота 112 мм
    Глубина 114,5 мм

    Окружающие условия

    Температура окружающей среды (при эксплуатации) -20 °C ... 55 °C
    Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
    Макс. допустимая влажность воздуха (хранение/транспортировка) ≤ 75 % (Среднегодовой показатель; образование конденсата и обледенение недопустимо)
    ≤ 85 % (Отдельно; образование конденсата и обледенение недопустимо)

    Входные данные

    Входное номинальное напряжение UN 24 В DC
    Диапазон входных напряжений относительно UN 0,85 ... 1,1
    Входной ток при UN, стандартный 55 мА
    Ток включения, стандартный макс. 100 мА
    Время срабатывания, типовое 50 мс
    Время возврата, типовое 50 мс
    Время возврата в состояние готовности 1 c

    Выходные данные

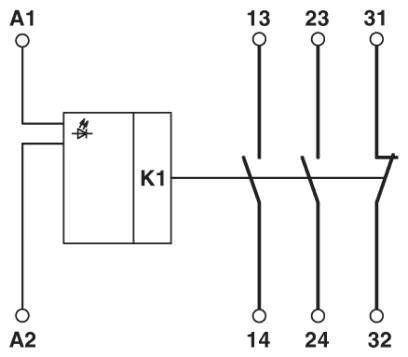

    Исполнение контакта 2 цепи активации без задержки
    1 цепь оповещения без задержки
    Материал контакта AgCuNi, + Au (0,2 мкм)
    Минимальное напряжение переключения 15 В AC/DC
    Максимальное напряжение переключения 250 В AC/DC
    Макс. ток продолжительной нагрузки 5 А (Замыкатель)
    100 мА (Размыкатель)
    Минимальный пусковой ток 5 мА
    Максимальный пусковой ток 5 А
    Среднеквадрат. значение суммарного тока 50 A2 (ITH2 = I12 + I22 + ... + IN2)
    Мощность отключения (активная нагрузка), максимальная 120 Вт (24 В пост. тока, τ = 0 мс, размыкающий контакт: 2,4 Вт)
    192 Вт (48 В пост. тока, τ = 0 мс, размыкающий контакт: 4,8 Вт)
    162 Вт (60 В пост. тока, τ = 0 мс, размыкающий контакт: 6 Вт)
    66 Вт (110 В пост. тока, τ = 0 мс, размыкающий контакт: 11 Вт)
    60 Вт (220 В пост. тока, τ = 0 мс, размыкающий контакт: 22 Вт)
    1250 ВА (250 В AC, τ = 0 мс, размыкающий контакт: 25 ВА)
    Мощность отключения (индуктивная нагрузка), максимальная 72 Вт (24 В пост. тока, τ = 40 мс, размыкающий контакт: 2,4 Вт)
    43 Вт (48 В пост. тока, τ = 40 мс, размыкающий контакт: 4,8 Вт)
    41 Вт (60 В пост. тока, τ = 40 мс, размыкающий контакт: 6 Вт)
    35 Вт (110 В пост. тока, τ = 40 мс, размыкающий контакт: 11 Вт)
    48 Вт (220 В пост. тока, τ = 40 мс, размыкающий контакт: 22 Вт)
    Коммутационная способность минимальная 75 мВт
    Выходные предохранители 10 А gL / gG (Замыкатель)
    6 А gL / gG (Размыкатель)

    Общие сведения

    Тип реле Электромеханическое с принудительным размыканием, пыленепроницаемое реле
    Долговечность механическая прибл. 107 коммутационных циклов
    Тип монтажа Установка на монтажной рейке
    Степень защиты IP20
    Мин. степень защиты на месте установки IP54
    Монтажное положение на выбор
    Категория останова 0
    Наименование Воздушный путь и путь утечки между цепями
    Стандарты / нормативные документы DIN EN 50178/VDE 0160:1998-04
    Расчетное импульсное напряжение / изоляция 6 кВ / безопасное разделение, усиленная изоляция
    Расчетное напряжение изоляции 250 В
    Степень загрязнения 2
    Категория перенапряжения III

    Характеристики клемм

    Сечение жесткого проводника мин. 0,2 мм²
    Сечение жесткого проводника макс. 1,5 мм²
    Сечение гибкого проводника мин. 0,2 мм²
    Сечение гибкого проводника макс. 1,5 мм²
    Сечение провода AWG/kcmil, мин. 24
    Сечение провода AWG/kcmil, макс. 16
    Длина снятия изоляции 8 мм
    Тип подключения Пружинные зажимы

    eCl@ss

    eCl@ss 4.0 27371102
    eCl@ss 4.1 27371102
    eCl@ss 5.0 27371901
    eCl@ss 5.1 27371901
    eCl@ss 6.0 27371819
    eCl@ss 7.0 27371819
    eCl@ss 8.0 27371819

    ETIM

    ETIM 2.0 EC001449
    ETIM 3.0 EC001449
    ETIM 4.0 EC001449
    ETIM 5.0 EC001449

    UNSPSC

    UNSPSC 6.01 30211901
    UNSPSC 7.0901 39121501
    UNSPSC 11 39121501
    UNSPSC 12.01 39121501
    UNSPSC 13.2 39121501
