Phoenix Contact — . Реле безопасности - PSR-SCP- 24DC/ESP4/2X1/1X2 - 2981020

Реле безопасности для применения в областях с высокими и низкими требованиями, SIL 3, сертификат соответствия требованиям EN 50156, Германского Ллойда, а также EN ISO 13849, контроль аварийного останова и управление защитной дверцей, одноканальное, 2 цепи активации, 1 сигнальный контакт, вставные винтовые клеммы, ширина: 22,5 мм
Артикул «Первый ZIP»:119072
Артикул производителя:2981020
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 08.06.2025 в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Характеристики товаров

    • До кат. 4/PL e согласно ISO 13849-1, SILCL 3 согласно МЭК 62061, SIL 3 согласно МЭК 61508
    • Одноканальное управление
    • Безопасное разделение
    • Со снижением пускового тока, подходит для подключения к устройствам, устойчивым к сбоям (PSR-ESP4)

    Коммерческие данные

    Упаковочная единица 1 stk
    Страница каталога Стр. 94 (C-8-2013)
    GTIN 4017918911065
    Вес/шт. (без упаковки) 24,000 GRM

  • Размеры

    Ширина 22,5 мм
    Высота 99 мм
    Глубина 114,5 мм

    Окружающие условия

    Температура окружающей среды (при эксплуатации) -20 °C ... 55 °C
    Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
    Макс. допустимая отн. влажность воздуха (при эксплуатации) 75 %
    Макс. допустимая влажность воздуха (хранение/транспортировка) 75 %

    Входные данные

    Входное номинальное напряжение UN 24 В DC
    Диапазон входных напряжений относительно UN 0,85 ... 1,1
    Входной ток при UN, стандартный 50 мА DC
    Ток включения, стандартный < 1 А
    Напряжение входной, пусковой и обратной цепи 24 В DC
    Время срабатывания, типовое 60 мс (автоматический / ручной пуск)
    Время возврата, типовое 20 мс
    Время возврата в состояние готовности около 1 c
    Индикатор состояния LED зел.

    Выходные данные

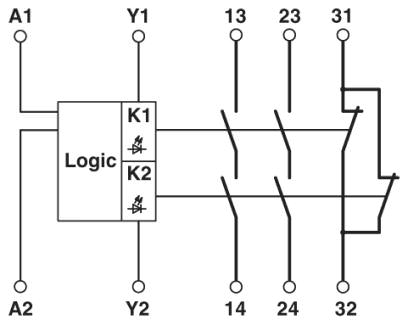

    Исполнение контакта 2 цепи активации
    1 сигнальная цепь (тип В согласно EN 50205)
    Материал контакта AgSnO2золотое покрытие
    Минимальное напряжение переключения 10 В
    Максимальное напряжение переключения 250 В AC/DC
    Макс. ток продолжительной нагрузки 6 А (замык./размык. контакт, высокие требования)
    4 А (замык./размык. контакт, низкие требования)
    Минимальный пусковой ток 10 мА
    Максимальный пусковой ток 6 А
    Среднеквадрат. значение суммарного тока 72 A2 (ITH2 = I12 + I22)
    Мощность отключения (активная нагрузка), максимальная 144 Вт (24 В постоянного тока, τ = 0 мс)
    200 Вт (48 В постоянного тока, τ = 0 мс)
    77 Вт (110 В постоянного тока, τ = 0 мс)
    70 Вт (220 В постоянного тока, τ = 0 мс)
    1500 ВА (250 В AC, τ = 0 мс)
    Мощность отключения (индуктивная нагрузка), максимальная 42 Вт (24 В постоян. тока, τ = 40 мс)
    40 Вт (48 В постоян. тока, τ = 40 мс)
    35 Вт (110 В постоян. тока, τ = 40 мс)
    33 Вт (220 В постоян. тока, τ = 40 мс)
    Коммутационная способность минимальная 0,2 Вт
    Выходные предохранители 6 А gL/gG NEOZED (Высокие требования)
    4 А gL/gG NEOZED (Низкие требования)

    Общие сведения

    Тип реле Электромеханическое с принудительным размыканием, пыленепроницаемое реле
    Долговечность механическая прибл. 107 коммутационных циклов
    Тип монтажа Установка на монтажной рейке
    Степень защиты IP20
    Мин. степень защиты на месте установки IP54
    Монтажное положение На горизонтальные и вертикальные монтажные рейки
    Категория согласно EN 13849-1 4
    Категория останова 0
    Наименование Воздушный путь и путь утечки между цепями
    Стандарты / нормативные документы DIN EN 50178/VDE 0160:1998-04
    Расчетное импульсное напряжение / изоляция 6 кВ / безопасное разделение, усиленная изоляция
    Расчетное напряжение изоляции 250 В
    Степень загрязнения 2
    Категория перенапряжения III
    Материал корпуса Полиамид РА, неусиленный

    Характеристики клемм

    Сечение жесткого проводника мин. 0,2 мм²
    Сечение жесткого проводника макс. 2,5 мм²
    Сечение гибкого проводника мин. 0,2 мм²
    Сечение гибкого проводника макс. 2,5 мм²
    Сечение провода AWG/kcmil, мин. 24
    Сечение провода AWG/kcmil, макс. 12
    Длина снятия изоляции 7 мм
    Резьба винтов M3
    Тип подключения Винтовые зажимы

    eCl@ss

    eCl@ss 4.0 27371102
    eCl@ss 4.1 27371102
    eCl@ss 5.0 27371901
    eCl@ss 5.1 27371901
    eCl@ss 6.0 27371819
    eCl@ss 7.0 27371819
    eCl@ss 8.0 27371819

    ETIM

    ETIM 2.0 EC001449
    ETIM 3.0 EC001449
    ETIM 4.0 EC001449
    ETIM 5.0 EC001449

    UNSPSC

    UNSPSC 6.01 30211901
    UNSPSC 7.0901 39121501
    UNSPSC 11 39121501
    UNSPSC 12.01 39121501
    UNSPSC 13.2 39121501
