Phoenix Contact — . Модуль для установки контактов - HC-M-03/04-MOD-STC - 1585799

График изменения характеристик (6 модулей в корпусе HC-B 24)

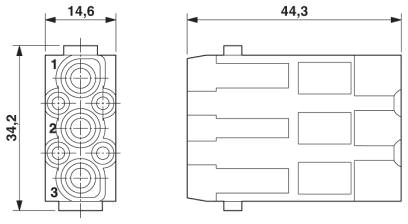

Модуль для штыревых контактов

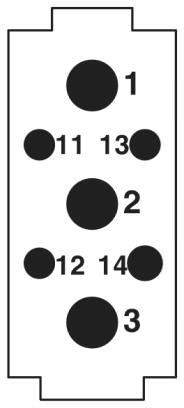

Расположение полюсов, сторона подключения
Модуль HEAVYCON для контактных вставок, защищенные от прикосновения штыревые контакты, 3 силовых контакта / 4 контакта цепи управления, подключение обжимом
Артикул «Первый ZIP»:124912
Артикул производителя:1585799
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 26.05.2025 в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Коммерческие данные

    Упаковочная единица 2 stk
    Минимальный объем заказа 2 stk
    Страница каталога Стр. 469 (C-4-2013)
    GTIN 4046356308397
    Вес/шт. (без упаковки) 13,850 GRM

  • Электрические характеристики

    Указание Для корпусов HEAVYCON типа HC-B6–B48, требуется стопорная рама с шарниром HC-M-MHR..., обжимные контакты, силовые контакты: CK 4,0-ED..., управляющие контакты: CK 1,6-ED... (обжимные контакты не входят в комплект поставки)
    Расчетное напряжение (III/3) 830 В (Контакты цепи питания)
    830 В (Контакты цепи управления)
    Расчетный ток 40 А (Контакты цепи питания)
    10 А (Контакты цепи управления)
    Расчетное импульсное напряжение 8 кВ (Контакты цепи питания)
    8 кВ (Контакты цепи управления)

    Окружающие условия

    Температура окружающей среды (при эксплуатации) -40 °C ... 125 °C

    Механические характеристики

    Сечение 1,5 мм² ... 6 мм² (Контакты цепи питания)
    0,14 мм² ... 2,5 мм² (Контакты цепи управления)
    Сечение AWG 16 ... 10 (Контакты цепи питания)
    26 ... 14 (Контакты цепи управления)
    Длина зачищенной части одной жилы 9 мм (9,6 мм (4-6 мм²))
    8 мм (6 мм (2,5 мм²))
    Диаметр проводника вкл. изоляцию 5 мм (для силовых контактов)
    Циклы установки ≥ 500

    Общие сведения

    Серия HC-M-03/04
    Количество модулей 1
    Способ подключения Обжим (Контакты цепи питания)
    Обжим (Контакты цепи управления)
    Класс воспламеняемости согласно UL 94 V0
    Степень загрязнения 3
    Категория перенапряжения III
    Указания по монтажу Для корпусов высотой ≥ 52 мм. Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания.
    На модуле не могут одновременно использоваться защитные крышки HC-B...-TMB-SD-IP65 и HC-B...-TMS-SD-IP65. Не применяется для оптоволоконных контактов CK1,6-ED-...POF.

    Данные о материале

    Материал, контакт Медный сплав
    Материал, держатель контакта PC

    eCl@ss

    eCl@ss 4.0 272607xx
    eCl@ss 4.1 27260701
    eCl@ss 5.0 27143424
    eCl@ss 5.1 27143424
    eCl@ss 6.0 27143424
    eCl@ss 7.0 27440209
    eCl@ss 8.0 27440209

    ETIM

    ETIM 3.0 EC000438
    ETIM 4.0 EC000438
    ETIM 5.0 EC000438

    UNSPSC

    UNSPSC 6.01 30211923
    UNSPSC 7.0901 39121522
    UNSPSC 11 39121522
    UNSPSC 12.01 39121522
    UNSPSC 13.2 39121522
