Phoenix Contact — . Модуль для установки контактов - HC-M-EMV-ST/3-9,5 - 1636088

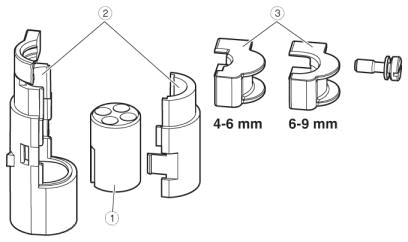

Указания по монтажу: <br/>Изолировать кабель, как показано на рисунке. Экранирующую оплетку завернуть на оболочку кабеля и зафиксировать усадочным кембриком. Вставить держатель контактов в соединитель EMV и смонтировать части металлического корпуса. Обжать жилы с контактами и вставить контакты в держатель (обратить внимание на соответствие полюсов). Установить корпус и вставить соединитель EMV и модуль EMV. И наконец вставить модуль в стопорную раму с шарниром.

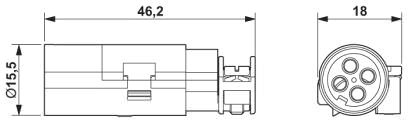

Вилочная контактная вставка

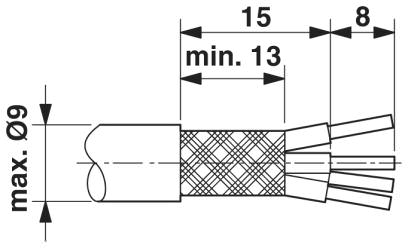

Данные по зачистке
Соединитель HEAVYCON для защиты от ЭМВ, штыревое исполнение, 4-контактный, для подсоединения экранированных проводников с наружным диаметром 3 - 9,5 мм. Для применения в пластмассовом модуле HC-M-EMV-MOD-ST
Артикул «Первый ZIP»:124927
Артикул производителя:1636088
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Коммерческие данные

    Упаковочная единица 1 stk
    Страница каталога Стр. 473 (C-4-2013)
    GTIN 4017918962920
    Вес/шт. (без упаковки) 29,200 GRM

  • Электрические характеристики

    Указание Потенциал корпуса штекерного соединителя, защищенного от электромагнитного излучения, развязан с потенциалом корпуса силового (Schweren) штекерного соединителя
    для демонтажа обжимаемых контактов CK 1,6...ED... (не входит в комплект поставки)
    Хомуты для клемм диапазона 3 мм - 6 мм и 6 мм - 9,5 мм
    Расчетное напряжение (III/3) 50 В
    Расчетный ток 10 А
    Расчетное импульсное напряжение 0,8 кВ
    Полюсов 4

    Окружающие условия

    Температура окружающей среды (при эксплуатации) -40 °C ... 85 °C

    Механические характеристики

    Сечение 0,14 мм² ... 2,5 мм²
    Сечение AWG 26 ... 14
    Длина зачищенной части одной жилы 8 мм (6 мм (при 2,5 мм²))
    Наружный диаметр кабеля 3 мм ... 9,5 мм
    Диаметр проводника вкл. изоляцию 2,4 мм
    Циклы установки ≥ 500

    Общие сведения

    Серия HC-M-EMV
    Способ подключения Обжим
    Класс воспламеняемости согласно UL 94 V0
    Степень загрязнения 3
    Категория перенапряжения III
    Указания по монтажу Высота корпуса ≥ 72 мм.
    Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания.
    Для использования в пластмассовом модуле HC-M-EMV-MOD-ST, используемые обжимные контакты CK1,6-ED-...

    Данные о материале

    Материал, контакт Медный сплав
    Материал, контактная поверхность серебро (или золото)
    Материал, держатель контакта PC

    eCl@ss

    eCl@ss 4.0 272607xx
    eCl@ss 4.1 27260701
    eCl@ss 5.0 27143424
    eCl@ss 5.1 27143424
    eCl@ss 6.0 27143424
    eCl@ss 7.0 27440209
    eCl@ss 8.0 27440209

    ETIM

    ETIM 3.0 EC000438
    ETIM 4.0 EC000438
    ETIM 5.0 EC000438

    UNSPSC

    UNSPSC 6.01 30211923
    UNSPSC 7.0901 39121522
    UNSPSC 11 39121522
    UNSPSC 12.01 39121522
    UNSPSC 13.2 39121522
