Phoenix Contact — . Модуль для установки контактов - HC-M-03-MOD-STC - 1645969

График изменения характеристик (6 модулей в корпусе HC-B 24)
Вилочная контактная вставка

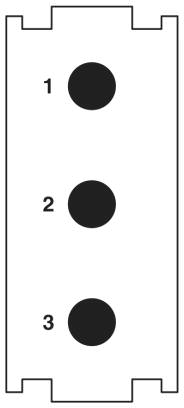

Расположение контактов
Модуль HEAVYCON для контактных вставок, вилочная часть, 3-полюсный, подключение обжимом, без обжимных контактов
Артикул «Первый ZIP»:124944
Артикул производителя:1645969
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 26.05.2025 в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Коммерческие данные

    Упаковочная единица 2 stk
    Минимальный объем заказа 2 stk
    Страница каталога Стр. 469 (C-4-2013)
    GTIN 4017918941918
    Вес/шт. (без упаковки) 14,800 GRM

  • Электрические характеристики

    Указание Для корпусов HEAVYCON типа В6–В48, требуется стопорная рама с шарниром HC-M-MHR... и обжимные контакты CK4,0... . Обжимные контакты не входят в комплект поставки.
    Расчетное напряжение (III/3) 500 В
    Расчетный ток 40 А
    Расчетное импульсное напряжение 6 кВ
    Полюсов 3

    Окружающие условия

    Температура окружающей среды (при эксплуатации) -40 °C ... 125 °C

    Механические характеристики

    Сечение 1,5 мм² ... 10 мм²
    Сечение AWG 16 ... 8
    Длина зачищенной части одной жилы 9 мм (для 1,5 - 2,5 мм²)
    9,6 мм (для 4 мм²...6 мм²)
    15 мм (для 10 мм² / провод ≥ 5 мм в диаметре)
    18 мм (для 10 мм² / провод ≥ 6,4 мм в диаметре)
    Диаметр проводника вкл. изоляцию 7,5 мм
    Циклы установки ≥ 500

    Общие сведения

    Серия HC-M-03
    Количество модулей 1
    Способ подключения Обжим
    Подключение согласно стандарту МЭК / EN
    Класс воспламеняемости согласно UL 94 V0
    Степень загрязнения 3
    Категория перенапряжения III
    Указания по монтажу Высота корпуса ≥ 52 мм.
    Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания.

    Данные о материале

    Материал, контакт Медный сплав
    Материал, контактная поверхность Ag
    Материал, держатель контакта PC
