Phoenix Contact — . Модуль для установки контактов - HC-M-DSUB 09-MOD-ST - 1647530

Вилочная контактная вставка

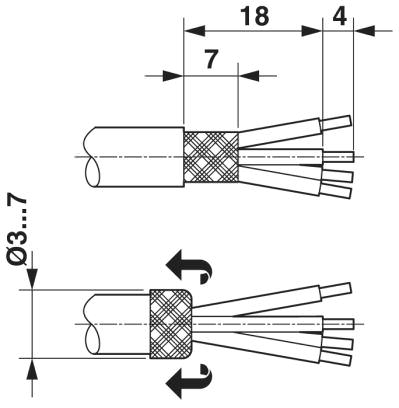

Данные по зачистке; расположение контактов. Применяемый кабель: артикул 14164457

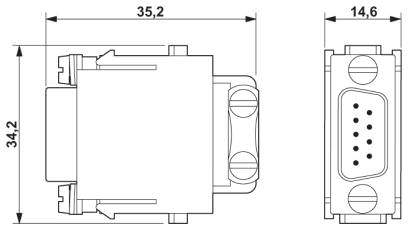

Модуль HEAVYCON для установки штыревых контактов, D-SUB 9, подключение обжимом
Артикул «Первый ZIP»:124946
Артикул производителя:1647530
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 26.05.2025 в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Коммерческие данные

    Упаковочная единица 2 stk
    Минимальный объем заказа 2 stk
    Страница каталога Стр. 475 (C-4-2013)
    GTIN 4017918948771
    Вес/шт. (без упаковки) 27,650 GRM

  • Общие сведения

    Указание Для корпусов HEAVYCON типов B6–B48, требуется стопорная рама с шарниром HC-M-MHR... и обжимными контактами VS-...CD-1,0... согласно DIN 41652. Обжимные контакты не входят в комплект поставки.
    Способ подключения Обжим
    Степень загрязнения 3
    Категория перенапряжения III
    Полюсов 9
    Циклы установки ≥ 500
    Сечение 0,08 мм² ... 0,5 мм²
    Сечение AWG 28 ... 20
    Длина зачищенной части одной жилы 4,2 мм
    Указания по монтажу Высота корпуса >= 52 мм.
    Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. Для механического кодирования применяются штифтовые HC-CST (1676857) и гнездовые ключи HC-CBU (1676860).
    Вывод 8 = B
    Вывод 3 = A

    Окружающие условия

    Температура окружающей среды (при эксплуатации) -40 °C ... 125 °C

    Данные о материале

    Класс воспламеняемости согласно UL 94 V0
    Материал, контакт Медный сплав
    Материал, контактная поверхность Золото
    Материал, держатель контакта PC

    Электрические характеристики

    Расчетное напряжение (III/3) 50 В
    Расчетное импульсное напряжение 0,8 кВ
    Расчетный ток 1 А

    eCl@ss

    eCl@ss 4.0 27140816
    eCl@ss 4.1 27140816
    eCl@ss 5.0 27143424
    eCl@ss 5.1 27143424
    eCl@ss 6.0 27143424
    eCl@ss 7.0 27440209
    eCl@ss 8.0 27440209

    ETIM

    ETIM 3.0 EC000438
    ETIM 4.0 EC000438
    ETIM 5.0 EC000438

    UNSPSC

    UNSPSC 6.01 30211923
    UNSPSC 7.0901 39121522
    UNSPSC 11 39121522
    UNSPSC 12.01 39121522
    UNSPSC 13.2 39121522
