Phoenix Contact — . Корпус - HC-B 24-TMS-100/O1STM40S-EEE - 1460360

Экранирующая способность

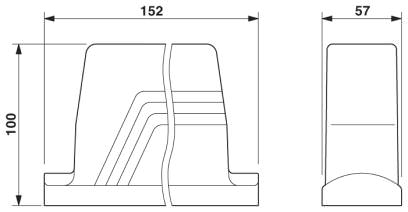

Размерный чертеж

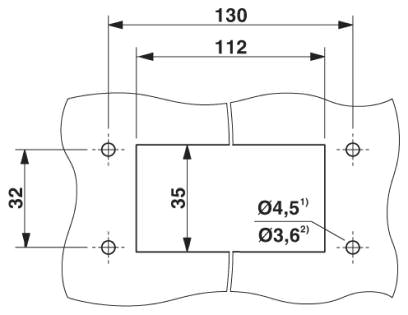

Монтажный вырез<br/><sup>2)</sup> при использовании самонарезающих винтов (Torx® 20, M4)
HEAVYCON ADVANCE кабельная часть B24, с винтовым фиксатором (внутренний шестигранник) из высококачественной стали, стойкий к морской воде алюминий, высота 100 мм, с резьбой 1x M40, кабельный отвод со стороны, без поверхности; проводящее уплотнение (свойства электромагнитной совместимости)
Артикул «Первый ZIP»:125013
Артикул производителя:1460360
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 18.07.2025 в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций
  • Коммерческие данные

    Упаковочная единица 10 stk
    Страница каталога Стр. 525 (C-4-2013)
    GTIN 4046356592819
    Вес/шт. (без упаковки) 457,200 GRM
  • Размеры

    Высота 100 мм
    Ширина 57 мм
    Длина 152 мм
    Длина, монтажный вырез 112 мм
    Ширина Монтажный вырез 35 мм

    Окружающие условия

    Степень защиты корпуса (IP) IP66
    IP68 (0,2 бар 24 ч)
    IP69K
    Степень защиты корпуса (NEMA) 4 (UL50e / NEMA 250)
    4X (UL50e / NEMA 250)
    6P (UL50e / NEMA 250)
    12 (UL50e / NEMA 250)
    Температура окружающей среды (при эксплуатации) -40 °C ... 125 °C

    Общие сведения

    Указание для контактных вставок HC-B24, BB46, D64, DD108, HV10/16, M
    Исполнение B24
    Тип корпуса Сальниковый корпус
    Тип фиксатора Винтовой зажим
    Момент затяжки 3 Нм (Крепежные винты)
    Крепежные винты M6 (головка винта - внутренний шестигранник 5 мм)
    Количество подключаемых кабелей 1
    Отвод кабеля боковое
    Резьбовые элементы без
    Тип резьбового соединения 1x M40
    Материал корпуса Из алюминия, методом литья под давлением, стойкий к морской воде
    Материал поверхность корпуса без покрытия
    Материал, уплотнение NBR, проводящий
    Материал крепления Нержавеющая сталь
    Указания по монтажу Для обеспечения функционирования контакта защитного провода при непрямом подсоединении оба монтажных фланца должны иметь достаточный электрический контакт с металлической монтажной стенкой.
    Для достижения оптимального экранирующего эффекта необходимо снять слой изолирующего порошкового лака со стенки электрошкафа в области профильного уплотнителя. Момент затяжки крепежного винта составляет 3 Нм.
