Phoenix Contact — . Сильноточные клеммы - UHV150-KH/KH - 2130185

На рисунке показана комбинация из моделей UHV 150-AS/AS, UHV 150-KH/AS и UHV 150-KH/KH
1 = Мощные клеммы, с болтовым комплектом AS по обеим сторонам<br/>2 = Мощные клеммы, с одной стороны - клеммная втулка KH, с другой - болтовой комплект AS<br/>3 = Мощные клеммы, с обеих сторон - клеммные втулки KH, для подсоединения кабеля<br/>7 = Разделительная пластина<br/>8 = Концевая крышка<br/>9 = Плоская скоба
Универсальная клемма с винтовым зажимом, сечение: 50 - 150 мм², ширина: 46 мм, цвет: серый
Артикул «Первый ZIP»:91950
Артикул производителя:2130185
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Характеристики товаров

    • Сильноточные разъемы UHV... представлены в различных исполнениях
    • В ассортименте исполнения с кабельным наконечником или прямым разъемом, а также комбинированные варианты
    • Широкий ассортимент принадлежностей, например, соединительная шина для поперечного соединения, обеспечивает возможность надежного и удобного подключения проводов сечением до 240 мм²

    Коммерческие данные

    Упаковочная единица 10 stk
    Страница каталога Стр. 465 (C-3-2013)
    GTIN 4017918052966
    Вес/шт. (без упаковки) 448,600 GRM

  • Общие сведения

    Количество ярусов 1
    Количество точек подключения 2
    Цвет cерый
    Изоляционный материал PA-F
    Класс воспламеняемости согласно UL 94 V2
    Расчетное импульсное напряжение 8 кВ
    Степень загрязнения 3
    Категория перенапряжения III
    Группа изоляционного материала II
    Подключение согласно стандарту МЭК 60947-7-1
    Максимальный ток нагрузки (нижний ярус) 309 А
    Дополнительный текст для кабеля сечением 150 мм² Поперечное сечение
    Номинальный ток IN (нижний ярус) 309 А
    Номинальное напряжение UN 1000 В
    Открытая боковая стенка nein

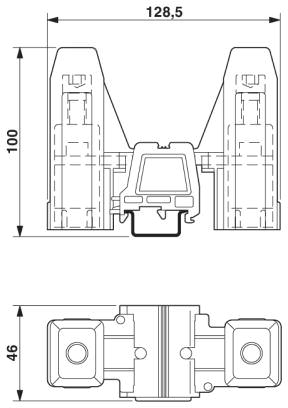

    Размеры

    Длина 128,5 мм
    Ширина 46 мм
    Высота NS 35/15 100 мм

    Характеристики клемм

    Сечение жесткого проводника мин. 35 мм²
    Сечение жесткого проводника макс. 150 мм²
    Сечение гибкого проводника мин. 50 мм²
    Сечение гибкого проводника макс. 150 мм²
    Сечение провода AWG/kcmil, мин. 2
    Сечение провода AWG/kcmil, макс. 300 kcmil
    Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 10 мм²
    Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 150 мм²
    Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 10 мм²
    Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 150 мм²
    2 жестких провода одинакового сечения, мин. 25 мм²
    2 жестких провода одинакового сечения, макс. 50 мм²
    2 гибких провода одинакового сечения, мин. 35 мм²
    2 гибких провода одинакового сечения, макс. 50 мм²
    2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. 25 мм²
    2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. 50 мм²
    Длина снятия изоляции 34 мм
    Резьба винтов M10
    Мин. момент затяжки 25 Нм
    Момент затяжки, макс. 30 Нм
    Тип подключения Болтовые клеммы
    Подключение согласно стандарту DIN 46235
    Сечение, мин. 25 мм²
    Сечение, макс. 150 мм²
    Мин. момент затяжки 25 Нм
    Момент затяжки, макс. 30 Нм
    Подключение согласно стандарту DIN 46 234
    Сечение, мин. 10 мм²
    Сечение, макс. 150 мм²
    Мин. момент затяжки 25 Нм
    Момент затяжки, макс. 30 Нм

    eCl@ss

    eCl@ss 4.0 27141120
    eCl@ss 4.1 27141120
    eCl@ss 5.0 27141120
    eCl@ss 5.1 27141120
    eCl@ss 6.0 27141120
    eCl@ss 7.0 27141120
    eCl@ss 8.0 27141120

    ETIM

    ETIM 2.0 EC000897
    ETIM 3.0 EC000897
    ETIM 4.0 EC000897
    ETIM 5.0 EC000897

    UNSPSC

    UNSPSC 6.01 30211811
    UNSPSC 7.0901 39121410
    UNSPSC 11 39121410
    UNSPSC 12.01 39121410
    UNSPSC 13.2 39121410
