Phoenix Contact — . Клеммные блоки для печатного монтажа - PT 2,5/ 5-7,5-V - 1987986

На рисунке показан 10-контактный вариант изделия
График ухудшения хар-к для 5 конт-в; коэфф-т снижения=1
Клеммы для печатного монтажа, Номинальный ток: 32 А, Номинальное напряжение: 800 В, Размер шага: 7,5 мм, Полюсов: 5, Тип подключения: Винтовые зажимы, Монтаж: пайка, Направление подключения, проводник / печатная плата: 90 °, Цвет: зеленый
Артикул «Первый ZIP»:97377
Артикул производителя:1987986
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 07.06.2025 в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Характеристики товаров

    • Шаг 7,5 мм
    • Большие прямоугольные отверстия для ввода проводов
    • Исполнение с повышенной механической прочностью для больших сечений и напряжений
    • Высокоэластичная защита для проводов, обеспечивающая беспроблемное повторное подключение
    • Винты с комбинированным шлицем

    Коммерческие данные

    Упаковочная единица 100 stk
    Страница каталога Стр. 429 (C-1-2013)
    GTIN 4046356036511
    Вес/шт. (без упаковки) 6,840 GRM

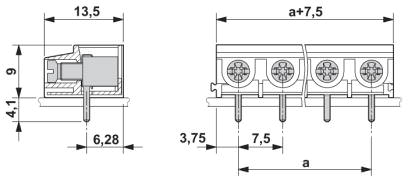

  • Размеры

    Длина 13,5 мм
    Высота 9 мм
    Размер шага 7,5 мм
    Размер a 30 мм
    Размеры штыря 1,0 mm
    Расстояние между штырями 7,5 мм
    Диаметр отверстий 1,3 мм

    Общие сведения

    Серия изделий PT 2,5/..-V
    Группа изоляционного материала I
    Расчетное импульсное напряжение (III/3) 6 кВ
    Расчетное импульсное напряжение (III/2) 6 кВ
    Расчетное импульсное напряжение (II/2) 6 кВ
    Расчетное напряжение (III/3) 500 В
    Расчетное напряжение (III/2) 800 В
    Расчетное напряжение (II/2) 1000 В
    Подключение согласно стандарту EN-VDE
    Номинальный ток IN 32 А
    Номинальное сечение 2,5 мм²
    Максимальный ток нагрузки 32 А (Значение тока кроме всего прочего зависит от количества полюсов, размеров печатных проводников и температуры окружающей среды.)
    Изоляционный материал PA
    Поверхность вывода под пайку Sn
    Класс воспламеняемости согласно UL 94 V0
    Калиберная пробка A3
    Длина снятия изоляции 6,5 мм
    Полюсов 5
    Резьба винтов M3
    Мин. момент затяжки 0,45 Нм
    Момент затяжки, макс. 0,5 Нм

    Характеристики клемм

    Сечение жесткого проводника мин. 0,5 мм²
    Сечение жесткого проводника макс. 4 мм²
    Сечение гибкого проводника мин. 0,5 мм²
    Сечение гибкого проводника макс. 4 мм²
    Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 0,5 мм²
    Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 2,5 мм²
    Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 0,5 мм²
    Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 2,5 мм²
    Сечение провода AWG/kcmil, мин. 20
    Сечение провода AWG/kcmil, макс. 10
    2 жестких провода одинакового сечения, мин. 0,5 мм²
    2 жестких провода одинакового сечения, макс. 1,5 мм²
    2 гибких провода одинакового сечения, мин. 0,5 мм²
    2 гибких провода одинакового сечения, макс. 1,5 мм²
    2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. 0,5 мм²
    2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. 0,75 мм² Данные, относящиеся к прочности зажима, имеют силу только для проводников с наконечниками, установленными с применением обжимного инструмента ZA 3. При использовании кабельных наконечников должны учитываться ограничения в отношения номинального напряжения.
    2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. 0,5 мм²
    2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. 1,5 мм² Данные, относящиеся к прочности зажима, имеют силу только для проводников с наконечниками, установленными с применением обжимного инструмента ZA 3. При использовании кабельных наконечников должны учитываться ограничения в отношения номинального напряжения.
    AWG согласно UL/CUL мин. 20
    AWG согласно UL/CUL макс. 12

    eCl@ss

    eCl@ss 4.0 272607xx
    eCl@ss 4.1 27141109
    eCl@ss 5.0 27141190
    eCl@ss 5.1 27141190
    eCl@ss 6.0 27261101
    eCl@ss 7.0 27440401
    eCl@ss 8.0 27440401

    ETIM

    ETIM 3.0 EC001121
    ETIM 4.0 EC002643
    ETIM 5.0 EC002643

    UNSPSC

    UNSPSC 6.01 30211801
    UNSPSC 7.0901 39121432
    UNSPSC 11 34131203
    UNSPSC 12.01 39121432
    UNSPSC 13.2 39121432
