Phoenix Contact — Клеммные блоки для печатного монтажа - PTSM 0,5/ 8-2,5-H SMD R44 - 1771088

На рисунке показан 3-контактный вариант
Maß M: 22,7 mm
Клеммы для печатного монтажа, Номинальный ток: 6 А, Номинальное напряжение: 160 В, Размер шага: 2,5 мм, Полюсов: 8, Тип подключения: Пружинные зажимы, Монтаж: SMD/THT/THR, Направление подключения, проводник / печатная плата: 0 °, Цвет: черный
Артикул «Первый ZIP»:98338
Артикул производителя:1771088
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Характеристики товаров

    • Компактные клеммы на печатную плату для SMD-монтажа миниатюрной конструкции с шагом 2,5 мм
    • Высокая нагрузочная способность по току позволяет передавать большую мощность

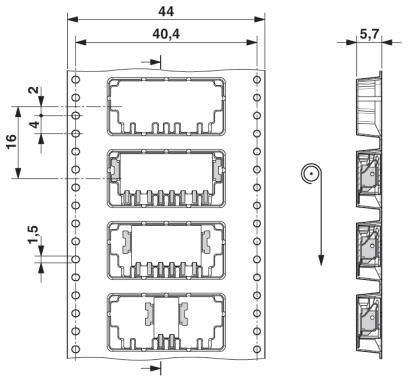

    • Поставляются в лентах согласно МЭК 60286-3 для систем автоматизированного монтажа
    • Прочные запаиваемые опорные элементы для надежного механического закрепления на поверхности
    • Пружинные зажимы для непосредственного подсоединения, с приспособлением для отсоединения
    • Разработаны для применения в технологиях SMT-монтажа

    Коммерческие данные

    Упаковочная единица 770 stk
    Минимальный объем заказа 770 stk
    Страница каталога Стр. 53 (C-1-2013)
    GTIN 4046356459730
    Вес/шт. (без упаковки) 2,430 GRM

  • Размеры

    Длина 9 мм
    Размер шага 2,5 мм
    Размер a 17,5 мм
    Расстояние между штырями 2,5 мм

    Общие сведения

    Серия изделий PTSM 0,5/..-H-SMD
    Группа изоляционного материала IIIa
    Расчетное импульсное напряжение (III/3) 2,5 кВ
    Расчетное импульсное напряжение (III/2) 2,5 кВ
    Расчетное импульсное напряжение (II/2) 2,5 кВ
    Расчетное напряжение (III/3) 32 В
    Расчетное напряжение (III/2) 160 В
    Расчетное напряжение (II/2) 160 В
    Подключение согласно стандарту EN-VDE
    Номинальный ток IN 6 А
    Номинальное сечение 0,5 мм²
    Максимальный ток нагрузки 6 А
    Изоляционный материал LCP
    Поверхность вывода под пайку Sn
    Класс воспламеняемости согласно UL 94 V0
    Длина снятия изоляции 6 мм
    Полюсов 8

    Характеристики клемм

    Сечение жесткого проводника мин. 0,14 мм²
    Сечение жесткого проводника макс. 0,5 мм²
    Сечение гибкого проводника мин. 0,2 мм²
    Сечение гибкого проводника макс. 0,5 мм²
    Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 0,25 мм²
    Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 0,5 мм²
    Сечение провода AWG/kcmil, мин. 24
    Сечение провода AWG/kcmil, макс. 20
    AWG согласно UL/CUL мин. 26
    AWG согласно UL/CUL макс. 20

    eCl@ss

    eCl@ss 4.0 27141109
    eCl@ss 4.1 27141109
    eCl@ss 5.0 27141190
    eCl@ss 5.1 27141190
    eCl@ss 6.0 27261101
    eCl@ss 7.0 27440401
    eCl@ss 8.0 27440401

    ETIM

    ETIM 3.0 EC001121
    ETIM 4.0 EC002643
    ETIM 5.0 EC002637

    UNSPSC

    UNSPSC 6.01 30211801
    UNSPSC 7.0901 39121432
    UNSPSC 11 39121432
    UNSPSC 12.01 39121432
    UNSPSC 13.2 39121432
Товар на сайте производителя: Phoenix Contact 1771088
