Phoenix Contact — . Разъем печатной платы - PT 2,5/ 3-PVH-5,0 - 1704178

На рисунке показан 10-контактный вариант изделия
График ухудшения характеристик в сочетании со штыревой планкой PST 1,3...-LH-5,0; коэфф-т снижения=0,8; поперечное сечение провода=4 мм²
Вилочная часть, Номинальный ток: 14 А, Расчетное напряжение (III/2): 320 В, Полюсов: 3, Размер шага: 5 мм, Технология подключения: Винтовые зажимы, Цвет: зеленый, Поверхность контакта: олово
Артикул «Первый ZIP»:105588
Артикул производителя:1704178
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 24.07.2025 в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Характеристики товаров

    • Поставляются также запатентованные механические ключи
    • Шаг 5,0 мм
    • Высокая механическая жесткость корпусной части благодаря угловой форме
    • Надежная система контактов с высокой нагрузочной способностью по току
    • Высокоэластичная защита для проводов, обеспечивающая беспроблемное повторное подключение
    • Система разъемных соединителей с пятью возможностями установки

    Коммерческие данные

    Упаковочная единица 250 stk
    Страница каталога Стр. 431 (C-1-2013)
    GTIN 4017918994785
    Вес/шт. (без упаковки) 5,080 GRM

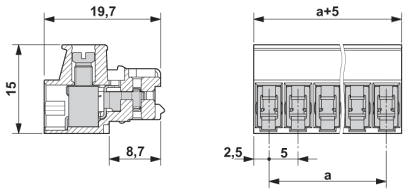

  • Размеры

    Размер шага 5 мм
    Размер a 10 мм

    Общие сведения

    Серия изделий PT 2,5/..-PVH
    Группа изоляционного материала I
    Расчетное импульсное напряжение (III/3) 4 кВ
    Расчетное импульсное напряжение (III/2) 4 кВ
    Расчетное импульсное напряжение (II/2) 4 кВ
    Расчетное напряжение (III/3) 250 В
    Расчетное напряжение (III/2) 320 В
    Расчетное напряжение (II/2) 630 В
    Подключение согласно стандарту EN-VDE
    Номинальный ток IN 13,5 А
    Номинальное сечение 2,5 мм²
    Максимальный ток нагрузки 13,5 А
    Изоляционный материал PA
    Класс воспламеняемости согласно UL 94 V0
    Калиберная пробка A3 / B3
    Длина снятия изоляции 8 мм
    Полюсов 3
    Резьба винтов M3
    Мин. момент затяжки 0,45 Нм
    Момент затяжки, макс. 0,5 Нм

    Характеристики клемм

    Сечение жесткого проводника мин. 0,5 мм²
    Сечение жесткого проводника макс. 4 мм²
    Сечение гибкого проводника мин. 0,5 мм²
    Сечение гибкого проводника макс. 4 мм²
    Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 0,5 мм²
    Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 2,5 мм²
    Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 0,5 мм²
    Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 2,5 мм²
    Сечение провода AWG/kcmil, мин. 20
    Сечение провода AWG/kcmil, макс. 12
    2 жестких провода одинакового сечения, мин. 0,5 мм²
    2 жестких провода одинакового сечения, макс. 1,5 мм²
    2 гибких провода одинакового сечения, мин. 0,5 мм²
    2 гибких провода одинакового сечения, макс. 1,5 мм²
    2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. 0,5 мм² при использовании кабельных наконечников напряжение 250 В достигается только для категории перенапряжения / степени загрязнения II/2
    2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. 0,75 мм² при использовании кабельных наконечников напряжение 250 В достигается только для категории перенапряжения / степени загрязнения II/2
    2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. 0,5 мм² при использовании кабельных наконечников напряжение 250 В достигается только для категории перенапряжения / степени загрязнения II/2
    2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. 1,5 мм² при использовании кабельных наконечников напряжение 250 В достигается только для категории перенапряжения / степени загрязнения II/2
    AWG согласно UL/CUL мин. 26
    AWG согласно UL/CUL макс. 12

    eCl@ss

    eCl@ss 4.0 272607xx
    eCl@ss 4.1 27141109
    eCl@ss 5.0 27141190
    eCl@ss 5.1 27141190
    eCl@ss 6.0 27261101
    eCl@ss 7.0 27440401
    eCl@ss 8.0 27440402

    ETIM

    ETIM 3.0 EC001121
    ETIM 4.0 EC002638
    ETIM 5.0 EC002638

    UNSPSC

    UNSPSC 6.01 30211801
    UNSPSC 7.0901 39121432
    UNSPSC 11 34131203
    UNSPSC 12.01 39121432
    UNSPSC 13.2 39121432
