Phoenix Contact — . Шинный штекер D-SUB - SUBCON-PLUS-PROFIB/90X/PG/M12 - 2902728

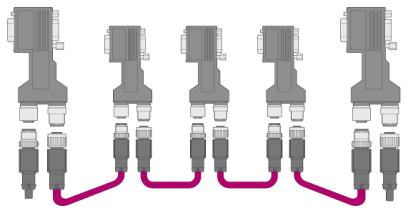

Шинная/линейная структура

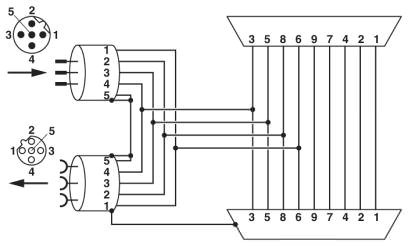

Функциональная схема SUBCON-PLUS-PROFIB/...M12

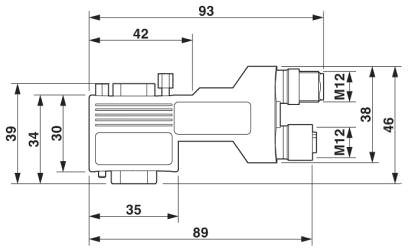

Размерный чертеж SUBCON-PLUS...90X...M12, длинная модель 90°

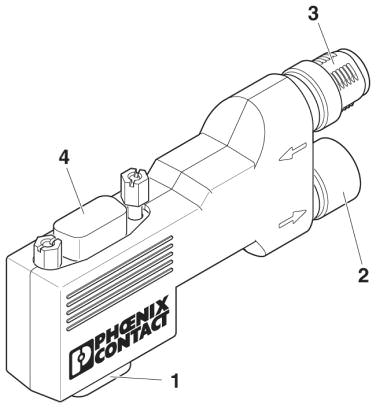

Функциональные элементы<br/>1 = D-SUB-9<br/>2 = выходящий разъем M12<br/>3 = входящий разъем M12<br/>4 = D-SUB разъем PG (в зависимости от варианта)
Штекер D-SUB, 9 контактов, штыревой, с гнездом PG-D-SUB, расположение контактов: 3,5,6,8; два подвода для кабеля M12 (кодировка B) под углом 90°. Шинная система: PROFIBUS DP до 12 Мбит/с. Нагрузочный резистор через отдельный терминатор M12. Длинная версия; совместимость с S7.
Артикул «Первый ZIP»:108411
Артикул производителя:2902728
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 22.07.2025 в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Характеристики товаров

    • Простота ввода в эксплуатацию, Plug-and-Play
    • Безошибочная установка, в частности в серийном производстве оборудования
    • Быстрое подключение благодаря системе фиксации M12-SPEEDCON
    • Малый вес
    • PROFIBUS
    • Специально для S7 300
    • Терминирование с помощью нагрузочного резистора М12
    • Вариант с разъемом для программирования
    • Адаптер для сред IP20 и IP67
    • Сквозное экранирование от М12 к D-SUB

    Коммерческие данные

    Упаковочная единица 1
    GTIN 4046356672580

  • Размеры

    Ширина 16 мм
    Высота 41 мм
    Длина 93 мм

    Окружающие условия

    Температура окружающей среды (при эксплуатации) -30 °C ... 80 °C
    Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
    Температура окружающей среды (при монтаже) -20 °C ... 80 °C
    Допустимая отн. влажность воздуха (при эксплуатации) 10 % ... 75 % (при +25 ℃, без образования конденсата)
    Высота 5000 м (Ограничение см. в заявлении производителя)

    Общие сведения

    Шинная система PROFIBUS DP
    Сигнал PROFIBUS
    Крепежные винты SUBCON 4-40 UNC
    Момент затяжки 0,4 Нм
    Материал корпуса Полиамид
    Расположение выводов 3, 5, 6, 8

    Характеристики клемм

    Подключение Штекерная часть разъема D-SUB
    Полюсов 9
    Тип подключения Вилка D-SUB
    Нагрузочный резистор отдельно посредством нагрузочного резистора М12
    Подключение Вход для программирования
    Полюсов 9
    Тип подключения Розетка D-SUB
    Подключение Штекер M12
    Полюсов 5
    Тип подключения Штекерный соединитель M12, с механич. ключом B
    Момент затяжки 0,4 Нм
    Подключение Розетка M12
    Полюсов 5
    Тип подключения Штекерный соединитель M12, с механич. ключом B
    Момент затяжки 0,4 Нм

    eCl@ss

    eCl@ss 4.0 272607xx
    eCl@ss 4.1 27260701
    eCl@ss 5.0 27143424
    eCl@ss 5.1 27143424
    eCl@ss 6.0 27143424
    eCl@ss 7.0 27440209
    eCl@ss 8.0 27440302

    ETIM

    ETIM 3.0 EC001132
    ETIM 4.0 EC001132
    ETIM 5.0 EC001132

    UNSPSC

    UNSPSC 6.01 30211802
    UNSPSC 7.0901 39121402
    UNSPSC 11 39121402
    UNSPSC 12.01 39121402
    UNSPSC 13.2 39121402
