Phoenix Contact — . Пассивный модуль - FLKM 50/KDS3-MT/PPA/S7-300 - 2304490

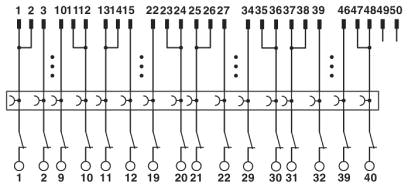

Схема подключения FLKM 50/KDS3-MT/PPA/S7-300
Интерфейсный модуль VARIOFACE для Siemens SIMATIC® S7-300 с маркировкой SIMATIC® (1-40), с ножевыми размыкателями и контрольными гнездами, ширина модуля: 214 мм
Артикул «Первый ZIP»:109444
Артикул производителя:2304490
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Характеристики товаров

    • Маркировка цифрами (1-40)
    • Специально для S7-300 (вместе с фронтальным адаптером FLKM 50-PA-S300, артикул № 2294445)

    Коммерческие данные

    Упаковочная единица 1 stk
    Страница каталога Стр. 482 (C-7-2013)
    GTIN 4017918977795
    Вес/шт. (без упаковки) 375,760 GRM

  • Размеры

    Ширина 214 мм
    Высота 77 мм
    Глубина 61 мм

    Окружающие условия

    Температура окружающей среды (при эксплуатации) -20 °C ... 50 °C
    Температура окружающей среды (хранение/транспорт) -20 °C ... 70 °C

    Общие сведения

    Номинальное напряжение UN 60 В DC
    Макс. нагрузочная способность на ответвление 1 А
    Полюсов 50
    Индикатор состояния Нет
    Испытательное напряжение 500 В (50 Гц, 1 мин)
    Испытательное напряжение, контакт / контакт 500 В AC
    Монтажное положение на выбор
    Указания по монтажу устанавливаются в ряд без промежутков
    Стандарты / нормативные документы МЭК 60664
    DIN EN 50178
    МЭК 62103
    Степень загрязнения 2
    Категория перенапряжения III
    Расчетное импульсное напряжение 0,8 кВ

    Данные по подключению Подключение 1

    Наименование, подключение Уровень полевых устройств
    Тип подключения Винтовые клеммы с ножевыми размыкателями
    Полюсов 40
    Сечение жесткого проводника мин. 0,2 мм²
    Сечение жесткого проводника макс. 4 мм²
    Сечение гибкого проводника мин. 0,2 мм²
    Сечение гибкого проводника макс. 2,5 мм²
    Сечение провода AWG/kcmil, мин. 24
    Сечение провода AWG/kcmil, макс. 12
    Длина снятия изоляции 8 мм
    Резьба винтов M3

    Данные по подключению Подключение 2

    Наименование, подключение Уровень управления
    Количество точек подключения 1
    Тип подключения IDC / FLK - штыревой разъем (2,54 мм)
    Полюсов 50

    Поддерживаемые устройства управления

    Управление SIEMENS S7-300 / ET 200 M
    - подходящие платы ввода-вывода CPU 313C-2DP
    CPU 314C-2PtP
    6ES7 321-1BL00-0AA0
    6ES7 322-1BL00-0AA0
    6ES7 323-1BL00-0AA0
    6ES7 331-7NF00-0AB0
    6ES7 331-7PF01-0AB0
    6ES7 331-7PF11-0AB0
    6ES7 350-2AH01-0AE0
    6ES7 357-4AH01-0AE0
    CPU 314C-2DP
    6ES7 332-5HF00-0AB0
    6ES7 331-7NF10-0AB0
    6ES7 331-1KF01-0AB0
    CPU 313C
    CPU 313C-2PtP
    Управление ALLEN-BRADLEY PLC 5
    - подходящие платы ввода-вывода 1771 OBN

    eCl@ss

    eCl@ss 4.0 27250313
    eCl@ss 4.1 27250313
    eCl@ss 5.0 27250313
    eCl@ss 5.1 27250313
    eCl@ss 6.0 27371601
    eCl@ss 7.0 27371601
    eCl@ss 8.0 27371601

    ETIM

    ETIM 2.0 EC001437
    ETIM 3.0 EC001437
    ETIM 4.0 EC001437
    ETIM 5.0 EC001437

    UNSPSC

    UNSPSC 6.01 30211824
    UNSPSC 7.0901 39121421
    UNSPSC 11 39121421
    UNSPSC 12.01 39121421
    UNSPSC 13.2 39121421
