Phoenix Contact — . Измерительный преобразователь частоты - MCR-F-UI-DC - 2814605

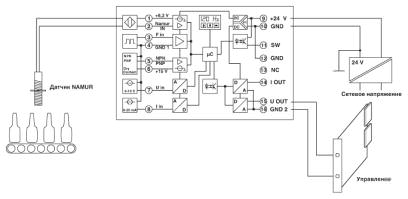

Пример использования: измерение расхода

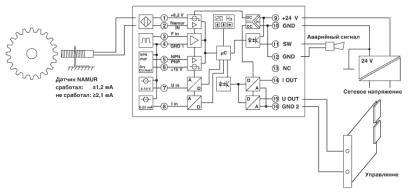

Пример использования: измерение скорости вращения привода
Измерительный частотный преобразователь MCR, программируемый, для преобразования сигнала частоты в аналоговый сигнал, с гальванической развязкой трех цепей и конфигурируемым выходом
Артикул «Первый ZIP»:110525
Артикул производителя:2814605
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Характеристики товаров

    • Программирование посредством пленочной клавиатуры или ПО
    • Индикация входных или выходных сигналов
    • Развязка 3 цепей
    • Аналоговый переключающий выход
    • Для датчиков NAMUR, сухих контактов, генераторов частоты и транзисторных выходов NPN-/PNP
    • Частота до 120 кГц

    Коммерческие данные

    Упаковочная единица 1 stk
    Страница каталога Стр. 144 (C-7-2013)
    GTIN 4017918168827
    Вес/шт. (без упаковки) 234,900 GRM

  • Указание

    Ограничение износа ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

    Размеры

    Ширина 45 мм
    Высота 75 мм
    Глубина 110 мм

    Окружающие условия

    Температура окружающей среды (при эксплуатации) -20 °C ... 65 °C (для специфицированных данных)

    Входные данные

    Вход сигнала частоты Вход сигнала частоты
    Конфигурируемый / программируемый есть
    Диапазон измерения частоты 0,1 Гц ... 120 кГц
    Применяемые входные источники Транзисторные выходы n-p-n / p-n-p
    Инициатор NAMUR
    сухие контакты реле
    Генератор импульсов
    Напряжение питания датчика около 15 В DC
    Ток питания датчика макс. 25 мА (постоянный)
    Уровень сигнала 2 В(ОП) (для прямоугольных импульсов с частотой 0,1 Гц ... 120 кГц)
    2 В(ОП) (для синусоидальных сигналов с частотой 8 ... 120 кГц)
    13 В(ОП) (для синусоидальных сигналов с частотой 1 ... 120 кГц)
    макс. амплитуда на входе 30 В (включая постоянный ток)
    Форма импульса на выбор
    Длительность импульса ≥ 1 мкс
    Разрешение измеренного значения > 12 бит
    Время цифроаналогового преобразования ≤ 32 мс
    Сигнальный вход Вход сигнала тока (функция разделительного усиления)
    Конфигурируемый / программируемый есть
    Входной сигнал тока 0 мА ... 20 мА (настраивается пользователем)
    Входное сопротивление, вход тока 200 Ω
    Разрешение измеренного значения 14 бит (полный диапазон)
    Ступенчатая характеристика (10-90%) < 25 мс
    Сигнальный вход Вход сигнала напряжения (функция разделительного усиления)
    Конфигурируемый / программируемый есть
    Входной сигнал напряжения 0 В ... 10 В (настраивается пользователем)
    Входное сопротивление, вход напряжения 95 кΩ
    Разрешение измеренного значения 14 бит (полный диапазон)
    Ступенчатая характеристика (10-90%) < 25 мс

    Выходные данные

    Наименование, выход выход напряжения
    Количество входов 1
    Конфигурируемый / программируемый есть
    Выходной сигнал, напряжение 0 В ... 10 В
    0 В ... 5 В
    10 В ... 0 В
    5 В ... 0 В
    макс. выходное напряжение 12,5 В
    Нагрузка / выходная нагрузка, выход напряжения ≥ 500 Ω
    Наименование, выход выход тока
    Конфигурируемый / программируемый есть
    Выходной сигнал, ток 0 мА ... 20 мА
    4 мА ... 20 мА
    20 мА ... 0 мА
    20 мА ... 4 мА
    макс. выходной ток 25 мА
    Нагрузка / выходная нагрузка, выход тока ≤ 500 Ω

    Выходной переключающий контакт

    Наименование, выход Транзисторный выход p-n-p
    Описание выходов подает питающее напряжение на клемму SW, с нагрузкой 100 мА, без защиты от короткого замыкания

    Выходные данные

    Ступенчатая характеристика (10-90%) < 25 мс

    Питание

    Диапазон напряжения питания 20 В DC ... 30 В DC
    Потребляемый ток, макс. < 60 мА (без нагрузки, без переключающих выходов)

    Характеристики клемм

    Тип подключения вставные винтовые клеммы
    Сечение жесткого проводника мин. 0,2 мм²
    Сечение жесткого проводника макс. 2,5 мм²
    Сечение провода AWG/kcmil, мин. 24
    Сечение провода AWG/kcmil, макс. 14
    Сечение гибкого проводника мин. 0,2 мм²
    Сечение гибкого проводника макс. 2,5 мм²
    Длина снятия изоляции 8 мм
    Резьба винтов M3

    Общие сведения

    Ошибка передачи, макс. ≤ 0,15 % (от измеренного значения)
    Ошибка передачи, стандартная 0,1 %
    Температурный коэффициент, максимальный 0,015 %/K
    Температурный коэффициент, стандартн. 0,01 %/K
    Настройка нуля ± 25 %
    Калибровка измерительного диапазона ± 25 %
    Ступенчатая характеристика (10-90%) < 25 мс
    Индикатор состояния ЖК-дисплей
    Органы управления Пленочно-контактная клавиатура с 3 кнопками и ЖК-дисплей
    Защитная схема Защита от бросков тока при переходных процессах
    Защита от переполюсовки
    Испытательное напряжение, вход / выход / питание 1,5 кВ (50 Гц, 1 мин)
    Цвет зеленый
    Материал корпуса ASA-PC (V0)
    Монтажное положение на выбор
    Соответствие нормам Соответствие CE
    UL, США / Канада Класс I, раздел 2, группы A, B, C, D или неопасные помещ.
    GL Германский Ллойд

    eCl@ss

    eCl@ss 4.0 27210904
    eCl@ss 4.1 27210904
    eCl@ss 5.0 27210904
    eCl@ss 5.1 27210904
    eCl@ss 6.0 27210904
    eCl@ss 7.0 27210904
    eCl@ss 8.0 27210904

    ETIM

    ETIM 2.0 EC001442
    ETIM 3.0 EC001442
    ETIM 4.0 EC001442
    ETIM 5.0 EC002299

    UNSPSC

    UNSPSC 6.01 30211506
    UNSPSC 7.0901 39121008
    UNSPSC 11 39121008
    UNSPSC 12.01 39121008
    UNSPSC 13.2 39121008
