Phoenix Contact — . Разделительные усилители - MCR-FL-C-UI-2UI-DCI-NC - 2814867

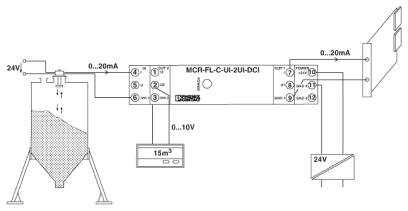

Пример использования - измерение уровня с подключенным умножителем сигнала<br/>1 = датчик уровня<br/>2 = устройство управления<br/>3 = напряжение в сети
Умножитель сигналов MCR, для разветвления аналоговых сигналов по двум каналам и гальванической развязки, не сконфигурирован
Артикул «Первый ZIP»:110576
Артикул производителя:2814867
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Характеристики товаров

    • Калибрует переключаемые входные и выходные сигналы
    • Развязка 4 цепей

    Коммерческие данные

    Упаковочная единица 1 stk
    Страница каталога Стр. 132 (C-7-2013)
    GTIN 4017918820336
    Вес/шт. (без упаковки) 117,200 GRM

  • Указание

    Ограничение износа ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

    Размеры

    Ширина 17,5 мм
    Высота 99 мм
    Глубина 114,5 мм

    Окружающие условия

    Температура окружающей среды (при эксплуатации) -25 °C ... 55 °C
    Степень защиты IP20

    Входные данные

    Описание входа вход тока
    Конфигурируемый / программируемый да, не сконфигурирован
    Входной сигнал тока 0 мА ... 24 мА (выбирается с шагом 0,1 мА)
    макс. входной ток 50 мА
    Входное сопротивление, вход тока 50 Ω
    Описание входа Вход напряжения
    Конфигурируемый / программируемый да, не сконфигурирован
    Входной сигнал напряжения 0 В ... 12 В (выбирается с шагом 0,1 В)
    макс. входное напряжение 30 В
    Входное сопротивление, вход напряжения 200 кΩ

    Выходные данные

    Наименование, выход выход тока
    Конфигурируемый / программируемый да, не сконфигурирован
    Выходной сигнал, ток смотри код заказа и таблицу с данными по конфигурации
    макс. выходной ток 35 мА
    Нагрузка / выходная нагрузка, выход напряжения
    Нагрузка / выходная нагрузка, выход тока ≤ 600 Ω
    Наименование, выход выход напряжения
    Конфигурируемый / программируемый да, не сконфигурирован
    Выходной сигнал, напряжение смотри код заказа и таблицу с данными по конфигурации
    макс. выходное напряжение 15 В
    Нагрузка / выходная нагрузка, выход напряжения ≥ 10 кΩ
    Нагрузка / выходная нагрузка, выход тока

    Питание

    Диапазон напряжения питания 20 В DC ... 30 В DC
    Потребляемый ток, макс. < 25 мА

    Характеристики клемм

    Тип подключения вставные винтовые клеммы
    Сечение жесткого проводника мин. 0,2 мм²
    Сечение жесткого проводника макс. 2,5 мм²
    Сечение провода AWG/kcmil, мин. 24
    Сечение провода AWG/kcmil, макс. 14
    Сечение гибкого проводника мин. 0,2 мм²
    Сечение гибкого проводника макс. 2,5 мм²
    Длина снятия изоляции 8 мм
    Резьба винтов M3

    Общие сведения

    Количество каналов 2
    Ошибка передачи, макс. ≤ 0,15 % (от предела)
    Ошибка передачи, стандартная 0,05 % (от предела)
    Температурный коэффициент, максимальный < 0,015 %/K
    Температурный коэффициент, стандартн. 0,0075 %/K
    Предельная частота (3 дБ) 30 Гц
    Ступенчатая характеристика (10-90%) 12 мс
    Защитная схема Защита от бросков тока при переходных процессах
    Испытательное напряжение, вход / выход / питание 1,5 кВ (50 Гц, 1 мин)
    Цвет зеленый
    Материал корпуса Полиамид РА, неусиленный
    Монтажное положение на выбор
    Соответствие нормам Соответствие CE
    UL, США / Канада Класс I, раздел 2, группы A, B, C, D или неопасные помещ.

    eCl@ss

    eCl@ss 4.0 27210120
    eCl@ss 4.1 27210120
    eCl@ss 5.0 27210120
    eCl@ss 5.1 27210120
    eCl@ss 6.0 27210120
    eCl@ss 7.0 27210120
    eCl@ss 8.0 27210120

    ETIM

    ETIM 2.0 EC001485
    ETIM 3.0 EC001485
    ETIM 4.0 EC001485
    ETIM 5.0 EC001485

    UNSPSC

    UNSPSC 6.01 30211506
    UNSPSC 7.0901 39121008
    UNSPSC 11 39121008
    UNSPSC 12.01 39121008
    UNSPSC 13.2 39121008
