Phoenix Contact — . Корпуса для электронных устройств - ME MAX 35 U-U1 KMGY VPE1 - 2201323

На рисунке показана модель ME MAX 35 3-3 KMGY со вставленным шинным соединителем
Чертеж контактных площадок шинного соединителя
На рисунке показан вариант изделия (открытый корпус) с принадлежностями

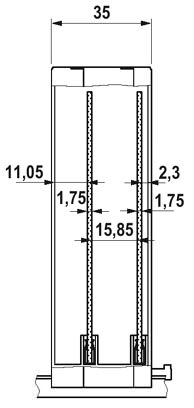

Схема печатной платы ME MAX U-U1 для штекерного подключения (MSTBO), вид со стороны компонентов Сторона установки элементов
Схема печатной платы ME MAX ...SF 2-2 для клемм печатного монтажа (MKDSO), вид со стороны компонентов
Корпус для электронных устройств, состоящий из: разборного корпуса (правая и левая часть), 2 маркировочных вкладышей, 2 прозрачных крышек, промежуточного элемента, металлической защелки и пружины, корпус открытый, 6 контактов (2 х 3), ширина: 35 мм, цвет: светло-серый
Артикул «Первый ZIP»:111127
Артикул производителя:2201323
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 26.07.2025 в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Характеристики товаров

    • Этикетки для дополнительной маркировки, опция
    • Разъемное подсоединение к винтовым или пружинным зажимам, а также к зажимам для быстрого подключения
    • Шинные соединители, устанавливаемые на монтажную рейку, опция
    • Большая поверхность печатной платы при компактных размерах корпуса
    • Большая фронтальная поверхность для многоконтактных разъемов или размещения управляющих и регулирующих элементов
    • Адаптируемые пластины крышки с возможностью маркировки
    • Простая замена модуля без разрыва всей цепи
    • До трех уровней для разъемного и неразъемного подсоединения проводников, различные размеры шага
    • Контакт функционального заземления, опция
    • Откидная прозрачная фронтальная крышка

    Коммерческие данные

    Упаковочная единица 1 stk
    GTIN 4046356767019
    Вес/шт. (без упаковки) 85,400 GRM

  • Общие сведения

    Тип корпуса Корпус в сборе
    Материал корпуса Полиамид
    Цвет cветло-серый

    Окружающие условия

    Температура окружающей среды (при эксплуатации) -40 °C (В зависимости от рассеиваемой мощности)

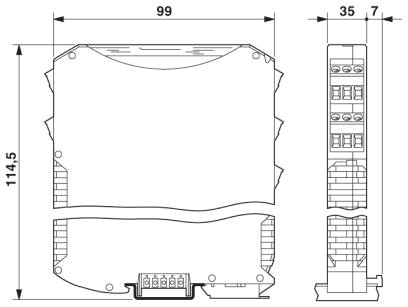

    Размеры

    Длина 99 мм
    Высота 114,5 мм
    Ширина 35 мм

    Технические данные

    Подключение согласно стандарту CUL
    Индикатор1 CUL1
    Класс воспламеняемости согласно UL 94 V0
    Рассеиваемая мощность при 20 °C в горизонтальном монтажном положении 7,9 Вт 16,3 Вт
    Полюсов 6

    eCl@ss

    eCl@ss 4.0 27180401
    eCl@ss 4.1 27180401
    eCl@ss 5.0 27180506
    eCl@ss 5.1 27180506
    eCl@ss 6.0 27180802
    eCl@ss 7.0 27182702
    eCl@ss 8.0 27182702

    ETIM

    ETIM 2.0 EC001031
    ETIM 3.0 EC001031
    ETIM 4.0 EC001031
    ETIM 5.0 EC001031

    UNSPSC

    UNSPSC 6.01 31261501
    UNSPSC 7.0901 31261501
    UNSPSC 11 31261501
    UNSPSC 12.01 31261501
    UNSPSC 13.2 31261501
