Phoenix Contact — . Управление двигателем - EMM 3- 24DC/500AC-IFS - 2297497

На рисунке показана модель: EMM 3- 24DC/500AC-16

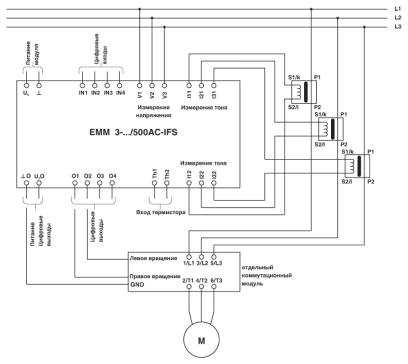

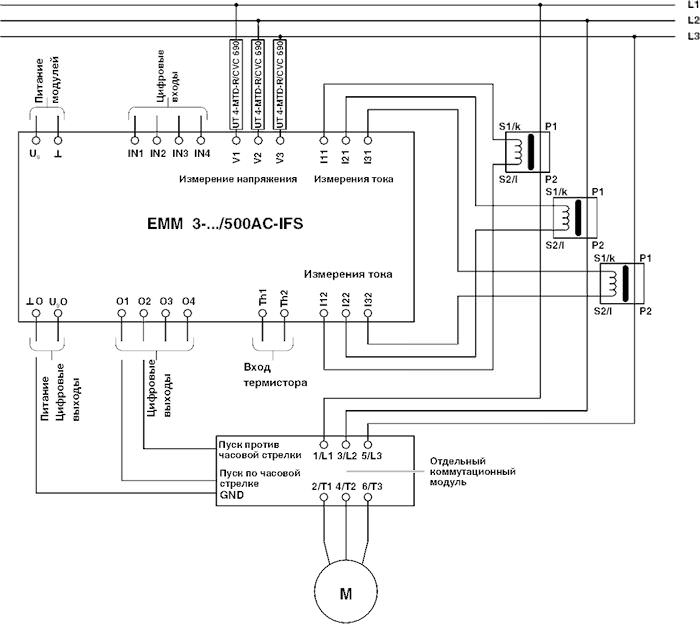

EMM 3-.../500AC-IFS с подключенным преобразователем напряжения CONTACTRON
Контроль состояния: металлообрабатывающий станок фрезерует
Контроль состояния: пузырьки воздуха в насосах с электроприводом
Контроль состояния: сухой ход насоса с электроприводом
Электронный блок управления двигателем, для работы с внешним трансформатором тока - измерение активной мощности для контроля пониженной и повышенной нагрузки электродвигателя и установки, обеспечивающее оптимальную защиту для всех классов мощности. Настраиваемые пороговые значения для коммутации и сигнализации.
Артикул «Первый ZIP»:116906
Артикул производителя:2297497
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Характеристики товаров

    • Возможность соединения с системой INTERFACE и PROFIBUS-GATEWAY-IFS с помощью соединителей TBUS
    • Возможность свободного параметрирования порогов сигнализации и переключения
    • Цифровые выходы управляют внешними коммутационными элементами

    Коммерческие данные

    Упаковочная единица 1 stk
    Страница каталога Стр. 12 (C-7-2013)
    GTIN 4046356175753
    Вес/шт. (без упаковки) 263,000 GRM

  • Указание

    Ограничение износа ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

    Размеры

    Ширина 22,5 мм
    Высота 99 мм
    Глубина 114,5 мм

    Окружающие условия

    Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C
    Температура окружающей среды (хранение/транспорт) -25 °C ... 70 °C
    Степень защиты IP20

    Входные данные

    Наименование, вход Питание устройства
    Номинальное напряжение питания цепи управления US 24 В DC
    Диапазон напряжений относительно US 0,8 ... 1,25
    Номинальный ток питания цепи управления IS 25 мА
    Порог срабатывания, сигнал "0", напряжение 9,6 В DC
    Порог срабатывания, сигнал "1", напряжение 19,2 В DC
    Индикация рабочего напряжения LED зел.
    Индикатор состояния Желтый светодиод - вращение по часовой стрелке (R), желтый светодиод - вращение против часовой стрелки (L), зеленый светодиод - передача данных
    Индикация ошибок LED красн.
    Наименование, вход Цифровые входы
    Номинальное напряжение цепи управления UC 24 В DC
    Номинальный ток цепи управления IC 3,3 мА
    Наименование, вход Измерительный вход для сигнала напряжения V1, V2, V3
    Диапазон входных напряжений 42 В AC ... 575 В AC
    Типовой входной ток при UN < 0,5 мА
    Наименование, вход Измерительный вход для сигнала тока L1/T1, L2/T2, L3/T3
    Типовой входной ток при UN 5 А (внешний преобразователь во вторичной цепи)

    Выходные данные

    Наименование, выход Контакты обратной связи O1-O4
    Указание Выход обратного сигнала настраивается, см. руководство пользователя
    Количество выходов 4
    Номинальное напряжение на выходе 24 В DC (Выход полупроводниковой лог. цепи)
    Диапазон номинального выходного напряжения (коэффициент) 0,8 ... 1,25
    Ток длительной нагрузки 500 мА
    Остаточное напряжение < 200 мВ
    Защитная цепь / модуль стабилитроны
    Ограничение верхнего предела напряжения > 33 В DC

    Выходные данные контакта для передачи сообщений

    Наименование Измерения сигнала тока
    Измерение свыше подключенный снаружи проходной трансформатор тока
    Базовая точность Тип. 0,5 %
    Наименование Измерение напряжения / фазовое напряжение
    Диапазон напряжений 0 В AC ... 350 В AC (фазовое напряжение)
    Базовая точность Тип. 0,75 %
    Наименование Измерение мощности
    Базовая точность Тип. 2 %

    Характеристики клемм

    Тип подключения Винтовые зажимы
    Сечение жесткого проводника мин. 0,14 мм²
    Сечение жесткого проводника макс. 2,5 мм²
    Сечение гибкого проводника мин. 0,14 мм²
    Сечение гибкого проводника макс. 2,5 мм²
    Сечение провода AWG/kcmil, мин. 26
    Сечение провода AWG/kcmil, макс. 12

    Общие сведения

    Испытательное напряжение, вход / выход 8 кВ
    Монтажное положение Вертикально (монтажная рейка горизонтальная)
    Указания по монтажу устанавливаются в ряд без промежутков
    Режим работы 100 % ED
    Наименование Коммутационные устройства низкого напряжения
    Стандарты / нормативные документы EN 60947
    EN 60947-4-2
    Наименование Требования к электростанции
    Стандарты / нормативные документы DWR 1300 / ZXX01/DD/7080.8d
    Наименование Помехоустойчивость
    Стандарты / нормативные документы EN 61000-6-2
    EN 61000-6-3
    EN 61000-6-4
    Расчетное импульсное напряжение / изоляция 6 кВ / безопасное разделение
    Расчетное напряжение изоляции 500 В
    Степень загрязнения 2
    Категория перенапряжения III

    eCl@ss

    eCl@ss 4.0 27371102
    eCl@ss 4.1 27371102
    eCl@ss 5.0 27371601
    eCl@ss 5.1 27371601
    eCl@ss 6.0 27371601
    eCl@ss 7.0 27371601
    eCl@ss 8.0 27371601

    ETIM

    ETIM 2.0 EC000066
    ETIM 3.0 EC000066
    ETIM 4.0 EC000066
    ETIM 5.0 EC001437

    UNSPSC

    UNSPSC 6.01 30211915
    UNSPSC 7.0901 39121514
    UNSPSC 11 39121514
    UNSPSC 12.01 39121514
    UNSPSC 13.2 39121514
