Системы на основе Ethernet

Для крупных и сложных распределенных предприятий требуются надежные системы на основе Ethernet. С помощью соответствующих элементов можно реализовать широчайший спектр архитектур автоматизации

Обзор

Компоненты системы SafetyNET p расширяют ваши возможности при проектировании топологии сети. Имеются различные компоненты инфраструктуры Ethernet, в том числе коммутаторы, кабели и разъемы.

В сетях Ethernet компоненты системы SafetyNET p используются для создания сетевой инфраструктуры. Становится возможным создавать сети различной топологии, увеличивать протяженность сетей и их производительность.

Преимущества

Краткий обзор достоинств коммутаторов PSSnet

  • Широчайший спектр вариантов архитектуры для систем связи на базе Ethernet, таких как SafetyNET p
  • Повышение доступности сети и лучшие возможности расширения сети
  • Повышение качества связи за счет сегментации сети
  • Увеличение гибкости и расширение сферы применения систем компании Pilz благодаря интерфейсу Ethernet

Достоинства разъемов SafetyNET p

  • Удобство и простота установки благодаря использованию технологии IDC
    – Быстрота замыкания контактов за счет компактности корпуса
    – Не требуются дополнительные инструменты
  • Совместимость с офисным миром через сопряжение RJ 45
  • Цветовая маркировка помогает избежать ошибок при вставке кабельных жил

Особенности

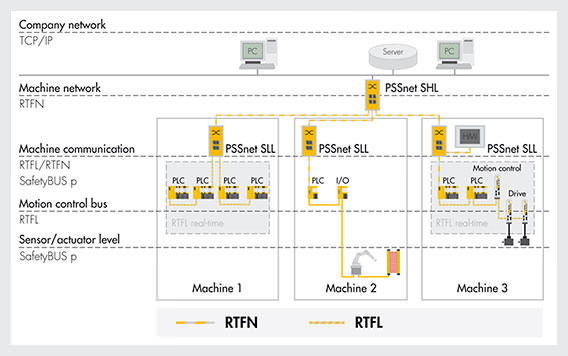

Коммутаторы PSSnet SLL (нижний уровень коммутаторов)

  • Подходят для небольших сетей
  • Пригодны для систем на базе промышленной Ethernet, таких как SafetyNET p RTFN/RTFL, PROFINET RT, Ethernet/IP, Modbus TCP
  • Являются устройствами plug and play (настройка конфигурации не требуется)
  • Диагностические светодиодные индикаторы

Коммутаторы PSSnet SHL (коммутаторы верхнего уровня)

  • Полный набор функций управления позволяет создавать сети большего размера
  • Могут использоваться в системах на базе промышленной Ethernet, таких как SafetyNET p RTFN/RTFL, PROFINET RT, Ethernet/IP, Modbus TCP
  • Управление на базе Интернет – конфигурирование и диагностика через браузер
  • Возможно MRP-резервирование в кольцевой топологии

Разъем и кабель – Хорошее сочетание

Разъем SafetyNET p:

  • Разъем серии Standard, класс защиты IP20 для промышленного использования
  • Технология быстрой сборки с использованием клемм IDC

Кабель SafetyNET p:

  • Стандартный кабель для промышленной Ethernet
  • Электрические характеристики: категория Cat 5e, "быстрый" Ethernet (100 Мбит/с), 4-жильный

Устройство для зачистки концов кабеля при монтаже:

  • Инструмент для зачистки концов кабелей SafetyNET p
  • Способ зачистки экономит время, сокращает количество ошибок при монтаже

Применение

В сети SafetyNET p

Адаптация топологии сети к схеме размещения оборудования:

  • Топология "звезда"

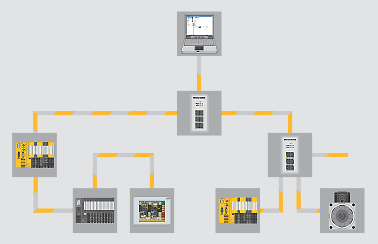

  • Топология "дерево"
  • Создание ветвей (сегментов)

Повышение доступности сети:

  • Стабильность ЭМС можно повысить за счет использования волоконно-оптической связи
  • Резервирование в кольцевой топологии при прерывании связи по каналу или при наличии неисправного компонента

Увеличение протяженности сети:

Протяженность сети легко увеличить при помощи оптоволоконной связи. Протяженность сети может достигать 30 км.

Логическая сегментация через виртуальные локальные сети (VLAN):

  • Управляемые коммутаторы PSSnet SHL поддерживают VLAN
  • VLAN допускает логическую сегментацию сети, независимо от физического местонахождения устройств
  • Абонентов можно подключать к VLAN путем конфигурирования коммутатора
  • Можно повысить коэффициент использования имеющейся полосы частот
  • Коммутаторы могут присваивать приоритеты данным, передаваемым из одной VLAN в другую.
