Устройства контроля тормоза Pilz

Оборудование для управления торможением

Применение предохранительного и стопорного тормозов требует мониторинга безопасности торможения для исключения потенциальных аварий, даже в случае отключения питания привода. Во время вертикальных движений автоматизированного производства, высок риск случайного падения груза из-за гравитации.

С автономным реле безопасности PNOZ s50 Pilz предлагает экономичное решение для управления двумя предохранительными тормозами до категории PL e по EN ISO 13849-1. Очень быстрое время реакции достигнуто в целях индивидуальной защиты благодаря бесконтактной технологии. Данное решение является независимым от производителя, поэтому есть преимущество полной гибкости плюс индивидуальных настроек отключения для вашего использования.

Преимущества

Безопасное, бесконтактное торможение - износ отсутствует

На реле безопасности PNOZ s50, за временным перевозбуждением следует уменьшение напряжения, параметры которого можно задавать. Кратковременность вентиляции является достижением, повышающим энергоэффективность использования. Управление безопасным торможением также дает возможность быстрого отключения в случае неисправности и медленное отключение в стандартном режиме - для снижения износа и уменьшения потребности технического обслуживания.

Простая навигация

Как и другой модуль из линейки продуктов PNOZsigma, реле безопасности PNOZ s50 оснащено поворотной ручкой для навигации по меню, а также дисплеем для отображения параметров настройки и сообщений диагностики.

Краткий обзор достоинств

  • Высочайший уровень безопасности до PL e при управлении двумя тормозами (стопорный и предохранительный).
  • Бесконтактная технология - до 4,5 А на предохранительный тормоз - обеспечивает краткосрочность реакции и надежность решения.
  • Сокращение времени цикла посредством временного перевозбуждения с последующим снижением напряжения.
  • Высокий уровень безопасности и низкий износ тормоза благодаря быстрому/медленному отключению силовых цепей
  • Быстрая диагностика посредством дисплея
  • Управление торможением является независимым от производителя благодаря безопасным, цифровым входам

Особенности

Безопасное управление тормозом двигателя и предохранительным тормозом

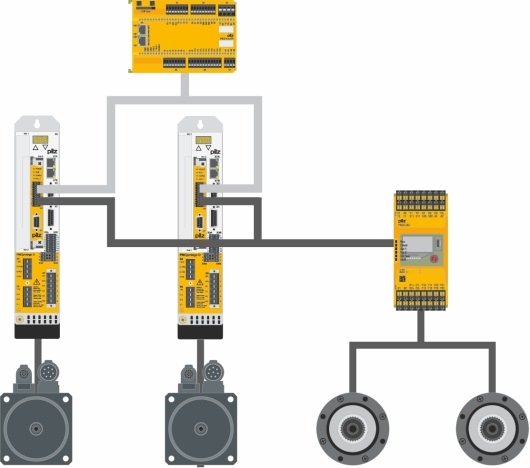

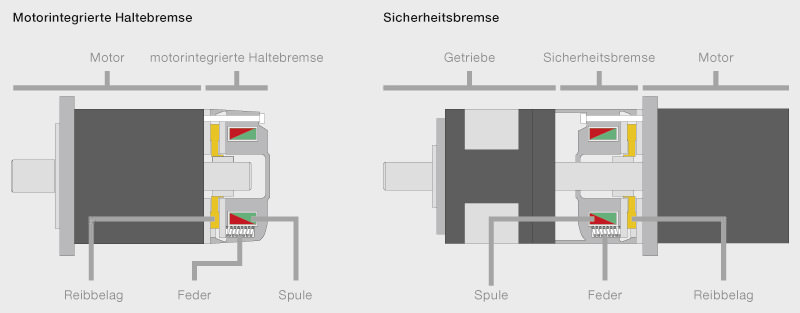

И тормоз двигателя, и предохранительный тормоз могут быть безопасно управляемы при помощи реле безопасности PNOZ s50. Автономное устройство PNOZ s50 управляет и контролирует два безопасных тормоза до высочайшей категории PL e по EN ISO 13849-1 / SIL CL 3 по EN/IEC 62061 или одним тормозом до PL d по EN ISO 13849-1 / SIL CL 3 по EN/IEC 62061. Реле безопасности имеет два двухполюсных, безопасных электронных цифровых выхода на 24 В пост. тока по 5 А каждый. На реле безопасности PNOZ s50, за временным перевозбуждением следует уменьшение напряжения, параметры которого можно задавать.

Электрические характеристики

  • Напряжение питания (1 контакт/2 контакта): 24 В пост.тока/24 В пост.тока, 48 В пост.тока
  • Допуск по напряжению (1 контакт/2 контакта): -15... +20 %/-10... +10 %
  • Температура окружающего воздуха 0... 55 град.
  • Число полупроводниковых входов (с 1 полюсом):
    -Для защитных функций/для стандартных функций 4/4
  • Число полупроводниковых выходов (с 1 полюсом):
    -Для защитных функций 3
    -Выходной ток 0,1 А
    -Выходы для тестовых импульсов 2
  • Номинальное напряжение на выходах для питания 6...24 В пост. тока
  • Выходной ток на полупроводниковых выходах
    (с 2 контактами):
    напряжение питания -24 В пост. тока
    Длительный режим эксплуатации (1 выход/2 выхода) 1 x 6,5 А/2 x 4,5 А
    Перевозбуждение (1 выход/2 выхода) 1 x 6,5 А/ Σ = 10
    напряжение питания -48 В пост. тока
    Длительный режим эксплуатации (1 выход/2 выхода) 1 x 3,25 А/2 x 2,25 А
    Перевозбуждение (1 выход/2 выхода) 1 x 3,25 А/2 x 3,25 А

Применение устройств контроля тормоза

Приложения, где используются оси с гравитационной нагрузкой

Во многих приложениях для безопасного управления тормозами может использоваться реле безопасности PNOZ s50. В качестве примера можно привести ступенчатую технику, станки, листогибочные прессы, упаковочные машины, испытательные стенды, обработку материалов, энергетические и природоохранные технологии.

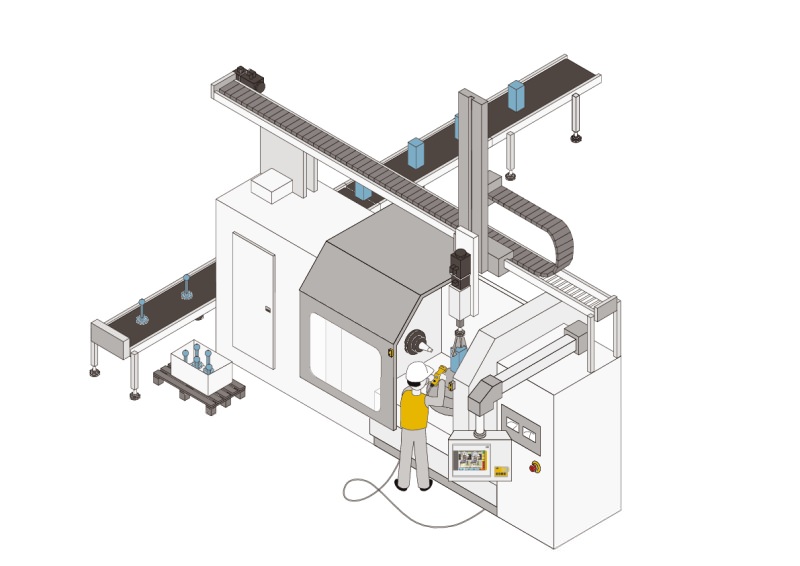

Машины с осью Z

Z-оси имеют, в частности, следующие машины:

  • Портальные загрузочные и разгрузочные устрйоства
  • Укладчики грузов на поддоны
  • Фрезерные станки
  • Оси робота
  • Подъемные устройства
  • Машины с клапанами / пневматикой / гидравликой
  • Лебедки

В зависимости от результатов анализа рисков может потребоваться использовать стопорный тормоз с периодическим испытаниями, предохранительный тормоз или комбинацию этих тормозов. Реле безопасности PNOZ s50 способно контролировать и управлять работой как стопорных, так и предохранительных тормозов.

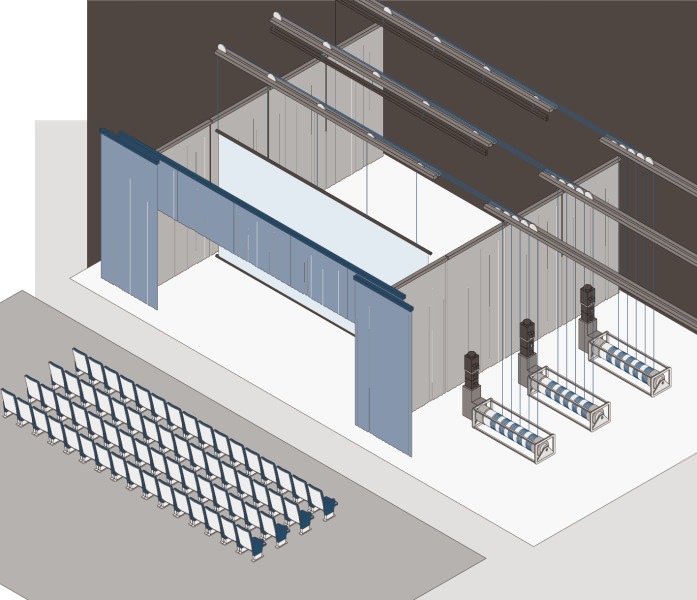

Применение в ступенчатой технике (лебедках)

В некоторых приложениях в качестве защитной меры наряду со стопорным тормозом требуется установка второго тормоза. В частности, в области ступенчатой техники двойными тормозами оснащаются лебедки. Реле безопасности PNOZ s50 может безопасно управлять двумя мощными тормозами без использования контактов.

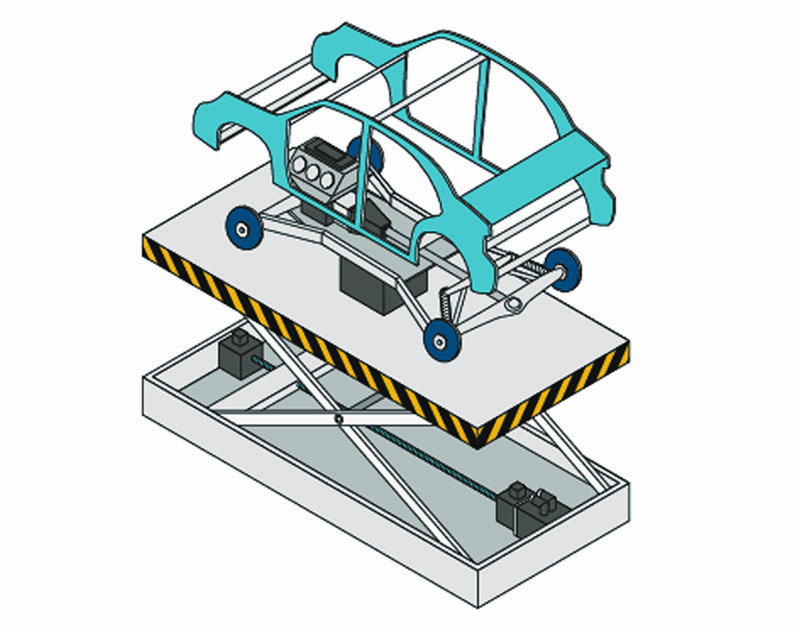

Использование в гидравлических подъемных столах

Гидравлические подъемные столы являются подъемными устройствами с осями с гравитационной нагрузкой. Они используются, в частности, в производстве автомобилей - на этапе окончательной сборки. При работе персонала на вертикальных осях действуют различные требования Директивы по машинному оборудованию.
