PNOZsigma - реле безопасности Pilz

Максимальные функциональные возможности при минимальной ширине

Реле безопасности PNOZsigma сочетают в себе многолетний опыт с самыми передовыми технологиями безопасности: они помогают достичь максимальной безопасности и эффективности с минимальными усилиями.

Благодаря очень узкому корпусу и многофункциональности каждого модуля, реле безопасности PNOZsigma обеспечивает максимальные функциональные возможности при минимальной ширине.

Используйте технику безопасности, которая:

• экономит больше места
• является более гибкой
• является более быстрой, и, следовательно, – более эффективной

Преимущества реле безопасности PNOZsigma

Экономия до 50 % места в шкафу управления

Многочисленные функции PNOZsigma размещаются в компактном корпусе. Размеры корпуса до 50 % меньше, чем у стандартных реле безопасности, предлагаемых на рынке. Мы предлагаем реле с шириной корпуса от 12,5 мм. Преимущества очевидны: малая ширина экономит место в шкафу управления и, следовательно, сокращает расходы!

Быстрота ввода в эксплуатацию и простота расширения

Использование реле безопасности PNOZsigma позволяет на 20 % сократить количество проводных соединений благодаря применению передовых технологий: штырьки разъемов, передовая технология подпружиненных зажимов, увеличение количества контактов с помощью перемычек.

Высокий коэффициент готовности и проведение диагностики за несколько секунд

Высокая способность коммутации (токи до 12 A) гарантирует высокий коэффициент готовности оборудования и долгий срок службы модулей PNOZsigma. При техническом обслуживании обеспечивается быстрая диагностика: каждое реле PNOZsigma снабжено 6 светодиодными индикаторами, отображающими состояние переключателей и наличие неисправности. Подключения внешних измерительных приборов обычно не требуется.

Множество функций безопасности в одном модуле

Нескольких типов реле безопасности PNOZsigma достаточно, чтобы охватить широкий спектр областей применения: например, для контроля функции аварийного останова, защитной двери или фоторелейного затвора можно использовать PNOZs5. После открытия и закрытия защитной двери можно использовать переключатели режима работы для выбора контролируемого или автоматического сброса настроек оборудования.

Преимущество такой многофункциональности:

Достаточно иметь в запасе небольшое количество модулей разных типов, которые можно применять в различных областях.

Реле PNOZsigma было разработано на основе многолетнего опыта лидеров в области технологий реле безопасности. В результате появилась передовая технология, обеспечивающая экономичность применения техники безопасности. Приобретая реле PNOZsigma, вы инвестируете в будущее, опираясь на поддержку сильного партнера.

Используйте комплексное решение компании Pilz и дополните реле безопасности PNOZsigma совместимыми элементами, сертифицированными на соответствие стандартам безопасности: от кнопок аварийного останова и сенсоров безопасности, включая предохранительные выключатели и фоторелейные завесы, до терминалов управления для диагностики и визуализации.

Особенности реле безопасности PNOZsigma

Селекторный переключатель режима работы обеспечивает максимальную гибкость

Переключатели режима работы позволяют настроить модуль PNOZsigma в соответствии с конкретными процессами пользователя и с учетом требований безопасности.

• Выбор режима сброса настроек: ручной, автоматический, контролируемый, с проверкой при запуске
• Выбор режима работы: с обнаружением короткого замыкания на контактах или без обнаружения
• Выбор времени задержки от 0 до 300 секунд
• Выбор функций таймера: задержка при подаче питания, задержка при выключении питания, генерация импульсов

Ширина от 12,5 мм

Многофункциональность при минимуме необходимого пространства: Модули PNOZsigma почти на 50 % уже, чем стандартные реле безопасности. Они позволяют сэкономить место в шкафу управления и сократить затраты.

6 светодиодных индикаторов для проведения диагностики за несколько секунд

Каждый модуль PNOZsigma имеет 6 наглядных светодиодных индикаторов, которые показывают состояния выключателей и наличие неисправностей: Power [Питание], In1 [Вход 1], In2 [Вход 2], Out [Выход], Reset [Сброс настроек], Fault [Неисправность]. Таким образом, результаты диагностики становятся доступны в процессе обслуживания, и не возникает необходимости в подключении внешних измерительных приборов.

Увеличение количества контактов одним щелчком мыши

Для подключения к базовому модулю модулей расширения количества контактов можно использовать перемычки. Никаких проводных соединений не требуется!

Новая технология подпружиненных зажимов

Имеются в наличии модули PNOZsigma как с проверенными безвинтовыми подпружиненными клеммами, так и с винтовыми зажимами. Они обеспечивают быстрый монтаж проводных соединений и надежную фиксацию проводов зажимами cage clamp.

Особенностью модуля PNOZsigma является новая технология подпружиненных зажимов, которая облегчает открывание нужных клеммных коробок. Каждый контакт (т. е. каждый вход или выход) имеет по две клеммных коробки, которые в модуле PNOZsigma можно открывать одновременно или по отдельности. Поэтому монтажник может вынуть нужный провод, не рискуя случайно выдернуть другие провода.

Быстрый монтаж на рейке корытообразного сечения

Корпус модуля PNOZsigma просто прикрепляется или снимается с помощью подпружиненных зажимов, без помощи инструментов. Это особенно упрощает и ускоряет монтаж на рейке корытообразного сечения.

Единообразная функциональная настройка упрощает разработку

В каждом модуле PNOZsigma используется стандартная схема расположения функций и элементов управления. Клеммы имеют одинаковое обозначение и расположение. Это упрощает конфигурирование, монтаж и диагностику соединений и устройств.

Защита от манипуляций и загрязнения

Все регулировочные элементы защищены от манипуляций и загрязнения откидной крышкой, которую, при необходимости, можно герметизировать.

Применение реле безопасности PNOZsigma

Удобный контроль частоты вращения с помощью системы PNOZ s30

С вступлением в силу новой Директивы о безопасности машин и оборудования на передний план выходят новые требования к контролю приводов: В процессе остановки привода необходим контроль безопасности и поддержание рабочего состояния.

Система PNOZ s30 соответствует всем требованиям по обеспечению контроля безопасности останова, частоты и направления вращения. Таким образом, для каждой области применения разработано техническое решение по контролю частоты вращения.

Краткий обзор преимуществ

• Повышение производительности и безопасности технического персонала за счет контроля безопасности останова, частоты и направления вращения
• Сокращение продолжительности начальной установки и замены блоков за счет удобства выполнения операций с помощью поворотной кнопки (нажать и повернуть)
• Экономия времени при вводе в эксплуатацию и замене блоков за счет сохранения параметров на чип-карте
• Повышение производительности за счет отказа от ненужных отключений: заблаговременное предупреждение при достижении заданного порога предупреждения
• Может использоваться со всеми обычными системами обратной связи с двигателем и бесконтактными выключателями

Обеспечение безопасности зажигания с помощью PNOZ s4.1

Благодаря наличию трех различных контактов безопасности, реле PNOZ s4.1 было сертифицировано для использования в блоках управления горелками. Реле сертифицировано по стандарту EN 50156-1 для использования в электрооборудовании для печей, в том числе и на соответствие требованиям к конструкции и монтажу.

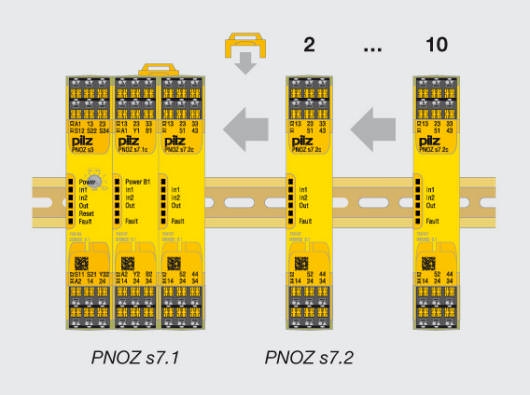

Многократное увеличение количества контактов безопасности при использовании модулей PNOZ s7.1 и PNOZ s7.2

Используя базовый модуль и модули PNOZ s7.1, можно практически бесконечно увеличивать количество контактов безопасности. К одному модулю PNOZ s7.1 можно подключить до десяти модулей PNOZ s7.2. Если контактов требуется еще больше, можно последовательно подключить еще один модуль PNOZ s7.1. Никаких проводных соединений – только разъем и легкое движение руки. При монтажной ширине всего 17,5 мм модуль PNOZ s7.1 имеет три контакта безопасности, а модуль PNOZ s7.2 – четыре контакта безопасности и один вспомогательный. Их в любой момент можно легко скомбинировать с другими модулями расширения PNOZsigma.

Идеальное решение – от планирования до технического обслуживания

Реле PNOZsigma – идеальное решение для контроля над функциями обеспечения безопасности:

• аварийный останов
• защитные двери
• фоторелейные затворы
• двуручное управление автономным оборудованием
