PSSuniversal - коммуникационные модули Pilz

PSSuniversal - модули связи

Модули связи PSSuniversal можно использовать в самых различных приложениях. Совместно с модулями ввода/вывода системы PSSuniversal они используются в качестве децентрализованных систем ввода/вывода.

В системе PSSuniversal модули беспроводной связи можно использовать также для внедрения беспроводных приложений в производственной среде.

Преимущества

Для децентрализованной системы ввода/вывода PSSuniversal имеются различные головные (head) модули. Это гарантирует высокую гибкость.

Разумное сочетание стандартных функций и безопасности

В децентрализованной системе ввода/выводаPSSuniversalстандартные функции управления и функции, связанные с безопасностью, смешаны физически, но логически разделены. Таким образом удается выполнить требования минимизации времени отклика и отсутствия обратной связи. Система полностью соответствует Категории безопасности 4 стандарта EN 954-1 и уровню безопасности SIL 3 стандарта IEC 61508, а также другим международным стандартам.

Обмен информацией без обратной связи, по принципу разрешения

Децентрализованная система ввода/вывода PSSuniversal использует принцип разрешения для сравнения на децентрализованном уровне входных сигналов управления процессом и информации о безопасности, поступающей из программируемой системы безопасности. Система разрешает передачу сигналов при обеспечении безопасности производства.

Если результат проверки безопасности отрицательный (например, не закрыта должным образом калитка безопасности), система PSSuniversal заблокирует поступление сигнала управления (например, на запуск двигателя). Сравнение измерений, проведенных в реальных условиях, показали, что фактическое время отклика таким образом удается сократить более чем на 60 %.

Обмен информацией без обратной связи через выключатель безопасности

Выключатель безопасности используется для отключения питания группы стандартных выходов (например, нескольких двигателей) при возникновении опасного события. За счет этого при возникновении опасного события (например, нажатия кнопки аварийного останова) гарантируется безопасное отключение целого участка предприятия, в то время как остальные участки могут продолжать работать.

Быстрая настройка конфигурации с помощью программы PSSuniversal Assistant

Систему можно легко и быстро собрать, используя "перетаскивание"&: Программа PSSuniversal Assistant представляет собой практичный инструмент настройки конфигурации, который позволяет это сделать. А также PSSuniversal Assistant поставляется бесплатно. После покупки соответствующей лицензии пользователь может использовать этот инструмент для программирования функций.

Особенности

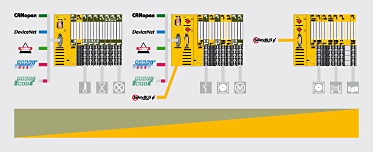

Различные модули связи

В составе PSSuniversal имеются различные модули связи. Пользователь может гибко использовать их для удовлетворения своих потребностей.

Интерфейсы отказоустойчивых модулей связи

• CANopen
• DeviceNet
• PROFIBUS
• PROFINET
• INTERBUS
• SafetyBUS p

Интерфейсы стандартных модулей связи

• CANopen
• DeviceNet
• PROFIBUS
• PROFINET
• INTERBUS

Имеются также различные модули связи, предназначенные для эксплуатации в неблагоприятных условиях. В обозначениях модулей этого типа присутствует буква "T".

Применение

Сигналы управления переключением на уровне периферийных устройств

Модули связи PSSuniversal координируют весь информационный поток процесса и обеспечивают внутренний обмен информацией между всеми подключенными модулями ввода/вывода в децентрализованной системе ввода/вывода.

Для стандартных и связанных с обеспечением безопасности функций управления

Используйте децентрализованную систему ввода/вывода PSSuniversal для комбинированного ввода/вывода стандартных и связанных с обеспечением безопасности сигналов управления на уровне периферийных устройств:

• Связь с главным контроллером осуществляется через обычные системы fieldbus, такие как Profibus или DeviceNet
• Обмен срочной информацией с системой управления PSS осуществляется через безопасную системную шину SafetyBUS p
• Принцип разрешения на уровне периферийных устройств для реализации безопасных приложений в соответствии с Категорией безопасности 4 стандарта EN 954-1
• Выключатель безопасности для реализации безопасных приложений в соответствии с Категорией безопасности 3 стандарта EN 954-1
