Инструментальные средства PASvisu Pilz

Человеко-машинный веб-интерфейс PASvisu для визуализации

Обзор

Человеко-машинный интерфейс на основе веб-технологий: визуализация состояния автоматики

Человеко-машинный интерфейс PASvisu позволяет легко и наглядно создавать и конфигурировать проекты визуализации с помощью программы PASvisu Builder. Этот пакет программ визуализации разработан компанией Pilz на основе новейших веб-технологий, таких как HTML5, CSS3 и JavaScript. ПО PASvisu имеет интуитивно понятный интерфейс и дает большую свободу при проектировании. Пользователи систем управления, разработанных компанией Pilz, могут использовать его для управления и полного контроля за работой своего оборудования.

Связь с автоматизированной системой PSS 4000

Этот человеко-машинный веб-интерфейс в сочетании с диагностическими функциями Pilz, обеспечивающими связь с автоматизированной системой PSS 4000, позволяет получать детальную и наглядную информацию о работе оборудования в режиме удаленного доступа. Благодаря использованию открытых веб-технологий доступ к PASvisu не зависит от платформы и возможен с различных устройств – ПК, планшета или смартфона – через функциональные средства клиент-серверной архитектуры.

Сокращение времени разработки благодаря прямой связи между проектами

Любой проект, созданный с помощью PAS4000, можно легко преобразовать в проект PASvisu благодаря прямой связи между проектами. При этом обеспечивается полный доступ ко всем пространствам имен системы PSS 4000, т. е. ко всем параметрам технологического процесса, определенным в проекте PAS4000. Тем самым устраняются потенциальные источники ошибок, связанные с ручным вводом параметров. Кроме того, обеспечивается доступ к информации об изделии для всех используемых компонентов Pilz. Данный ЧМИ не только способствует созданию быстрых и безопасных решений по автоматизации, но и ускоряет работу с проектом на всех этапах – от проектирования до эксплуатации и технического обслуживания.

Преимущества

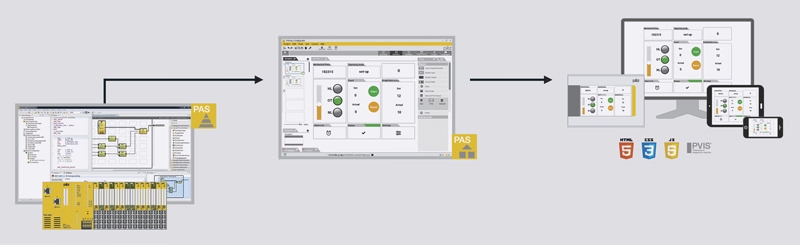

Краткое описание человеко-машинного интерфейса PASvisu

Программные средства визуализации на базе веб-технологий в сочетании с диагностическими функциями Pilz для связи с автоматизированной системой PSS 4000
Прямая связь между проектами автоматизации PAS4000 и PASvisu
Благодаря использованию открытых веб-технологий доступ к PASvisu не зависит от платформы и возможен с различных устройств – ПК, планшета или смартфона – через функциональные средства клиент-серверной архитектуры

Преимущества использования PASvisu

Простое интуитивно-понятное управление и максимальное удобство эксплуатации
Сокращение времени выполнения проекта благодаря прямой связи между проектами PAS4000 и PASvisu
Сокращение сроков проектирования благодаря исключению ручных операций ввода и присвоения значений параметрам
Платформная независимость системы, ставшая результатом использования веб-технологий, обеспечивает гибкость обращения к ней с различных конечных устройств
Сокращение простоев благодаря удаленному доступу через функциональные средства клиент-серверной архитектуры
Единообразие оформления достигается путем использования в рамках проекта единых шаблонов оформления (таблиц стилей CSS3)

Функции

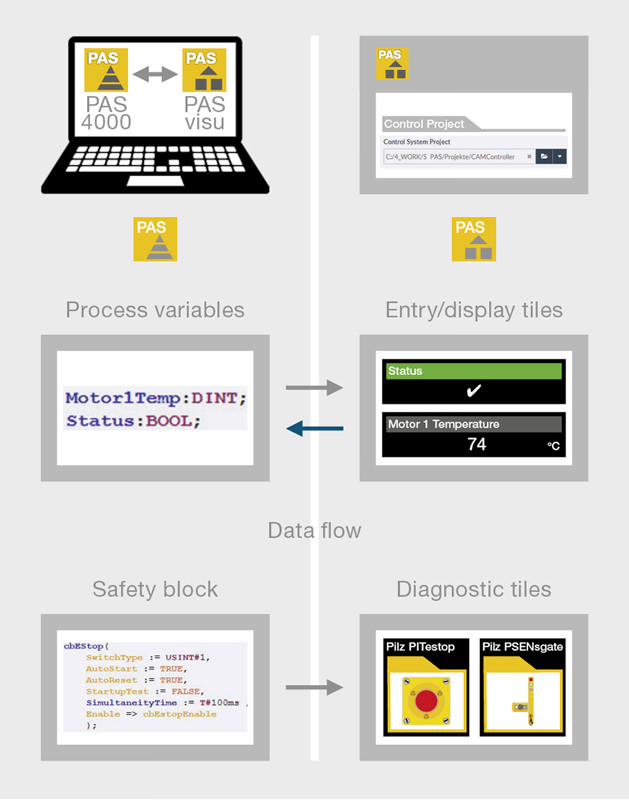

Оптимальная комбинация: Система PAS4000 и ЧМИ PASvisu

Программа PASvisu Builder упрощает создание и конфигурирование проектов визуализации. Возможность доступа из ЧМИ ко всем данным проекта автоматизации PAS4000, включая параметры технологического процесса и пространства имен OPC, делает ненужной процедуру ручного ввода и присвоения значений параметрам, которая до этого служила источником ошибок. При этом появляется возможность получить информацию, например, о контрольной сумме проекта или версии микропрограммного обеспечения головного модуля.

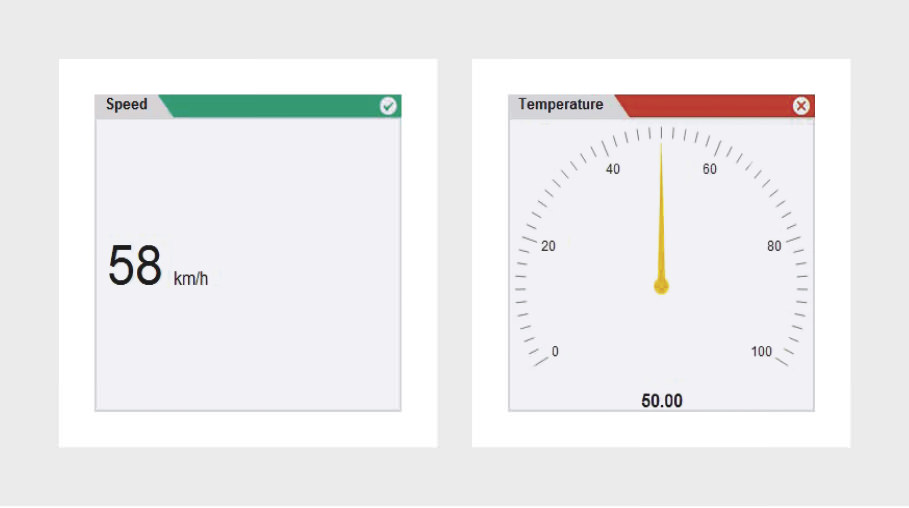

Простая и понятная визуализация с использованием тайлов

Использование в ЧМИ таблиц стилей CSS3 позволяет создать единое оформление всего проекта одним щелчком мыши.

Стандартные элементы графического ввода и отображения (тайлы) уже обладают всеми необходимыми свойствами, включая префикс, суффикс и состояние ошибки. Отпадает необходимость в ручных операциях создания и группирования отдельных элементов. Тайл можно легко поместить на страницу конфигурации путем перетаскивания и затем наполнить необходимыми данными. При вводе имени переменной автоматически выполняется ее поиск и связывание с тайлом. Это позволяет редактировать проекты легко и без ошибок.

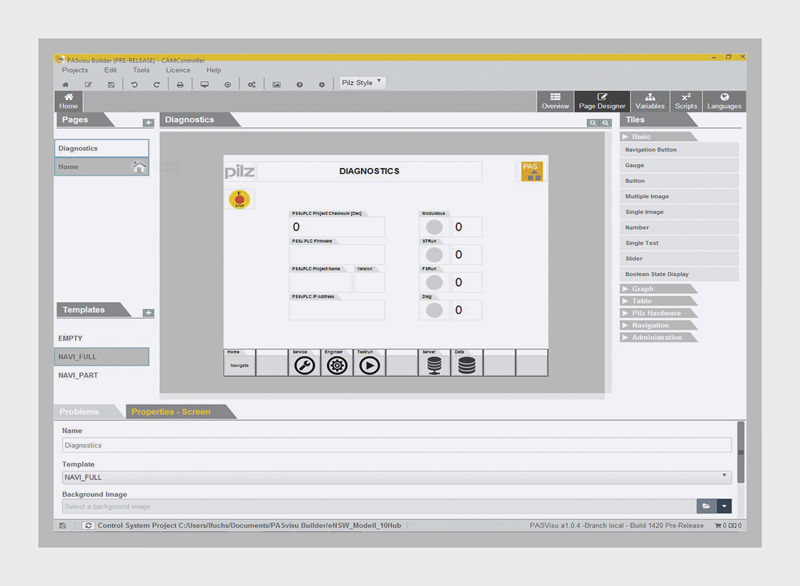

Графическая диагностика и моделирование блоков

Автоматически обрабатывается и другая информация, необходимая в проекте визуализации. Изменения в проекте PSS 4000 автоматически синхронизируются и отображаются в окне программы PASvisu Builder. Автоматическая синхронизация гарантирует, что пользователи всегда будут работать с самой последней версией проекта.

Моделирование возможно как в режиме онлайн, так и в автономном режиме – без доступа к контроллеру. При этом настройка конфигурации упрощается благодаря специальному редактору параметров для автономного режима, который можно использовать для настройки и отображения значений.

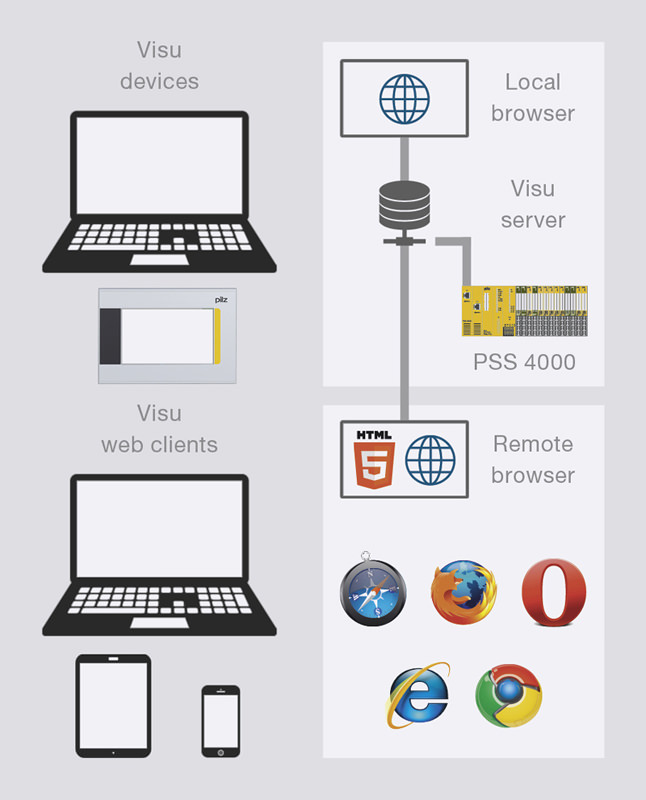

Всегда на экране: удаленный веб-доступ

В ПО PASvisu применяются современные стандартизованные Интернет-технологии, такие как HTML5, CSS3 и JavaScript. Для расширения функциональных возможностей проектов визуализации можно использовать Java-скрипты; имеются стандартные Java-скрипты для выполнения расчетов и операций масштабирования. Все это позволяет значительно сократить время и затраты на проектирование.

Благодаря использованию HTML5 доступ к PASvisu не зависит от платформы и возможен практически с любого конечного устройства – ПК, планшета или смартфона – через соответствующий веб-браузер. В частности, облегчается удаленный доступ через функциональные средства клиент-серверной архитектуры. В результате становится возможным разделить дистанционное техническое обслуживание и эксплуатацию на месте и тем самым сократить время простоя.

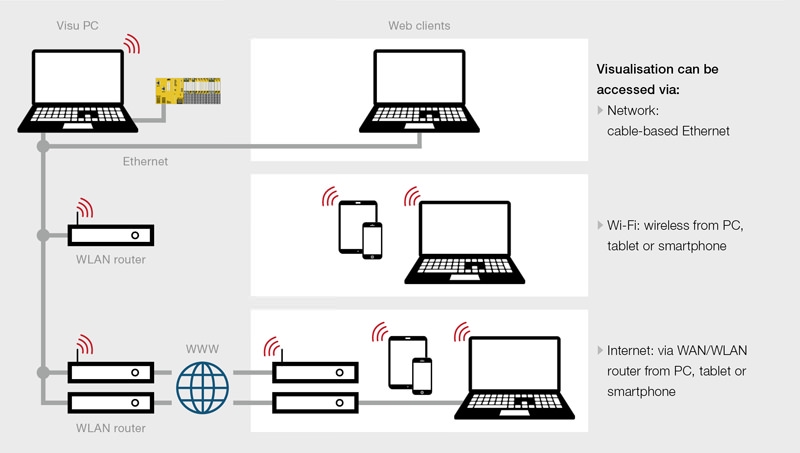

Способы доступа к средствам визуализации:

По сети: по кабельной сети Ethernet
Через Wi-Fi: беспроводной доступ с ПК, планшета или смартфона
Через Интернет: с ПК, планшета или смартфона через маршрутизатор глобальной (WAN) / беспроводной (WLAN) сети

Согласованное визуальное оформление в пределах проекта

Разделение в каскадных таблицах стилей (CSS3) функций и оформления позволило использовать в проектах множество стандартных стилей. Пользователь может изменить оформление всего проекта одним щелчком мыши. Проект всегда будет выглядеть оформленным в едином стиле. Кроме того, для внесения впоследствии изменений в проект и его адаптации к требованиям заказчика понадобится минимум усилий.

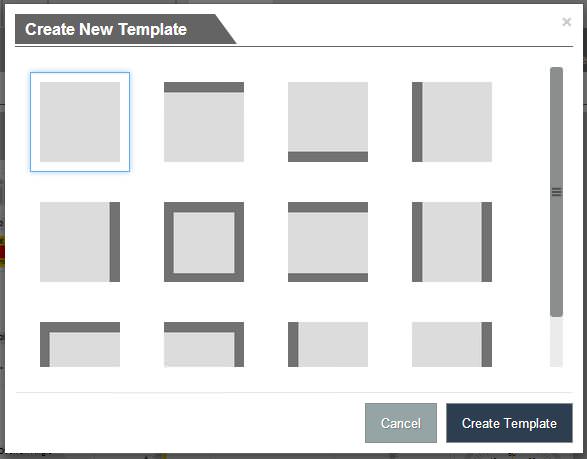

Шаблоны: просто и удобно

Создать индивидуальные проекты визуализации помогут 12 готовых шаблонов.

Моделирование ускоряет настройку конфигурации

Моделирование в автономном режиме, без доступа к контроллеру, упрощает настойку конфигурации благодаря специальному редактору параметров для автономного режима, который можно использовать для настройки и отображения значений. Моделирование возможно также в режиме онлайн. Таким образом, данный ЧМИ можно использовать для создания удобных в использовании проектов визуализации и для быстрого и безопасного решения задач автоматизации.
