Инструментальные средства PVIS Pilz

Инструменты для диагностической концепции PVIS

Обзор

Упрощение диагностики – для всех приложений

Надежность и простота диагностики являются обязательным требованием для получения возможности производить установки и машинное оборудование эффективно, экономично и непрерывно. Благодаря PVIS компания Pilz разработала универсальную диагностическую концепцию, подходящую как для целого ряда небольших машин, так и для крупногабаритных установок.

Благодаря средствам PVIS OPC диагностическая концепция PVIS доступна на базе стандартных интерфейсов ПО и, таким образом, может быть интегрирована почти в любую среду. Вы получаете идеальное решение для любого приложения с продукцией компании Pilz.

Преимущества

Сервер OPC: Визуализация множества систем управления

С инструментами PVIS OPC можно визуализировать сообщения диагностики от нескольких систем управления одновременно – к примеру, от систем управления PSS, а такжеконфигурируемых систем управления PNOZmulti.

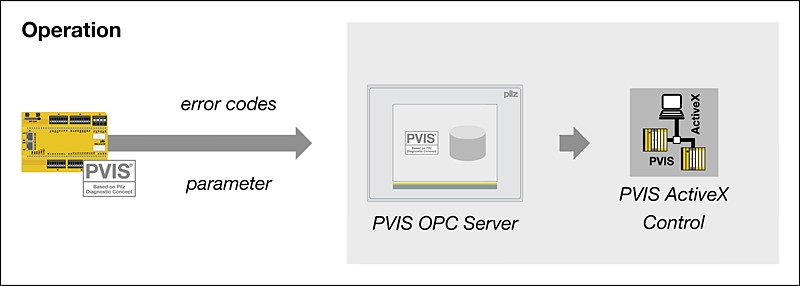

Предусмотрено отображение сообщений с помощью различных диагностических устройств. В процессе работы различные средства управления PVIS ActiveX получают доступ к серверу PVIS OPC. Подходящие диагностические устройства, включая устройства из серии операторских терминалов PMIvisu/PMIopen или стандартные ПК/промышленные компьютеры.

Сервер OPC с доступом к данным для обработки данных

Сервер PVIS OPC также предлагает доступ к данным для обработки данных в системах управления PSS. Доступ к данным возможен посредством стандартного клиента OPC (например, PMI-PRO, WinCC, ...). - и, разумеется, на уровне считывания/записи.

Особенности

Сервер PVIS OPC и PVIS Active X Control

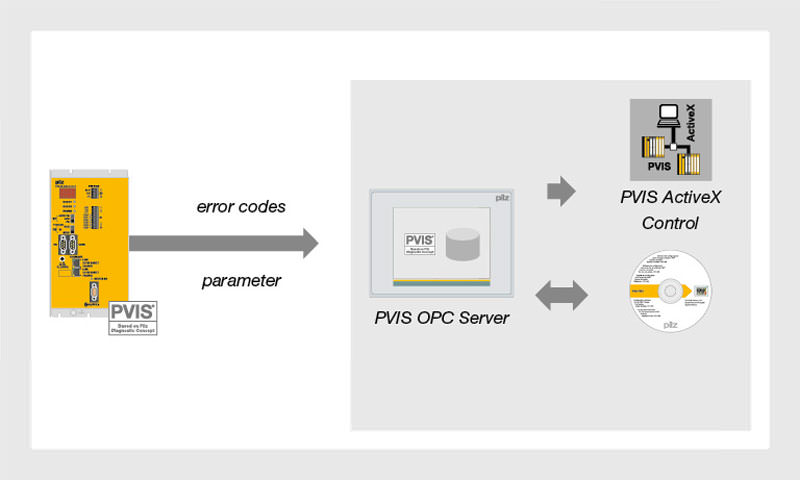

Инструменты PVIS OPC включают в себя сервер PVIS OPC, соответствующий клиент PVIS OPC в форме PVIS ActiveX Control и конфигуратор PVIS OPC. Сервер ОРС предоставляет все данные из подключенной системы управления в формате стандарта ОРС. Системой управления, к примеру, может быть система управления PSS, конфигурируемые системы PNOZmulti или система управления движением.

Сообщения появляются в предварительно запрограммированном окне в формате PVIS ActiveX Control; они могут внедряться непосредственно и без какого-либо дополнительного программирования в другие инструменты визуализации, включая Pilz PMI-PRO, WinCC и Ifix, либо даже отображаться в Internet Explorer.

Простота внедрения - высокая гибкость благодаря серверу OPC

С помощью инструментов PVIS OPC все функции PVIS, предварительно определенные сообщения и процедуры доступа к данным могут быть с легкостью внедрены в средства PMIvisu. Также они предусматривают простоту интеграции систем визуализации заказчиков, доказывая гибкость концепции.

OPC, ActiveX Control, конфигуратор OPC

OPC обеспечивает прозрачность, производительность, возможности сотрудничества. Это стандартизованный программный интерфейс, позволяющий приложениям от различных производителей обмениваться данными.

ActiveX Control является программным компонентом многократного пользования, который может быть разработан для различного использования, к примеру, для отображения графических данных.

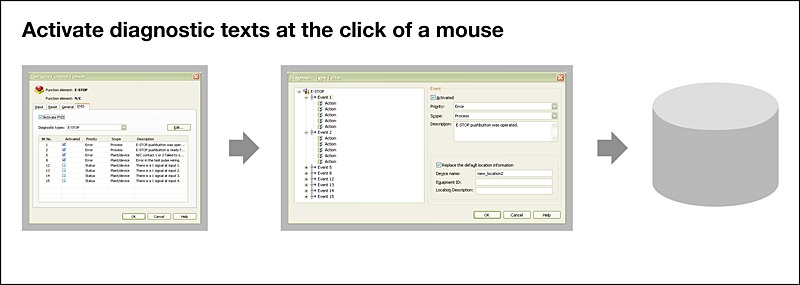

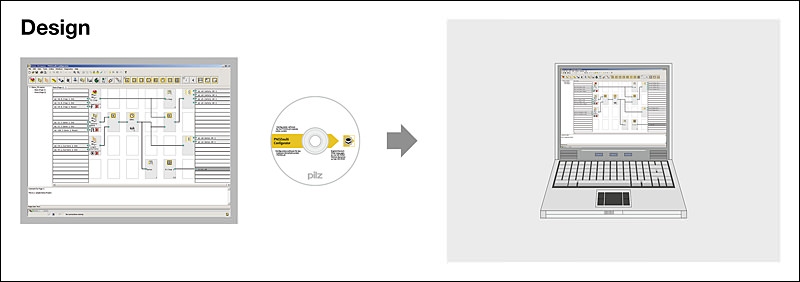

Конфигуратор PVIS OPC используется для сбора диагностических данных от проектов PSS WIN-PRO / конфигуратора PNOZmulti. Данные затем загружаются из конфигуратора OPC в диагностический блок PMImicro diag.
