Sick — . ARS60 SSI/Parallel - ARS60-A1A04096 - 1031428

ARS60-A1A04096 - 1031428

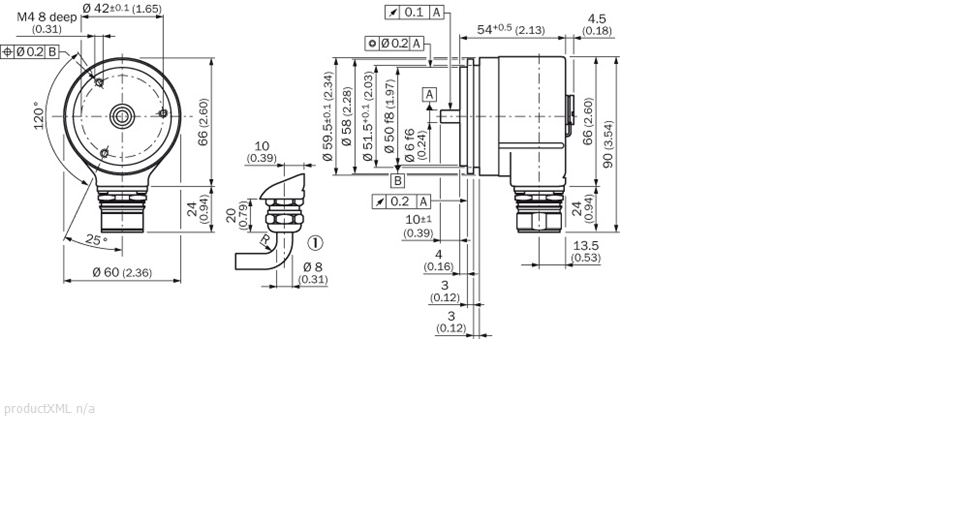

Dimensional drawing

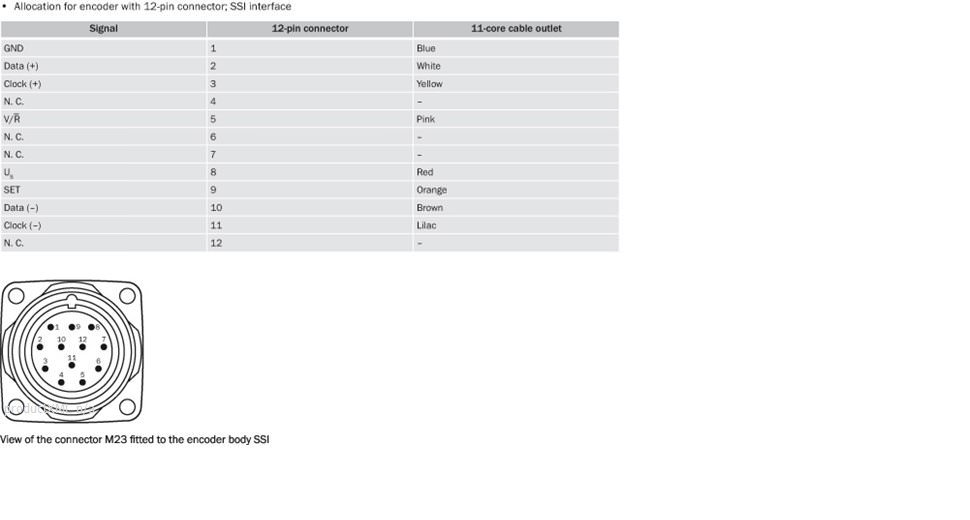

PIN assignment
  • Absolute singleturn encoder
  • Resolution: up to 15 bits (32,768 increments)
  • Electrical interface: SSI with gray code type or gray capped
  • Electrical interface: Parallel with gray, gray capped, binary, BCD code type
  • Zero-set function
  • Mechanical interfaces: face mount flange, servo flange, blind and through hollow shaft
  • Enclosure rating: Up to IP66
Артикул «Первый ZIP»:143793
Артикул производителя:1031428
Доп. код производителя:ARS60-A1A04096
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 28 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Коммерческие данные

    Масса:0,399 кг
    Страна производства:Германия

    Your benefits

    • Optical and magnetic variants for the widest range of requirements
    • Reduced maintenance costs thanks to magnetic, wearless scanning in single and multiturn design
    • High level of productivity due to optical encoders with a high level of precision and fast calculation of positions
    • Robust design for maximum system availability, even in extreme environmental conditions
    • Absolutely compact - specially suited in cases where installation space is tight
    • Flexible integration in all common networks

  • Performance

    Max. number of steps per revolution:4,096
    Max. number of revolutions:1
    Resolution power:4,096 x 1
    Error limits:0.035 ° (binary number of steps) 0.046 ° (non-binary number of steps)
    Repeatability (Ta not constant):0.005 °
    Measuring step deviation:0.005 °, 0.016 °
    Measuring step:360 ° /number of lines
    Initialization time:80 ms 1)
    footnote1) Valid positional data can be read once this time has elapsed

    Механические параметры

    Mechanical interface:Solid shaft, Servo flange
    Shaft diameter:6 mm
    Mass:0.3 kg
    Start up torque:0.25 Ncm
    Operating torque:0.2 Ncm
    Permissible Load capacity of shaft:10 N (axial), 20 N (radial)
    Maximum operating speed:10,000 /min (without shaft seal), 6,000 /min (with shaft seal) 1)
    Moment of inertia of the rotor:48 gcm²
    Bearing lifetime:3.6 x 10^9 revolutions
    Max. angular acceleration:500,000 rad/s²
    Operation of zero-set:≥ 100 ms 2)
    footnote1) If the shaft seal has been removed by the customer  2) Only with shaft stationary (note initialisation time)

    Электрические параметры

    Operating voltage range:10 V DC ... 32 V DC
    Operating power consumption (no load):60 mA
    MTTFd: mean time to dangerous failure:300 a (EN ISO 13849-1) 1)
    footnote1) This product is a standard product and does not constitute a safety component as defined in the Machinery Directive. Calculation based on nominal load of components, average ambient temperature 40°C, frequency of use 8760 h/a. All electronic failures are considered hazardous. For more information, see document no. 8015532.

    Interfaces

    Electrical interface:Connector M23, 12-pin, radial

    Ambient data

    EMC:(according to EN 61000-6-2 and EN 61000-6-3) 1)
    Enclosure rating:IP 65 (according to IEC 60529), with mating connector fitted
    Permissible relative humidity:90 % (condensation of the optical scanning not permitted)
    Working temperature range:-20 °C ... 85 °C
    Storage temperature range:-40 °C ... 100 °C
    Resistance to shocks:50 g (according to EN 60068-2-27)
    Resistance to vibration:20 g, 10 Hz ... 2,000 Hz (according to EN 60068-2-6)
    footnote1)
  • Техническая информация1031428-ARS60-A1A04096.pdf
